一种自动精确加水电饭煲的制作方法

本实用新型涉及一种自动精确加水电饭煲。

背景技术：

电饭煲是一种常用的家用电器，随着技术的发展，电饭煲也逐步朝智能化方向进行发展，例如现有的电饭煲大部分具备预约的功能，还有的电饭煲具有远程遥控的功能，但是这些功能都是建立在米和水已经放置在内锅内的前提下，但是米长时间泡在水中容易对煮出的米饭口感造成不好的影响，由此可见现有的电饭煲仍存在改进的空间。为此本实用新型提供一种自动精确加水电饭煲。

技术实现要素：

为了解决上述问题，本实用新型提供一种自动精确加水电饭煲。

本实用新型解决其技术问题所采用的技术方案是：

一种自动精确加水电饭煲，包括煲主体、流量阀及加水装置，所述煲主体内设置有内锅，所述加水装置输出端与内锅连通，流量阀设置在加水装置的管路上以用于精确检测流水量。

所述煲主体包括外壳、煲盖、发热装置及控制器，所述煲盖内设置有一通道，通道一端通过一出水口与内锅连通，另一端开口于煲盖下部，所述发热装置及控制器位于外壳内，流量阀、发热装置分别与控制器电性连接。

所述加水装置包括水箱及水泵，所述水箱设置在外壳内，水泵输入端与水箱连通，输出端延伸到外壳上部，可与煲盖下部的通道开口连通，水泵与控制器电性连接。

所述出水口处设置有进水挡片。

所述出水口处设置有一电磁阀，电磁阀与控制器电性连接。

所述煲盖下部的通道开口处设置有一密封胶圈。

所述水箱位于外壳和内锅的之间的空间内。

所述出水口与煲盖上的蒸汽出口连通。

所述水泵输出端与一出水接头连通，该出水接头与煲盖下部的通道开口相适配，出水接头位于外壳上。

所述控制器包括一无线发射接收模块。

本实用新型的有益效果是：采用上述结构的本实用新型通过在煲主体内设置加水装置实现对内锅的自动加水动作，可在内锅需要加水时，控制加水装置自动往内锅加水，内锅内预先放置米或其他食物，不需在离开时加入水到内锅，影响食物的口感；同时由流量阀监测加水装置的加水量，以保证合适的水米比例，防止过稀或过生。本实用新型结构简单，创意巧妙，效果显著。

附图说明

下面结合附图和实施例对本实用新型进一步说明：

图1是本实用新型的剖面示意图；

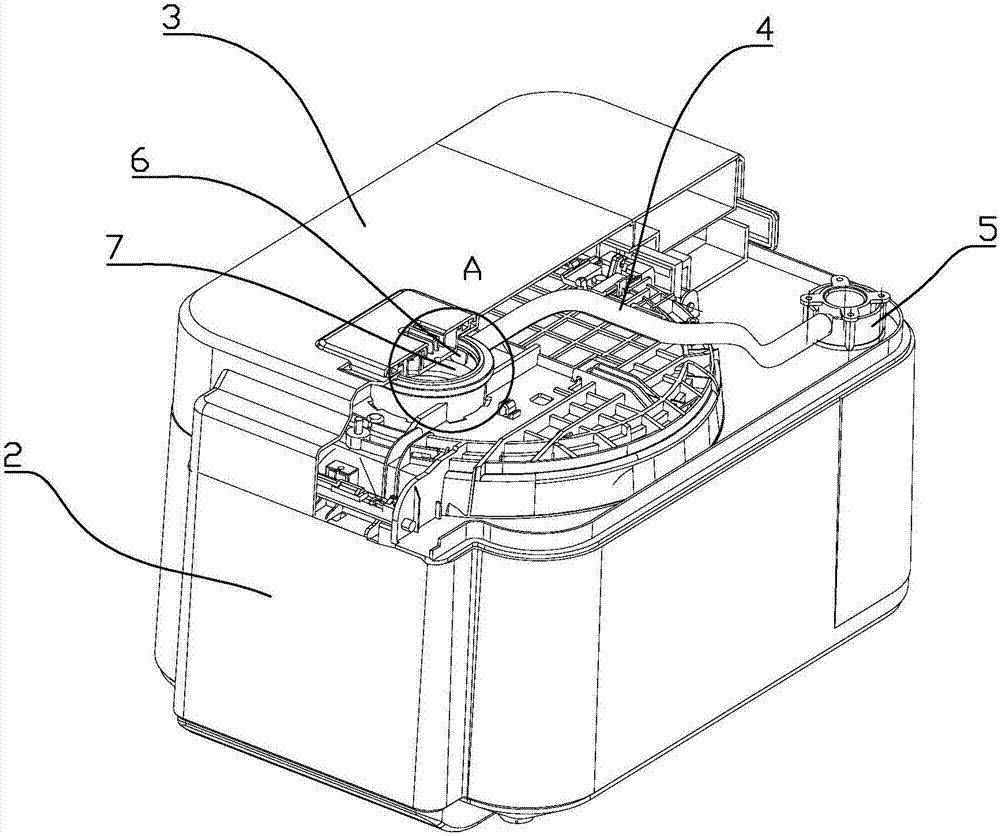

图2是本实用新型的局部剖面示意图；

图3是本实用新型的开启示意图；

图4是图2中的局部A的放大图。

具体实施方式

参照图1～图4，本实用新型是一种自动精确加水电饭煲，包括煲主体、流量阀12及加水装置，煲主体内设置有内锅1，加水装置输出端与内锅1连通，流量阀12设置在加水装置的管路上以用于精确检测流水量。采用上述结构的本实用新型通过在煲主体内设置加水装置实现对内锅1的自动加水动作，可在内锅1需要加水时，控制加水装置自动往内锅1加水，内锅1内预先放置米或其他食物，不需在离开时加入水到内锅1，影响食物的口感。同时由流量阀12监测加水装置的加水量，以保证合适的水米比例，防止过稀或过生；本实用新型结构简单，创意巧妙，效果显著。

如图所示，煲主体包括外壳2、煲盖3、发热装置及控制器，煲盖3内设置有一通道4，通道4一端通过一出水口7与内锅1连通，另一端开口5于煲盖3下部，发热装置及控制器位于外壳2内，流量阀12、发热装置分别与控制器电性连接；控制器包括一无线发射接收模块；水箱8位于外壳2和内锅1的之间的空间内。其中，出水口7处设置有进水挡片6；或出水口7处设置有一电磁阀，电磁阀与控制器电性连接，进水挡片6采用具有弹性的材料制作，例如硅胶，利用硅胶的弹性使得进水挡片6的初始状态为与出水口7紧密贴合，如此，内锅1的蒸汽不能从出水口处进入，而水可从出水口7进入内锅1，电磁阀的作用亦如此。无线发射接收模块的设置可将本实用新型连入互联网，使得使用者可通过手机或其它远程终端控制本实用新型工作；其中出水口7可独立设置或与煲盖3上的蒸汽出口连通。

如图所示，加水装置包括水箱8及水泵9，流量阀12位于该水箱8与水泵9之间的管路，水箱8设置在外壳2内，水泵9输入端与水箱8底部连通，输出端延伸到外壳2上部，可与煲盖3下部的通道开口5连通，水泵9与控制器电性连接。煲盖3下部的通道开口5处设置有一密封胶圈10；水泵9输出端与一出水接头11连通，该出水接头11与煲盖3下部的通道开口5相适配，出水接头11位于外壳2上。通过密封胶圈10实现在煲盖3盖好后出水接头11与通道4密封连通的效果。水泵9接受控制器命令后开始工作，将水箱8中的水送至通道4内，进而在水压下打开进水挡片6，往内锅1中加水，通过流量阀12精确控制水箱8出去的加水量。

上述实施例只是本实用新型的优选方案，本实用新型还可有其他实施方案。本领域的技术人员在不违背本实用新型精神的前提下还可作出等同变形或替换，这些等同的变型或替换均包含在本申请权利要求所设定的范围内。
