一种内置防水插座盒的旋转桌体文件柜的制作方法

本实用新型涉及旋转桌体文件柜技术领域，尤其涉及一种内置防水插座盒的旋转桌体文件柜。

背景技术：

文件柜和办公桌都是现代办公的必需品，现有的办公环境中，文件柜和办公桌往往单独设置，不方便放置和收取文件资料；并且其结构呆板固定，移动位置麻烦；而现代办公对个性化、人性化的要求增加，特别是创意和设计公司，需要随性的办公配套来激发创作灵感，因而对办公家具个性化提出了要求。

现有的文件柜的结构简单，功能简单，现有的专利号CN 203761619 U提出一种旋转桌体文件柜，但是存在占地面积大，该专利将桌子融于文件柜中，但是太突出桌子了，已经不是文件柜了，而是一个桌子上设计了文件柜，并且该设计不适合多人同时办公，为此本实用新型提出一种内置防水插座盒的旋转桌体文件柜，针对现有技术的不足做出改进。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种内置防水插座盒的旋转桌体文件柜。

为了实现上述目的，本实用新型采用了如下技术方案：

一种内置防水插座盒的旋转桌体文件柜，包括固定式文件柜、伸缩机构、桌体和旋转式文件柜，所述固定式文件柜的顶部中间设有第一凹槽，第一凹槽内固定有第一轴承，第一轴承的周向设有圆形凹槽，所述圆形凹槽内设有钢珠，所述固定式文件柜的顶部放置有桌体，所述桌体的顶部中间设有圆形开孔，圆形开孔内的上部和下部均安装有第二轴承，所述桌体的顶部插设有伸缩机构，伸缩机构包括第一中空杆和第二中空杆，且第二中空杆插设在第一中空杆中，第一中空杆与第二中空杆通过紧固螺栓连接，第一中空杆的下端穿过第二轴承固定在第一轴承上，所述第二中空杆的顶端固定有支撑板，所述支撑板的顶部设有第二凹槽，所述第二凹槽内固定有第三轴承，所述第三轴承的内圈固定有连接件，所述连接件的顶部设有旋转式文件柜，所述第二中空杆的侧面设有插座盒。

优选的，所述固定式文件柜上铰接有柜门，柜门上设有把手。

优选的，所述第二中空杆的侧面设有第三凹槽，第三凹槽内嵌装有插座盒，插座盒上铰接有盒盖，盒盖的表面四周设有密封圈。

优选的，所述旋转式文件柜为具有底面的长方体框架，长方体框架内放置有十字形隔板。

优选的，所述桌体为圆柱体结构，固定式文件柜为长方体结构。

本实用新型中，通过固定式文件柜上设有圆形桌体，并且桌体可以在固定式文件柜上旋转，这样人们就可以围着文件柜进行办公，并且可以快速交流心得，比如讲自己的笔记本电脑或者笔记给同事参考，从而提高工作效率和工作水平，增加同事之间的友谊，通过伸缩机构上设计有旋转式文件柜，这样就可以坐在自己的位置上就能选择自己想要的文件资料，非常方便，通过在第二中空杆上设有插座盒，这样就可以安装插座，并设有盒盖，可以有效的防水。

附图说明

图1为本实用新型提出的一种内置防水插座盒的旋转桌体文件柜的结构示意图；

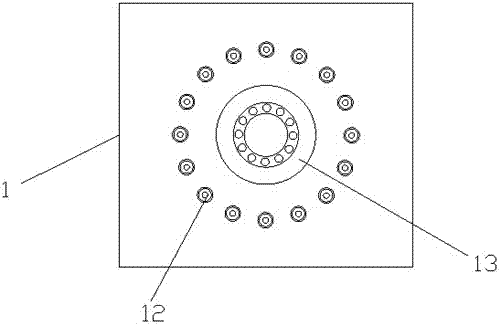

图2为本实用新型提出的一种内置防水插座盒的旋转桌体文件柜固定式文件柜的俯视图；

图3为本实用新型提出的一种内置防水插座盒的旋转桌体文件柜桌体的俯视图；

图4为本实用新型提出的一种内置防水插座盒的旋转桌体文件柜支撑板的俯视图；

图5为本实用新型提出的一种内置防水插座盒的旋转桌体文件柜旋转式文件柜的结构示意图。

图中：1固定式文件柜、2桌体、3第一中空杆、4第二中空杆、5第二轴承、6支撑板、61连接件、62第三轴承、7插座盒、8盒盖、9旋转式文件柜、10十字形隔板、11柜门、12钢珠、13第一轴承。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-5，一种内置防水插座盒的旋转桌体文件柜，包括固定式文件柜1、伸缩机构、桌体2和旋转式文件柜9，固定式文件柜1的顶部中间设有第一凹槽，第一凹槽内固定有第一轴承13，第一轴承13的周向设有圆形凹槽，圆形凹槽内设有钢珠12，固定式文件柜1的顶部放置有桌体2，桌体2的顶部中间设有圆形开孔，圆形开孔内的上部和下部均安装有第二轴承5，桌体2的顶部插设有伸缩机构，伸缩机构包括第一中空杆3和第二中空杆4，且第二中空杆4插设在第一中空杆3中，第一中空杆3与第二中空杆4通过紧固螺栓连接，第一中空杆3的下端穿过第二轴承5固定在第一轴承13上，第二中空杆4的顶端固定有支撑板6，支撑板6的顶部设有第二凹槽，第二凹槽内固定有第三轴承62，第三轴承62的内圈固定有连接件61，连接件61的顶部设有旋转式文件柜9，第二中空杆4的侧面设有插座盒7，插座盒7上铰接有盒盖8，通过在第二中空杆4上设有插座盒7，这样就可以安装插座，并设有盒盖8，可以有效的防水。

本实用新型中，固定式文件柜1上铰接有柜门11，柜门11上设有把手。第二中空杆4的侧面设有第三凹槽，第三凹槽内嵌装有插座盒7，盒盖8的表面四周设有密封圈。旋转式文件柜9为具有底面的长方体框架，长方体框架内放置有十字形隔板10。桌体2为圆柱体结构，固定式文件柜1为长方体结构，通过固定式文件柜1上设有圆形桌体2，并且桌体2可以在固定式文件柜1上旋转，这样人们就可以围着文件柜进行办公，并且可以快速交流心得，比如讲自己的笔记本电脑或者笔记给同事参考，从而提高工作效率和工作水平，增加同事之间的友谊，通过伸缩机构上设计有旋转式文件柜9，这样就可以坐在自己的位置上就能选择自己想要的文件资料，非常方便。

本实用新型在使用时，将文件柜放置在合适的位置，然后调节伸缩机构的高度，用紧固螺栓紧固，这样就可以使用了，使用时，可以将桌体2旋转，也可以将旋转式文件柜9旋转，并且多个轴承的作用，各个部件独立旋转，互不干扰，使用非常方便。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
