一种懒人用笔记本托架的制作方法

本实用新型涉及笔记本技术领域，具体为一种懒人用笔记本托架。

背景技术：

现今，很多生活用品都在不断的改善，更加方便人们使用。现在好多人都喜欢在床上玩笔记本电脑，现在社会上有很多笔记本托架，但是传统的懒人用笔记本托架只是很简单的用四个支撑腿和一个面板组成，不易倾斜，由于人们喜欢躺下来用笔记本看电视，因此传统的笔记本托架是无法满足人们需求的。

技术实现要素：

本实用新型的目的在于提供一种懒人用笔记本托架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种懒人用笔记本托架，包括底座，所述底座的上表面套接有滑杆，所述滑杆的一侧固定安装有圆珠，所述底座的一侧表面设置有圆孔，所述滑杆的上端固定安装有第一面板，所述第一面板的表面设置有第一凹槽，所述第一凹槽内放置有第二面板，所述第一面板通过第一转轴转动连接第二面板，所述第二面板的上表面设置有第二凹槽，所述第二凹槽内设置有挡板，所述第二面板通过第二转轴转动连接挡板，所述第二面板的下端设置有第三转轴和第三凹槽，所述第三凹槽内设置有U型支撑杆，所述第二面板通过第三转轴转动连接U型支撑杆，所述第一面板的上端表面设置有第四凹槽，所述第四凹槽内设置有卡槽。

优选的，所述圆孔和圆珠的形状大小相匹配。

优选的，所述第一凹槽和第二面板的形状大小相匹配。

优选的，所述第二面板的上表面设置有散热孔。

优选的，所述U型支撑杆的下端表面与卡槽的形状大小相匹配。

与现有技术相比，本实用新型的有益效果是：该懒人用笔记本托架，可以调整笔记本底座的角度来放置笔记本，方便人们在不同的角度观看笔记本，也可以自由的调整托架的高度，通过设置的散热孔，也可以对笔记本的散热带来帮助，满足不同人群的需求，结构简单，设计合理，便于携带。

附图说明

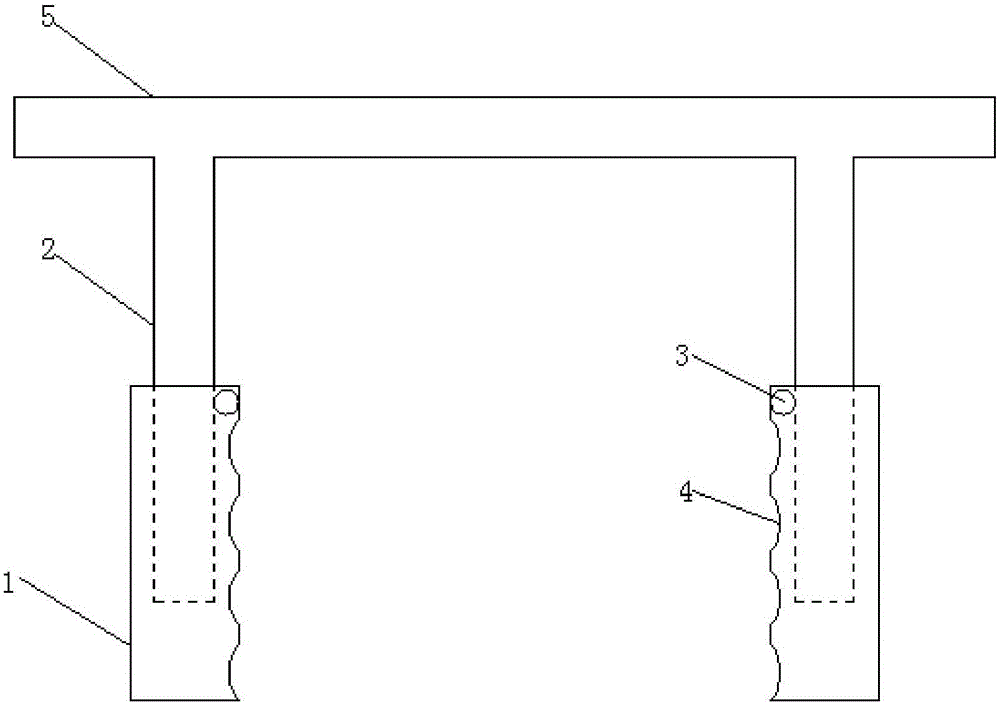

图1为本实用新型的整体结构示意图；

图2为本实用新型的俯视图；

图3为本实用新型第二面板的结构示意图；

图4为本实用新型第一面板的结构示意图；

图5为本实用新型U型支架打开的结构示意图。

图中：1 底座、2 滑杆、3 圆珠、4 圆孔、5 第一面板、6 第一凹槽、7 第一转轴、8 第二面板、9 散热孔、10 第二凹槽、11 第二转轴、12 挡板、13 第三转轴、14 第三凹槽、15 U型支撑杆、16 第四凹槽、17 卡槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种懒人用笔记本托架，包括底座1，底座1的上表面套接有滑杆2，所述滑杆2的一侧固定安装有圆珠3，底座1的一侧表面设置有圆孔4，当需要降低或者升高托架的时候，按下圆珠3滑动到相应的圆孔4内即可，滑杆2的上端固定安装有第一面板5，第一面板5的表面设置有第一凹槽6，第一凹槽6内放置有第二面板8，第一面板5通过第一转轴7转动连接第二面板8，通过第一转轴7的连接，可方便第二面板8的取拿，第二面板8的上表面设置有第二凹槽10，第二凹槽10内设置有挡板12，打开挡板12，可以防止当第二面板8倾斜的时候笔记本掉落，第二面板8通过第二转轴11转动连接挡板12，第二面板8的下端设置有第三转轴13和第三凹槽14，第三凹槽14内设置有U型支撑杆15，第二面板8通过第三转轴13转动连接U型支撑杆15，第一面板5的上端表面设置有第四凹槽16，第四凹槽16内设置卡槽17，当需要调整第二面板8角度的时候，打开U型支撑杆15，放入相对应的卡槽17内即可，圆孔4和圆珠3的形状大小相匹配，第一凹槽6和第二面板8的形状大小相匹配，第二面板8的上表面设置有散热孔9，笔记本在工作的时候会产生大量的热量，通过设置的散热孔9可以有效的将笔记本产生的热量排放出去，延长笔记本的寿命，U型支撑杆15的下端表面与卡槽17的形状大小相匹配。

本实用新型在具体实施时：当需要降低或者升高托架的时候，按下圆珠3滑动到相应的圆孔4内即可，当需要调整第二面板8角度的时候，打开U型支撑杆15，放入相对应的卡槽17内即可实现，当托架使用完后，将U型支撑杆15放入第三凹槽14内即可，第二面板8放入第一凹槽6内即可。
