投影机柜的制作方法

本实用新型涉及家用器具技术领域，尤其是涉及一种投影机柜。

背景技术：

当前市场上的电视机逐渐向大屏幕电视机发展，50寸、80寸或100寸等大屏幕电视机的价格昂贵，有些甚至高达几十万元，普通家庭用户即使想拥有这类产品也不具备相应的购买力。为了满足用户对这类产品的需求，市场上出现了短焦投影视听设备。短焦投影视听设备主要是利用短焦投影机(投影主机)和安装在短焦投影机上方的大屏幕而实现的大屏幕电视机的效果，且短焦投影视听设备的价格比大屏幕电视机的价格降低较多。但是，短焦投影视听设备中的投影主机对位置的要求很高，安装调式的难度较大，专业人员调式好位置后不宜有细微移动，否则容易导致投影主机投影至相应屏幕上的画面失真，因此对适宜安放投影主机的投影机柜的研究有重要意义。

目前，现有技术中的投影机柜为了避免投影主机在调试好位置后发生意外移动，将投影主机放置在投影机柜的机柜主体的内部，在机柜主体的顶面设置有开口，在机柜主体内设置有限位框和移动组件，限位框用于承托和限制移动组件，移动组件在限位框内移动，且移动组件包括由上至下依次连接的移动板、平行四边形传动机构和电机，平行四边形传动机构上还设置有限位件和调节件；当不使用投影主机时移动板遮挡开口，当使用投影主机时，电机带动平行四边形传动机构沿限位框移动，平行四边形传动机构带动移动板远离开口，以保证投影仪能够通过开口将影像投影到前方相应的屏幕上。

然而，本申请的发明人发现，现有技术中投影机柜中移动组件的结构复杂、且需要限位框的承托，启动后运行较慢，无法灵活快速地打开或者遮挡机柜主体顶端的开口。

技术实现要素：

本实用新型的目的在于提供一种投影机柜，以改善现有的投影机柜中移动组件的结构复杂、且需要限位框的承托，启动后运行较慢，无法灵活快速地打开或遮挡机柜主体顶面的开口的技术问题。

本实用新型提供一种投影机柜，包括：机柜主体、第一挡板、第二挡板和推杆电机；所述机柜主体的顶面设置有开口；所述第一挡板的一端与所述第二挡板的一端通过第一铰接件连接，所述第二挡板的另一端通过第二铰接件与所述机柜主体的顶面连接，且所述第一挡板和所述第二挡板用于遮挡所述开口；所述推杆电机的推杆顶端与所述第二挡板连接，所述推杆电机的底座与所述机柜主体的底面连接；使用时，投影主机位于所述机柜主体内，当所述推杆电机正转后，所述推杆电机能够带动所述第二挡板远离所述开口，且所述第二挡板能够带动所述第一挡板远离所述开口，以使所述投影主机的投影光线通过所述开口实现无阻投影，当所述推杆电机反转后，所述推杆电机能够带动所述第二挡板及所述第一挡板回到原位，以实现遮挡所述开口。

其中，所述机柜主体的顶面设置有限位装置；所述限位装置与所述第一挡板连接，所述限位装置用于限制所述第一挡板的活动范围。

具体地，所述限位装置包括移动件和导轨；所述移动件与所述第一挡板的另一端连接，所述导轨固定在所述机柜主体的顶面，所述移动件能够在所述导轨中移动，并限制所述第一挡板的移动范围。

进一步地，所述移动件为滑轮，所述导轨为滑槽；所述滑轮与所述第一挡板的另一端连接，所述滑槽设置在所述机柜主体的顶面，所述滑轮能够在所述滑槽中滑动，并限制所述第一挡板的移动范围。

更进一步地，所述限位装置平行设置为两个。

其中，所述第一铰接件为两折式合页。

进一步地，所述第二铰接件为活动铰链。

具体地，所述推杆电机的底座为转动底座。

进一步地，所述机柜主体上设置有开关，所述开关与所述推杆电机电连接。

更进一步地，所述机柜主体还包括有遥控器，所述遥控器与所述推杆电机信号连接。

相对于现有技术，本实用新型所述的投影机柜具有以下优势：

本实用新型提供的投影机柜中，包括：机柜主体、第一挡板、第二挡板和推杆电机；机柜主体的顶面设置有开口；第一挡板的一端与第二挡板的一端通过第一铰接件连接，第二挡板的另一端通过第二铰接件与机柜主体的顶面连接，且第一挡板和第二挡板用于遮挡开口；推杆电机的推杆顶端与第二挡板连接，推杆电机的底座与机柜主体的底面连接；使用时，投影主机位于机柜主体内，当推杆电机正转后，推杆电机能够带动第二挡板远离开口，且第二挡板能够带动第一挡板远离开口，以使投影主机的投影光线通过开口实现无阻投影，当推杆电机反转后，推杆电机能够带动第二挡板及第一挡板回到原位，以实现遮挡开口的效果。由此分析可知，本实用新型提供的投影机柜中，由于第一挡板与第二挡板用于遮挡机柜主体顶面的开口，且推杆电机的推杆顶端与第二挡板连接，第二挡板与第一挡板连接，因此当推杆电机正转时，推杆能够向上支起第二挡板，从而第二挡板能够带动第一挡板的一端向上翘起，并与第一挡板形成倒V型，实现第一挡板和第二挡板远离机柜主体顶面开口的效果，当推杆电机反转时，推杆向下带动第二挡板回复原位，同时第二挡板带动第一挡板回复原位，实现遮挡开口的效果。与现有技术相比，本实用新型提供的投影机柜避免使用限位框、平行四边形传动机构等结构复杂的部件，而是利用杠杆原理，直接用推杆电机的推杆将第二挡板和第一挡板支起便能够露出机柜主体顶面的开口，推杆下移便能够使第一挡板和第二挡板遮挡开口，因此本实用新型提供的投影机柜结构简单，能够实现快速灵活地使第一挡板及第二挡板打开或遮挡机柜主体顶面的开口的效果。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型实施例提供的投影机柜中机柜主体的正视结构示意图；

图2为本实用新型实施例提供的投影机柜中机柜主体的顶面开口打开状态的结构示意图；

图3为本实用新型实施例提供的投影机柜中第一铰接件的结构示意图；

图4为本实用新型实施例提供的投影机柜中第二铰接件的结构示意图；

图5为本实用新型实施例提供的投影机柜中推杆电机开始正向转动的结构示意图；

图6为本实用新型实施例提供的投影机柜中推杆电机开始反向转动的结构示意图。

附图标记：

001－机柜主体； 002－第一挡板；

003－第二挡板； 004－推杆电机；

011－开口； 005－第一铰接件；

006－第二铰接件； 041－推杆；

042－底座； 007－限位装置；

071－移动件； 072－导轨；

061－第一支座； 062－第二支座。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

图1为本实用新型实施例提供的投影机柜中机柜主体的正视结构示意图。

如图1所示，本实用新型实施例提供一种投影机柜，包括：机柜主体001、第一挡板002、第二挡板003和推杆电机004；机柜主体001的顶面设置有开口011；第一挡板002的一端与第二挡板003的一端通过第一铰接件005连接，第二挡板003的另一端通过第二铰接件006与机柜主体001的顶面连接，且第一挡板002和第二挡板003用于遮挡开口011；推杆电机004的推杆041顶端与第二挡板003连接，推杆电机004的底座042与机柜主体001的底面连接；使用时，投影主机位于机柜主体001内，当推杆电机004正转后，推杆电机004能够带动第二挡板003远离开口011，且第二挡板003能够带动第一挡板002远离开口011，以使投影主机的投影光线通过开口011实现无阻投影，当推杆电机004反转后，推杆电机004能够带动第二挡板003及第一挡板002回到原位，以实现遮挡开口011的效果。

相对于现有技术，本实用新型实施例所述的投影机柜具有以下优势：

本实用新型实施例提供的投影机柜中，如图1所示，包括：机柜主体001、第一挡板002、第二挡板003和推杆电机004；机柜主体001的顶面设置有开口011；第一挡板002的一端与第二挡板003的一端通过第一铰接件005连接，第二挡板003的另一端通过第二铰接件006与机柜主体001的顶面连接，且第一挡板002和第二挡板003用于遮挡开口011；推杆电机004的推杆041顶端与第二挡板003连接，推杆电机004的底座042与机柜主体001的底面连接；使用时，投影主机位于机柜主体001内，当推杆电机004正转后，推杆电机004能够带动第二挡板003远离开口011，且第二挡板003能够带动第一挡板002远离开口011，以使投影主机的投影光线通过开口011实现无阻投影，当推杆电机004反转后，推杆电机004能够带动第二挡板003及第一挡板002回到原位，以实现遮挡开口011的效果。由此分析可知，本实用新型实施例提供的投影机柜中，由于第一挡板002与第二挡板003用于遮挡机柜主体001顶面的开口011，且推杆电机004的推杆041顶端与第二挡板003连接，第二挡板003与第一挡板002连接，因此当推杆电机004正转时，推杆041能够向上支起第二挡板003，从而第二挡板003能够带动第一挡板002的一端向上翘起，并与第一挡板002形成倒V型，实现第一挡板002和第二挡板003远离机柜主体001顶面开口011的效果，当推杆电机004反转时，推杆041向下带动第二挡板003回复原位，同时第二挡板003带动第一挡板002回复原位，实现遮挡开口011的效果。与现有技术相比，本实用新型实施例提供的投影机柜避免使用限位框、平行四边形传动机构等结构复杂的部件，而是利用杠杆原理，直接用推杆电机004的推杆041将第二挡板003和第一挡板002支起便能够露出机柜主体001顶面的开口011，推杆041下移便能够使第一挡板002和第二挡板003遮挡开口011，因此本实用新型实施例提供的投影机柜结构简单，能够实现快速灵活地使第一挡板002及第二挡板003打开或遮挡机柜主体001顶面的开口011的效果。

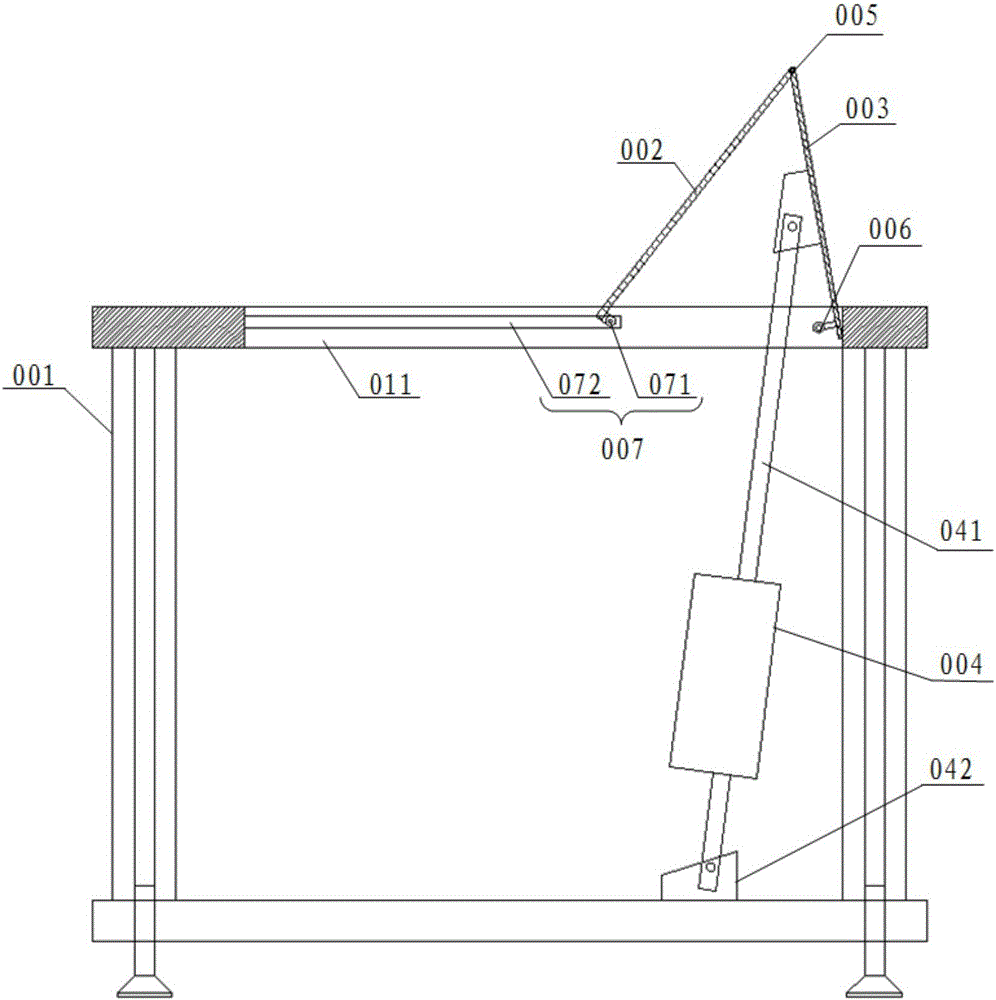

图2为本实用新型实施例提供的投影机柜中机柜主体的顶面开口打开状态的结构示意图。

其中，为了限制第一挡板002移动的范围，如图2所示，本实用新型实施例提供的投影机柜中，机柜主体001的顶面设置有限位装置007；限位装置007与第一挡板002连接，限位装置007用于限制第一挡板002的活动范围。当推杆电机004正向转动后，推杆041能够向上支起第二挡板003，同时第二挡板003能够带动第一挡板002在限位装置007限定的范围内移动，最终第一挡板002与第二挡板003支起并共同形成倒V型，从而实现露出机柜主体001的顶面开口011的效果。

进一步地，为了实现第一挡板002在限位装置007限定的范围内移动的目的，如图1和图2所示，本实用新型实施例提供给的投影机柜中，限位装置007包括移动件071和导轨072；移动件071与第一挡板002的另一端连接，导轨072固定在机柜主体001的顶面，移动件071能够在导轨072中移动，并限制第一挡板002的移动范围。当推杆电机004正向转动后，推杆041向上支起第二挡板003，同时第二挡板003能够带动第一挡板002的一端向上翘起，由于移动件071与第一挡板002的另一端连接，移动件071在导轨072中移动，因此最终移动件071由导轨072的一侧水平移动到另一侧后，第一挡板002的一端被第二挡板003带动向上，第一挡板002的另一端被移动件071带动由导轨072的一侧水平移动到另一侧，从而实现使第一挡板002在限位装置007限定的范围内移动的目的，最终第一挡板002与第二挡板003支起并共同形成倒V型；当推杆电机004反向转动后，推杆041向下并带动第二挡板003回复原位，同时第二挡板003带动第一挡板002的一端向下，第一挡板002的另一端随着移动件071沿导轨072移动至原位，最终第一挡板002和第二挡板003均回复原位而实现遮挡机柜主体001顶面的开口011的效果。

更进一步地，为了保证第一挡板002被第二挡板003带动时能够灵活快速地移动，本实用新型实施例提供的投影机柜中，移动件071可以为滑轮，导轨072可以为滑槽；滑轮与第一挡板002的另一端连接，滑槽设置在机柜主体001的顶面，滑轮能够在滑槽中滑动，并限制第一挡板002的移动范围。

此处需要补充说明的是，本实用新型实施例提供的投影机柜中，移动件071还可以为滑动环，导轨072还可以为滑杆；且滑动环与第一挡板002的另一端连接，滑杆固定在机柜主体001的顶面，滑动环套在滑杆上，且能够沿滑杆滑动，并限制第一挡板002的移动范围。

更进一步地，为了保证第一挡板002在第二挡板003的带动下，能够通过限位装置007而平稳地移动，本实用新型实施例提供的投影机柜中，限位装置007可以平行设置为两个。即两个导轨072平行固定在机柜主体001的顶面，第一挡板002可以为矩形，两个移动件071分别与第一挡板002的另一端连接、且各自在相应的导轨072中移动，因此当推杆电机004的推杆041向上支起第二挡板003时，第二挡板003带动第一挡板002的一端向上翘起，第一挡板002的另一端随两个移动件071沿导轨072移动。由于两个移动件071对应地沿两个平行导轨072移动，因此能够实现平稳地带动第一挡板002移动的效果。

图3为本实用新型实施例提供的投影机柜中第一铰接件的结构示意图。

其中，为了保证第一挡板002的一端与第二挡板003的一端稳定地连接，如图3所示，本实用新型实施例提供的投影机柜中，第一铰接件005可以为两折式合页。两折式合页即指普通合页，普通合页的一片叶片固定在第一挡板002上，另一片叶片固定在第二挡板003上，因此能够保证第一挡板002与第二挡板003之间对齐并稳定地连接，同时还能实现第二挡板003带动第一挡板002转动的效果，即最终第二挡板003与第一挡板002形成倒V型，相应的能够露出机柜主体001顶面的开口011。

此处需要补充说明的是，第一铰接件005还可以是其它类型的铰接件，例如隐藏式铰链。

图4为本实用新型实施例提供的投影机柜中第二铰接件的结构示意图。

进一步地，为了保证第二挡板003被推杆电机004的推杆041向上支起时，第二挡板003相应的一端能够灵活地转动，如图4所示，本实用新型实施例提供的投影机柜中，第二铰接件006可以为活动铰链。活动铰链的第一支座061固定在机柜主体001的顶面，活动铰链的第二支座062固定在第二挡板003的一端。当推杆电机004的推杆041向上支起第二挡板003时，活动铰链能够使第二挡板003灵活地向上转动，进而使第二挡板003和第一挡板002能够迅速打开机柜主体001顶面的开口011，实现投影主机的无阻投影。

具体地，为了使推杆电机004顺利实现正向转动和反向转动的动作，本实用新型实施例提供的投影机柜中，推杆电机004的底座042为转动底座。因此当推杆电机004正向转动时，转动底座能够相应地正向转动，当推杆电机004反向转动时，转动底座能够相应地反向转动，从而能够保证推杆电机004顺利实现正向和反向转动的动作，即能够使推杆电机004的推杆041顺利实现支起或者放下第二挡板003的效果。

进一步地，为了控制机柜主体001内推杆电机004的工作状态，以实现打开或者遮挡机柜主体001顶面的开口011的效果，本实用新型实施例提供的投影机柜中，机柜主体001上可以设置有开关(图中未示出)，开关与推杆电机004电连接。

更进一步地，为了实现更方便地控制机柜主体001内推杆电机004工作状态的效果，本实用新型实施例提供的投影机柜中，机柜主体001还包括有遥控器(图中未示出)，该遥控器与推杆电机004信号连接。

下面结合附图对本实用新型实施例提供的投影机柜的工作过程进行详细说明。

图5为本实用新型实施例提供的投影机柜中推杆电机开始正向转动的结构示意图；图6为本实用新型实施例提供的投影机柜中推杆电机开始反向转动的结构示意图。

如图1所示，本实用新型实施例提供的投影机柜中，当投影机柜内的投影主机不工作时，第一挡板002和第二挡板003位于机柜主体001顶面的开口011处，第一挡板002和第二挡板003能够遮挡开口011，推杆电机004处于未工作状态；如图5所示，当需要投影主机工作时，通过机柜主体001的遥控器或开关而启动推杆电机004，使推杆电机004正向转动，推杆041向上(图5中实线箭头所示方向为推杆041的运动方向)支起第二挡板003，同时第二挡板003带动第一挡板002的一端向上翘起，第一挡板002的另一端通过移动件071沿导轨072的一侧向另一侧移动(图5中虚线箭头所示方向为移动件071的运动方向)，最终第一挡板002与第二挡板003形成倒V型(如图2所示)，此时机柜主体001顶面的开口011露出，从而保证机柜主体001内的投影主机能够通过开口011实现无阻投影，然后关闭推杆电机004便可使用投影主机。当投影主机使用完毕后，启动推杆电机004反向转动，推杆041向下(图6中实线箭头所示方向为推杆041的运动方向)移动并带动第二挡板003向下，同时第二挡板003相应地带动第一挡板002的一端向下，第一挡板002的另一端通过移动件071沿导轨072移动(图6中虚线箭头所示方向为移动件071的运动方向)，第一挡板002第二挡板003同步回复原位(如图1所示)，此时第一挡板002与第二挡板003能够重新遮挡机柜主体001顶面的开口011，最后关闭推杆电机004。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
