一种适配器装置的制作方法

本实用新型涉及一种适配装置，特别涉及一种适配器装置。

背景技术：

目前，现有市场在冲泡咖啡或其它饮品时，缺乏一种能够适合一次性K-CUP或者重复使用K-CUP，进行密封固定和冲泡的便携式适配固定装置，为此，我们提出一种适配器装置。

技术实现要素：

本实用新型的主要目的在于提供一种适配器装置，该一种适配器装置设计合理，使用方便，非常适合咖啡等饮品的冲泡时对于一次性K-CUP或者重复使用K-CUP的固定和冲泡使用，适合广泛推广，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种适配器装置，包括储水器、适配器固定件和适配器托底，储水器设置在适配器固定件上，所述储水器的底部具有出水孔以及出水孔的外侧设置进水孔密封件，所述进水孔密封件上设置进水孔密封件固定件，所述适配器固定件的顶部设置适配器盖，适配器盖的底部设置适配器密封圈，所述适配器固定件内设置适配器托底，适配器托底内具有刺穿五金针。

进一步地，所述储水器与适配器固定件连接，储水器与适配器固定件连接之间设置弹扣以及弹扣外侧弹扣固定件，所述弹扣上设有安全锁扣。

进一步地，：所述适配器盖上具有进水孔通道，适配器密封圈位于进水孔通道外围，适配器盖设置在储水器的底部。

进一步地，所述适配器盖的内侧固定设置适配器盖密封圈。

与现有技术相比，本实用新型具有如下有益效果：该一种适配器装置设计合理，使用方便，通过设置储水器、适配器盖、适配器固定件、适配器托底，非常适合咖啡等饮品冲泡时，对与适配器盖和适配器固定件适配的杯具或一次性或重复使用K-CUP的固定和冲泡使用，储水器的出水孔采用进水孔密封件和进水孔密封件固定件密封，为自动开启装置，即使储水器装满水时，水不会从出水孔流出，当有给储水器压外力时，出水孔会自动开启，储水器的水带有一定的冲击力注入到K-CUP杯或其他杯具里，使咖啡冲泡更加充分、快速，更美味可口，适合广泛推广。

【附图说明】

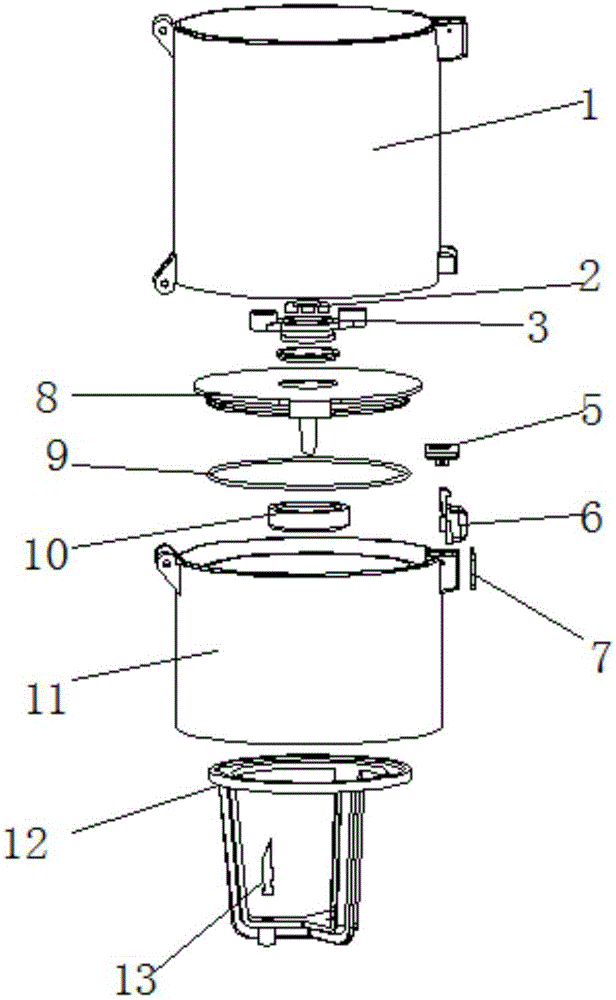

图1为本实用新型一种适配器装置的整体结构示意图。

图2为本实用新型一种适配器装置的整体剖视图。

图中：1、储水器；2、进水孔密封件；3、进水孔密封件固定件；5、弹扣固定件；6、弹扣；7、安全锁扣；8、适配器盖；9、适配器盖密封圈；10、适配器密封圈；11、适配器固定件；12、适配器托底；13、刺穿五金针。

【具体实施方式】

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-2所示，一种适配器装置，包括储水器1、适配器固定件11和适配器托底12，储水器1设置在适配器固定件11上，所述储水器1的底部具有出水孔以及出水孔的外侧设置进水孔密封件2，所述进水孔密封件2上设置进水孔密封件固定件3，所述适配器固定件11的顶部设置适配器盖8，适配器盖8的底部设置适配器密封圈10，所述适配器固定件11内设置适配器托底12，适配器托底12内具有刺穿五金针13。

其中，所述储水器1与适配器固定件11连接，储水器1与适配器固定件11连接之间设置弹扣6以及弹扣6外侧弹扣固定件5，所述弹扣6上设有安全锁扣7。

其中，所述适配器盖8上具有进水孔通道，适配器密封圈10位于进水孔通道外围，适配器盖8设置在储水器1的底部。储水器1内部水在压力下可通过出水孔以及进水孔通道流入适配的冲泡杯具内。

其中，所述适配器盖8的内侧固定设置适配器盖密封圈9。适配器盖密封圈9、适配器密封圈10均为食品级塑胶材料制成。

需要说明的是，本实用新型为一种适配器装置，工作时，将一次性或者重复使用K-CUP等冲泡杯具装入适配器固定件11和适配器托底12上，然后盖上适配器盖8，将储水器1盖上扣死，扣上安全锁扣10，然后可将储水器1的水压入适配器内即一次性或者重复使用K-CUP等冲泡杯具内，就能享受咖啡等饮品了，使用操作简单，拆装方便，保证该一种适配器装置的使用效益。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
