美式胶囊咖啡机的制作方法

本实用新型涉及咖啡机技术领域，更具体地说，是涉及一种美式胶囊咖啡机。

背景技术：

咖啡能给人们带来愉悦和兴奋而被越来越多的人所喜爱。胶囊式咖啡机是近年出现的一种新型咖啡机，其中美式胶囊机（k-cup）更受年青人欢迎，传统的胶囊式咖啡机需要通入高压热水，系统的压力较大，需要使用15bar的电磁泵，而美式胶囊机对压力要求相对较低，通常采用平板式发热盘对水箱内的水进行加热，并使用0.5bar的水泵将热水抽去胶囊腔内，完成咖啡液的萃取。由于使用平板式发热盘，使现有的k-cup咖啡机的成本较高，而且发热盘外沿弧长较长，降低了发热盘与水箱的密封性能，使密封成本上涨。

技术实现要素：

本实用新型的目的在于提供一种结构合理、成本低廉、密封稳定性优良的美式胶囊咖啡机，以克服现有技术中所存在的不足。

本实用新型解决其技术问题的技术方案是：一种美式胶囊咖啡机，包括上盖，机体，杯座，机体内设置咖啡萃取腔、水箱，咖啡萃取腔内可放入胶囊盒，所述机体内设热水管，上盖内设有连接热水管与咖啡萃取腔的热水通道，水箱下方设置U形电加热管，U形电加热管的两端出口与水箱底部连通，在U形电加热管的弯底部设置出水嘴，所述出水嘴连接水泵进水口，水泵出水口连接机体热水管。

所述上盖正对热水管出水咀处设置水咀接头，在热水管出水咀上设置水咀密封圈，在水咀接头的侧壁上铰接挡水板，挡水板的自由端经水箱注水口伸入到水箱内。

所述上盖的顶部设置锁紧旋钮。

所述上盖的压板上设置上刺针，所述胶囊盒的底部设置下刺针。

所述上、下刺针是空心针管，上刺针连通热水通道，下刺针连通胶囊盒与咖啡萃取腔。

本实用新型的有益效果是：

1）本实用新型的美式胶囊咖啡机采用U形管加热，大大降低了成本，同时，采用了U形管后，可取消原发热盘的密封环，换之以小型密封圈，提高了密封稳定性。

2）在U形加热管的底部设出水嘴连接水泵，低压水泵将热水泵往胶囊腔内，在水咀接头上铰接挡水板，当打开上盖时，挡水板随水咀接头斜向上移动将水咀遮挡，防止热水蒸汽从水咀中喷出伤人。

3）在胶囊盒底的下刺针首先将放入胶囊盒的咖啡胶囊底部刺破，上刺针管为空心的针管，在刺破咖啡胶囊后，能直接萃取胶囊内的咖啡。

4）咖啡机上盖顶部设置锁紧旋钮，旋转锁紧旋钮，锁页将上盖紧扣在机体上，有效防止误操作。

附图说明

图1是本实用新型美式胶囊咖啡机结构示意图。

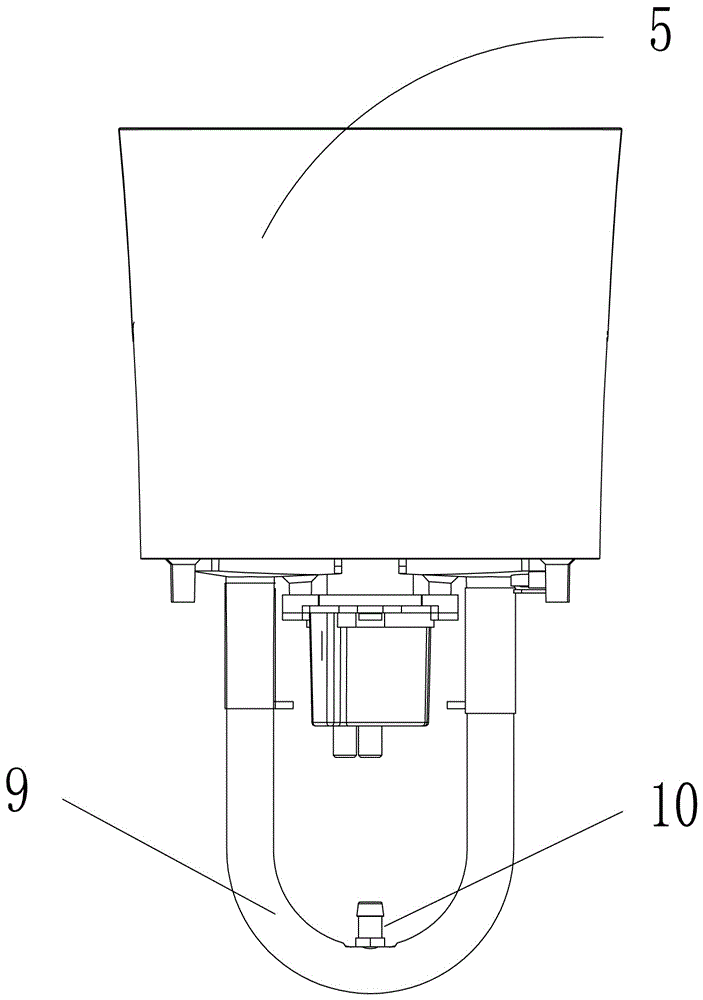

图2是本实用新型U形电加热管结构示意图。

图3是本实用新型U形电加热管另一结构示意图。

图4是本实用新型咖啡机杯座装配结构示意图。

图5是本实用新型咖啡机杯座另一装配结构示意图。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要理解的是，术语“中心”、“横向”、“上”、“下”、 “左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包含一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应作广义理解，例如，可以是固定连接。也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型的具体含义。

如图1-2所示，一种美式胶囊咖啡机，包括上盖1，机体2，杯座3，机体内设置咖啡萃取腔4、水箱5，咖啡萃取腔内可放入胶囊盒6，机体内设热水管7，上盖内设有连接热水管与咖啡萃取腔的热水通道8，水箱下方设置U形电加热管9，U形电加热管的两端出口与水箱底部连通，在U形电加热管的弯底部设置出水嘴10，出水嘴连接水泵11的进水口，水泵出水口连接机体热水管7。出水嘴10也可以设置在U形电加热管的侧部，如图3所示。

上盖正对热水管出水咀处设置水咀接头12，在热水管出水咀上设置水咀密封圈13，在水咀接头的侧壁上铰接挡水板14，挡水板的自由端经水箱注水口伸入到水箱5内。

上盖的顶部设置锁紧旋钮15。

上盖的压板上设置上刺针16，胶囊盒的底部设置下刺针17。上、下刺针是空心针管，上刺针16连通热水通道8，下刺针17连通胶囊盒与咖啡萃取腔4。

机体2的咖啡杯壁上设置两个定位槽21，杯座3的侧壁设置卡扣，使杯座3可以固定在咖啡杯壁上不同的高度位置上。见图4，杯座3的卡扣插扣在下部的定位槽内，使杯座3置于机体2的底面，见图5，杯座3的卡扣插扣在上面的定位槽内，使杯座3悬空设置，如此，可方便配套不同高度的咖啡杯使用。

本实用新型的美式胶囊咖啡机的工作过程是：将k-cup胶囊放入胶囊盒6，上、下刺针将胶囊刺破使其上下能通液，U形电加热铝管将水箱内的水加热达到一定温度后，U形铝管停止加热，水泵启动，从U形铝管的下部出水嘴口抽水送往咖啡萃取腔，热水经上刺针进入k-cup胶囊内，萃取咖啡。上盖被打开时，水箱内的挡水板可使热水不会从出水咀喷出。锁紧旋钮可防止水蒸汽从上盖与机体的缝隙中溢出，提高咖啡机的安全性和热效率。

尽管已经示出和描述了本实用新型的实施例，本领域的普通技术人员应当理解：在不脱离本实用新型的原理和宗旨的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由权利要求及其等同替换所限定，在未经创造性劳动所作的改进等，均应包含在本实用新型的保护范围之内。
