一种网片及带有该网片的置物架的制作方法

本实用新型涉及置物设备领域，具体地，本实用新型涉及一种网片及带有该网片的置物架。

背景技术：

生活中几乎处处可以用到置物架，家里、办公室里都摆放有大大小的置物架，但是现有的置物架大都是方形的，有好多层，但是每一层的空间较小，体积大一点的物体就难以放入其中，且不易操作，特别是作为花架放置植物时，植物种植在培养盆中，由于培养盆加上培养盆中外露的植物占用很大空间，难以放置在置物板上，而且置物架上放置物品的置物板都是焊接或用螺钉固定在置物架上，不易拆装，为使得置物板拆装方便，一些厂家生产了一种边缘侧弯的置物板，可以卡设在置物架上，拆装方便，而且减少了置物板的水平滑动，但是这种置物板的边缘下弯的部分有很多毛刺，不平整，容易划伤人的身体，而且在竖直方向未对置物板进行固定，在拿取东西时，容易将置物板向上带起，使置物板脱离置物架，给人们带来很多不便。

技术实现要素：

本实用新型所要解决的技术问题是提供一种置物架上放置物品的网片，该实用新型能够使得网片拆装方便，安装稳固，便于人们操作。

本实用新型解决上述技术问题所采用的技术方案为：一种网片，包括网片本体，所述网片本体包括一体交叉设置的丝杆，相邻所述丝杆之间形成网孔，所述网片本体上设置有卡接部，所述卡接部布置于所述网片本体的表面内并伸出所述网片本体所在平面。

通过上述技术方案，卡接部设置在网片本体上，使得卡接部与置物架卡接连接，提高网片本体与置物架的连接稳定性，拆装方便；与网片边缘侧弯相比，卡接部的设置，没有毛刺，在人们使用时不会划伤人体，提高了网片的安全使用性能；丝杆的设置，结构简单，节省材料；网孔的设置，在保证能够放置物品的前提下，减轻了网片的重量，便于搬运，特别地，当在网片上放置种植有花卉的培养盆时，对花卉浇水时，多余洒在网片的水会通过网孔留下，不会积聚在网片上，同时也减少了洒在网片上的水溅到人们的衣服上，方便人们浇花时不会弄脏衣物，提高了网片的实用性；将置物架当做花架使用时，在置物架的网片上放置种植有花卉的培养盆，上层网片可以当做操作台，放置使用工具，便于拿取，也可以在操作台上放置培养盆，方便对花卉进行浇水施肥等操作，操作完成后再将培养盆放置在下层的网片上，方便了人们使用。

进一步优化为，所述卡接部为所述丝杆的一处弯曲成型。

通过上述技术方案，丝杆为细丝状的杆体，卡接部由丝杆弯曲成型，连接稳固，结构简单，制造方便，使用寿命高。

进一步优化为，所述卡接部垂直于所述网片本体的表面。

通过上述技术方案，卡接部垂直于网片本体的表面，在垂直于网片表面的外力作用下卡接部不易发生变形，提高了网片的使用寿命和连接稳定性。

本实用新型所要解决的另一技术问题是提供一种配有上述网片的置物架，该实用新型的置物架拆装方便，且能够提高置物架的宽度和深度，从而放置体积较大的物体，比如可以放置与市场上风靡在售且尺寸相匹配的培养盆等，便于人们匹配购买，提高置物架与培养盆的配合使用效果。

本实用新型解决上述技术问题所采用的技术方案为：一种置物架，包括架体，所述架体按上下的位置关系设置2层或多层所述的一种网片，相邻所述网片本体之间形成置物空间，所述架体上相对两侧水平平行设置有第一横梁，所述网片本体上靠近每根所述第一横梁的内侧设有所述卡接部，且卡接部与第一横梁抵触卡接。

通过上述技术方案，第一横梁与卡接部抵触卡接，将网片向上用力提起，即可将卡接部与第一横梁分离，从而将网片拆下，拆装方便，结构简单，连接稳定，且卡接部置于第一横梁的内侧，不易受到外界的破坏，提高了网片的使用寿命；在人们拿取物品时，由于卡接部与第一横梁抵触卡接，从而不会将网片带起，在水平和竖直方向上都不易使网片发生移动，提高了网片与架体的连接稳定性；置物架上下设置有多层网片，结构简单，置物空间大，可以将置物架顶层的网片作为操作台，放置使用工具，方便人们拿取。

进一步优化为，所述卡接部突出所述网片本体所在平面的垂直距离小于所述第一横梁上相对网片本体所在平面的垂直厚度。

通过上述技术方案，网片本体放置在第一横梁上不易看到卡接部的端部，使置物架看起来整齐大方，提高了置物架的观赏性，在拿放操作过程中不易勾住卡接部引起不便。

进一步优化为，所述架体包括若干立柱和若干第二横梁，所述第二横梁设于所述架体上相对的两侧，且第二横梁与所述第一横梁相垂直，第二横梁上设有第一插槽，所述第一插槽包括与所述立柱配合插接的纵向插槽和与所述第一横梁配合插接的横向插槽。

通过上述技术方案，插槽的设置，使得立柱和横梁插接连为一体，拆装方便，便于更换。

进一步优化为，所述架体同一水平面上相对的两根所述第二横梁之间设有支撑梁，所述支撑梁与所述网片本体的下表面相互抵触。

通过上述技术方案，支撑梁的设置，当网片上放置物品时，支撑梁对网片起到支撑作用，不易使网片发生弯折，从而使物品保持水平放置，提高了放置物品的稳定性，提高了网片的承载能力和使用寿命。

进一步优化为，所述第二横梁的中部设有与所述支撑梁的端部配合插接的第二插槽。

通过上述技术方案，支撑梁的两端分别与水平相对的第二横梁的第二插槽插接连接，拆装方便，连接稳定，便于更换。

进一步优化为，所述架体上相邻立柱的顶部设置有曲杆，所述曲杆与所述立柱之间通过连接件插接连接。

通过上述技术方案，曲杆的设置，使得置物架的顶端呈现弧形，与方形的置物架相比，更加美观。

进一步优化为，所述连接件为塑料三通。

通过上述技术方案，塑料三通作为连接件，连接稳定，便于更换。

本文中所述“多层”包括三层、或三层以上。

综上所述，本实用新型的有益效果为：

(1)、网片表面均匀设置有丝杆弯曲成型的卡接部，结构简单，制造方便，与第一横梁抵触卡接，拆装方便，连接稳定可靠。

(2)、卡接部垂直于网片的表面，卡接部抵触卡接在第一横梁的内侧，不易被外界破坏，也不易伤害到人的身体，提高了卡接部的使用寿命和安全系数。

(3)、置物架上下设置有多层网片，放置空间大，便于人们放置更多物品，也可以当做花架放置花盆等，置物架顶部设置为弧形，提高观赏效果，置物架为开放式，便于人们从各个方向放置和拿取物品，提高了置物架的实用性。

(4)、卡接部突出距离小于第一横梁的厚度，提高了置物架的观赏效果，减少了人们被卡接部勾住造成的不便。

(5)、支撑梁的设置，使网片不易发生弯折，保证了物品能水平放置在网片上，提高了物品的稳定性，提高了置物架的使用寿命。

(6)、第二横梁上插槽的设置和塑料三通的设置，使得置物架拆装方便，提高了拆装速度，便于人们使用。

附图说明

图1为实施例一中网片的结构示意图；

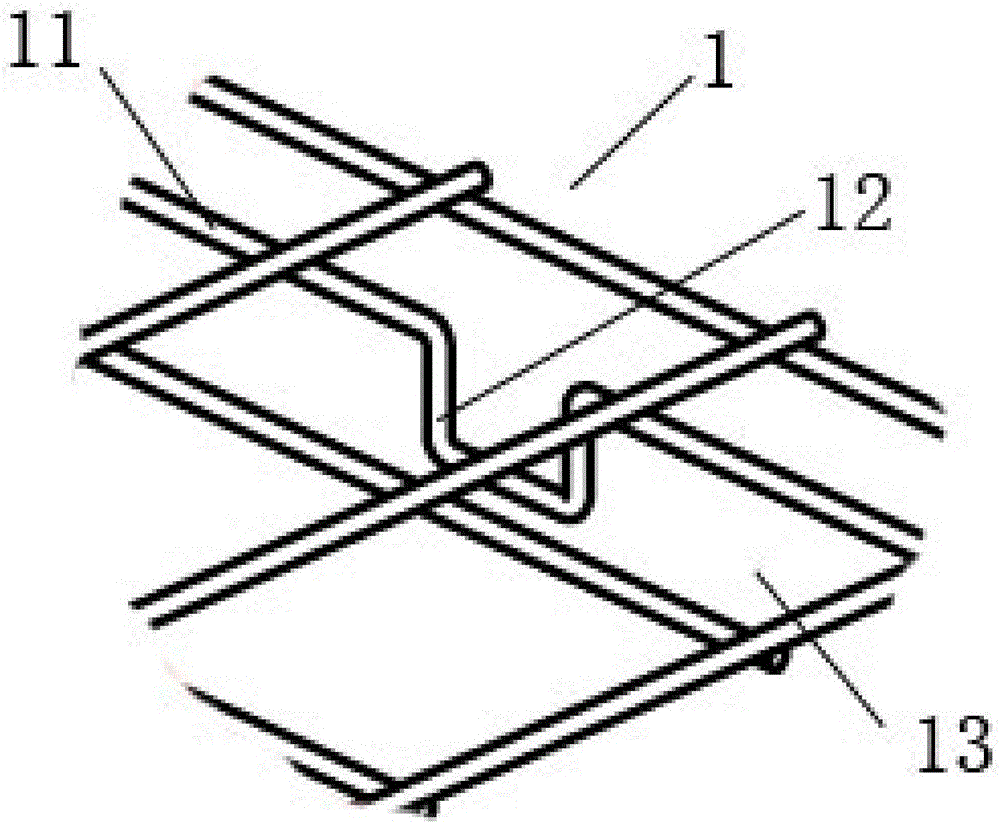

图2为实施例一中卡接部的放大示意图；

图3为实施例二中架体的结构示意图；

图4为实施例二中架体的爆炸图；

图5为实施例二中第二横梁的结构示意图；

图6为实施例二中带网片的架体的结构示意图；

图7为实施例二中卡接部与第一横梁抵触卡接的剖视图。

图中，各个附图标记对应的部件名称是：1、网片本体；11、丝杆；12、卡接部；13、网孔；2、架体；21、立柱；22、第一横梁；23、第二横梁；231、第一插槽；2311、纵向插槽；2312、横向插槽；232、第二插槽；24、支撑梁；25、曲杆；26、连接件。

具体实施方式

为了更好地理解本实用新型的内容，下面结合具体实施例和附图作进一步说明。应理解，这些实施例仅用于对本实用新型进一步说明，而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型所述的内容后，该领域的技术人员对本实用新型作出一些非本质的改动或调整，仍属于本实用新型的保护范围。

实施例一：一种网片，参见图1和图2，包括网片本体1，网片本体1包括若干一体交叉设置的丝杆11，丝杆11为细丝状的杆体，相邻丝杆11之间形成网孔13，网片本体1上的丝杆11一处向下弯曲形成卡接部12，卡接部12为多边形或圆形，优选为四角方形，而且卡接部12垂直伸出网片本体1所在平面的一侧，卡接部12均布在网片本体1所在平面的一侧。

实施例二：一种置物架，参见图3、图4和图6，包括架体2，架体2上下设置有四层如实施例一中的网片本体1，相邻网片本体1之间形成放置物体的置物空间，架体2上包括立柱21、第一横梁22、第二横梁23、支撑梁24、曲杆25和连接件26，连接件26优选为塑料三通，立柱21、第一横梁22和支撑梁24为圆管，参见图5，第二横梁23上设有第一插槽231和第二插槽232，第一插槽231包括横向插槽2312和纵向插槽2311，立柱21的端部与纵向插槽2311插接连接、第一横梁22的端部与横向插槽2312插接连接，支撑梁24的两端分别与同一水平面上相对的第二横梁23的第二插槽232插接连接，参见图7，网片本体1水平设置在相邻的第一横梁22和支撑梁24上，网片本体1的卡接部12与第一横梁22的内侧抵触卡接，使网片本体1在外力作用下在水平和竖直方向都不易脱离架体2，当卡接部12与第一横梁22抵触卡接时，卡接部12突出网片本体1表面的距离大于第一横梁22的半径且小于第一横梁22的直径，如此，网片本体1放置在第一横梁22上不会看到卡接部12的突出部位，提高了观赏性，人们也不会在拿放操作过程中，不慎勾住卡接部12造成不便，同时也提高了网片本体1和架体2的连接稳定性，网片本体1下支撑有支撑梁24，使网片本体1上放置物品时不容易将网片本体1压弯或断裂，提高了网片本体1的承载能力，使人们放置物品更加安全和放心。

架体2的顶端即立柱21端部的高度不同，相邻两根高低不同的立柱21端部通过塑料三通插接连接有曲杆25，与普通的方形置物架相比，该架体2的顶端因为曲杆25的设置而呈现弧形，使置物架更加的美观，有很好的观赏性，而且便于在架体2上套上与架体2外轮廓匹配的布套(图中未画出)来保护物品，减少外界因素对物品的伤害，与直接将布套套在立柱21顶端相比，曲杆25的设置，减小了对布套的损坏，布套上设置有向上卷的布套门，当布套门卷起后采用对扣固定，从而将布套门固定为卷起状态，与采用绑带固定布套门相比，方便了人们的操作。

安装网片本体1时，将网片本体1向下水平放置在第一横梁22和支撑梁24上，使卡接部12抵触卡设在第一横梁22的内侧即可，支撑梁24与网片本体1相互抵触，这种卡接方式拆装方便，安装稳固，承载能力高。

拆卸网片本体1时，将网片本体1用力向上提起，即可使网片本体1的卡接部12与第一横梁22分离，从而将网片本体1拆下，拆卸方便，便于更换。

架体2上下设置有多层网片本体1，相邻网片本体1之间形成较大的置物空间，特别地，将置物架当作花架使用时，在置物架的网片本体1上放置种植有花卉的培养盆(图中未画出)，上层网片本体1可以当作操作台，放置使用工具，便于拿取，也可以在操作台上放置培养盆，方便对花卉进行浇水施肥等操作，操作完成后再将培养盆放置在下层的网片本体1上，方便人们使用。

如上所述，便可以较好的实现本实用新型。
