一种方便移动的实木床的制作方法

本实用新型涉及家具领域，具体是一种方便移动的实木床。

背景技术：

床是供人躺在上面睡觉的家具。人的三分之一的时间都是在床上度过的。经过千百年的演化不仅是睡觉的工具，也是家庭的装饰品之一了。床的种类有平板床、四柱床、双层床、日床等。床按材质分类也有很多种，其中数实木床最受欢迎。实木床的主要部件中装饰件、配件除外，其余采用木材、人造板等木质材料制成的床。实木床结构稳定，性价比高，受到消费者的青睐。现有的实木床一般功能比较单一，床头板的位置和角度相对固定，灵活性较差，不能给使用者带来更过的舒适体验，同时，现有的实木床过于笨重，移动起来方便。

技术实现要素：

本实用新型的目的在于提供一种方便移动的实木床，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种方便移动的实木床，包括床板、第一支撑腿、床头板、第二支撑腿、固定杆和床尾板，所述床板的下表面四角均固定安装有第一支撑腿；所述第一支撑腿包括套筒、撑杆和橡胶套，其中撑杆的上部套接在套筒的下部空腔内，撑杆的底端还设有橡胶套；所述床板下表面前后方向的第一支撑腿之间通过固定杆相连接和固定；所述固定杆的下面对称固定安装有第二支撑腿，第二支撑腿的底端均设有滚轮；所述床板的左端上表面设有滑槽，滑槽的内部设有滑块；所述滑槽的左方设有固定安装在床板上表面的可调式伸缩杆，可调式伸缩杆的顶端与连接杆的一端固定安装，连接杆的另一端与滑动杆的一端铰接；所述滑动杆的另一端与滑块铰接；所述滑动杆之间固定安装有床头板。

作为本实用新型进一步的方案：所述套筒和撑杆相对应的位置均设有螺纹孔，螺纹孔的内部安装有螺栓。

作为本实用新型进一步的方案：所述滚轮最低点离地面的长度高于第一支撑腿整体最短长度3cm～5cm。

作为本实用新型进一步的方案：所述滚轮带有锁死装置。

与现有技术相比，本实用新型的有益效果是：装置在使用时，通过调节滑块在滑槽内部的位置以及可调式伸缩杆长度可以实现床头板与床板之间夹角的变化，使用者根据自己的需要调整床头板和床板之间的夹角，提高了睡眠的舒适度；通过调整螺栓在螺纹孔内部的位置，使用者可以将整个实木床调整到自己所需要的高度，适应不同的使用需求，适用性广；当使用者需要将整个实木床进行移动时，通过将第一支撑腿的长度调整为最短，此时第一支撑腿不与地面接触而滚轮与地面接触，使得整个实木床移动更加方便，有效节省了人力和物力，避免了不必要的劳动强度。综上，整个装置结构简单合理，使用灵活，移动方便，具有很高的实用价值。

附图说明

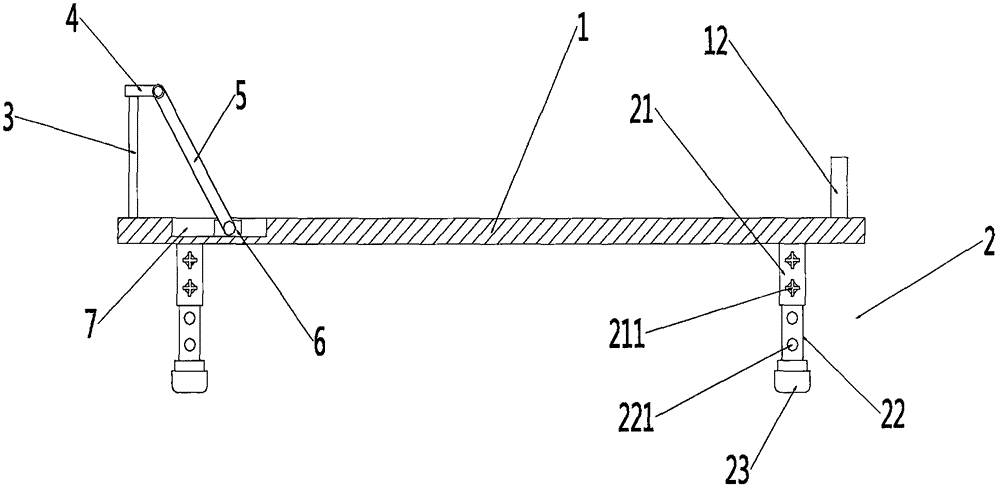

图1为本实用新型主视图的结构示意图。

图2为本实用新型左视图的结构示意图。

图中：1-床板，2-第一支撑腿，21-套筒，211-螺栓，22-撑杆，221-螺纹孔，23-橡胶套，3-可调式伸缩杆，4-连接杆，5-滑动杆，6-滑块，7-滑槽，8-床头板，9-第二支撑腿，10-滚轮，11-固定杆，12-床尾板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型实施例中，一种方便移动的实木床，包括床板1、第一支撑腿2、床头板8、第二支撑腿9、固定杆11和床尾板12，所述床板1的下表面四角均固定安装有第一支撑腿2；所述第一支撑腿2包括套筒21、撑杆22和橡胶套23，其中撑杆22的上部套接在套筒21的下部空腔内，撑杆22的底端还设有橡胶套23，橡胶套23增大了实木床与地面的摩擦力，起防滑减震的作用；所述套筒21和撑杆22相对应的位置均设有螺纹孔221，螺纹孔221的内部安装有螺栓211；所述床板1下表面前后方向的第一支撑腿2之间通过固定杆11相连接和固定；所述固定杆11的下面对称固定安装有第二支撑腿9，第二支撑腿9的底端均设有滚轮10，滚轮10带有锁死装置；所述滚轮10最低点离地面的长度高于第一支撑腿2整体最短长度3cm～5cm；所述床板1的左端上表面设有滑槽7，滑槽7的内部设有滑块6；所述滑槽7的左方设有固定安装在床板1上表面的可调式伸缩杆3，可调式伸缩杆3的顶端与连接杆4的一端固定安装，连接杆4的另一端与滑动杆5的一端铰接；所述滑动杆5的另一端与滑块6铰接；所述滑动杆5之间固定安装有床头板8。

本实用新型的工作原理是：装置在使用时，通过调节滑块6在滑槽7内部的位置以及可调式伸缩杆3长度可以实现床头板8与床板1之间夹角的变化，使用者根据自己的需要调整床头板8和床板1之间的夹角，提高了睡眠的舒适度；通过调整螺栓211在螺纹孔221内部的位置，使用者可以将整个实木床调整到自己所需要的高度，适应不同的使用需求，适用性广；当使用者需要将整个实木床进行移动时，通过将第一支撑腿2的长度调整为最短，此时第一支撑腿2不与地面接触而滚轮10与地面接触，使得整个实木床移动更加方便，有效节省了人力和物力，避免了不必要的劳动强度。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
