一种瓦楞纸折叠展示架的制作方法

本实用新型涉及展示架技术领域，尤其涉及一种瓦楞纸折叠展示架。

背景技术：

展示架用于展示商品，传统的展示架大多是塑料或金属制成，可回收性差，随着人们对环境保护的重视，市场上也慢慢出现了纸质的展示架，但是现有的纸质展示架空间利用率低，稳定性差。

因此有必要提供一种空间利用率高、稳定性好的展示架。

技术实现要素：

本实用新型的目的在于针对现有技术的不足提供一种瓦楞纸折叠展示架，充分利用立体空间，结构稳定，不易变形。

为实现上述目的，本实用新型的一种瓦楞纸折叠展示架，包括由瓦楞纸折叠围设形成的主架体，还包括L型支架、上层展示架、前部展示架，所述主架体的内部设置有空腔，L型支架布置于空腔，L型支架包括水平部和竖直部，上层展示架设置于水平部的上方，前部展示架设置于竖直部的前侧且位于水平部的上方。

优选的，所述L型支架包括连接片和多个L型主体架，各L型主体架并列设置，连接片与L型主体架插接。

优选的，所述前部展示架包括水平置物片和用于支撑上层展示架的竖直支片，水平置物片的两端分别与主架体、竖直支片可转动连接，水平置物片安装于水平部的上方。

优选的，所述主架体设置有若干个插槽，上层展示架的边缘设置有若干个与插槽配合的挂耳。

本实用新型的有益效果：本实用新型的一种瓦楞纸折叠展示架，设置有上层展示架和前部展示架，充分利用立体空间，L型支架填充于主架体的内部，避免主体架变形，结构稳定，不易变形；上层展示架和前部展示架均可由瓦楞纸折叠而成。

附图说明

图1为本实用新型的结构示意图。

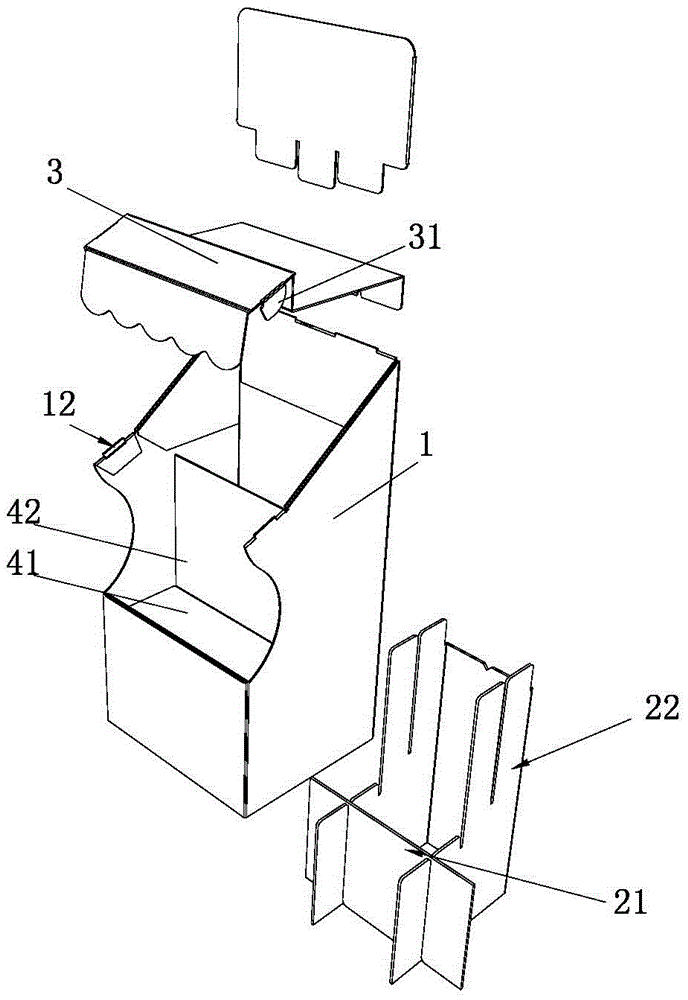

图2为本实用新型的分解结构示意图。

图3为本实用新型的又一分解结构示意图。

附图标记包括：

1—主架体 11—空腔 12—插槽

2—L型支架

21—水平部 22—竖直部

23—连接片 24—L型主体架

3—上层展示架 31—挂耳

4—前部展示架

41—水平置物片 42—竖直支片。

具体实施方式

以下结合附图对本实用新型进行详细的描述。

如图1~3所示，本实用新型的一种瓦楞纸折叠展示架，包括由瓦楞纸折叠围设形成的主架体1，还包括L型支架2、上层展示架3、前部展示架4，所述主架体1的内部设置有空腔11，L型支架2布置于空腔11，L型支架2包括水平部21和竖直部22，上层展示架3设置于水平部21的上方，前部展示架4设置于竖直部22的前侧且位于水平部21的上方。本实用新型的一种瓦楞纸折叠展示架，设置有上层展示架3和前部展示架4，充分利用立体空间，L型支架2填充于主架体1的内部，避免主体架变形，结构稳定，不易变形；上层展示架3和前部展示架4均可由瓦楞纸折叠而成。

优选的，所述L型支架2包括连接片23和多个L型主体架24，各L型主体架24并列设置，连接片23与L型主体架24插接。本实用新型的L型支架2可由瓦楞纸插接而成，结构简单，生产成本低，便于回收利用。

优选的，所述前部展示架4包括水平置物片41和用于支撑上层展示架3的竖直支片42，水平置物片41的两端分别与主架体1、竖直支片42可转动连接，水平置物片41安装于水平部21的上方。竖直支片42用于支撑上层展示架3，提高了上层展示架3的稳定性。本实用新型的前部展示架4可从主架体1翻转出来，便于取放L型支架2。

优选的，所述主架体1设置有若干个插槽12，上层展示架3的边缘设置有若干个与插槽12配合的挂耳31。挂耳31插入插槽12后可实现上层展示架3的安装，本实用新型的一种瓦楞纸折叠展示架，组装便利，生产成本低。

综上所述可知本实用新型乃具有以上所述的优良特性，得以令其在使用上，增进以往技术中所未有的效能而具有实用性，成为一极具实用价值的产品。

以上内容仅为本实用新型的较佳实施例，对于本领域的普通技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处，本说明书内容不应理解为对本实用新型的限制。
