一种内倒内开推拉门系统的制作方法

文档序号:12183592阅读:821来源:国知局
一种内倒内开推拉门系统的制作方法与工艺

本实用新型涉及断桥窗,具体涉及一种具有推拉开启和倾斜开启的内倒内开推拉门系统。



背景技术:

现有的建筑物大多为单层隔热方式,型材的隔音隔热性能低,金刚网纱窗美观和实用性较低,随着生活水平的日益提高,人们对房间的采光要求也越来越高,不管是普通住房的窗户还是高层大厦的窗户都越来越大,窗户与房体面积不断提高。

窗扇的打开方式多种多样,如(1)推拉式:窗户沿轨道向左右或上下推拉,其优点是不占用室内外空间,操作轻便;缺点是最大开启度只能达到整个窗户面积的1/2;在风雨天,窗户只能关闭,无法换气;要清洁朝外的玻璃面较困难;密封性差,湿气、灰尘容易进入;窗框下滑轨来回滑动,上有较大的空间,下有滑轮间的空隙,造成较大的热损失。(2)平开式:窗户可向内开或向外开,其优点是窗扇和窗框间均有橡胶密封压条,封闭性能好;外平开式防水性能好,且开启时不占用室内空间;内平开式便于经常擦洗,保持窗户洁净;其缺点是外平开式会占用室外空间;内平开式容易撞到小孩的头而且容易造成雨水、沙尘侵袭室内。(3)平开上悬窗:通过转动执手选择门窗的关闭,向内平开及顶部向内上悬,从而达到密封、通风、适量通风及防盗的目的,其优点是具有良好的保温隔音性能;通风时,新风回旋进入室内;刮风下雨时,也可以开启窗户,保持室内空气清新;便于清洁朝外的玻璃面;其缺点是价格相对较高。(4)射窗,射窗的结构与平开窗相似,只是铰链(合页)安装在顶部,较适合厨房、卫生间等小窗户或有中央空调的宾馆、写字楼,有时是与平开窗、推拉窗配套使用的。

用户能够根据自身的需要选择不同的窗户的打开方式,但打开方式选择后更改起来较困难,通常需要重新更换窗户来完成打开方式的变化,且鲜有将不同开窗方式结合在一起的窗户。



技术实现要素:

本实用新型是为了克服现有技术中窗户打开方式确定后更改较困难的问题,提供一种内倒内开推拉门系统,能够在推拉开启和倾斜开启两种开启方式之间自由切换,其结构简单,操作方便。

本实用新型提供一种内倒内开推拉门系统,包括窗框,两端分别固定安装在窗框中部垂直方向设置的中挺,四周与窗框和中挺固定连接的窗扇,固定安装在窗扇、中挺与窗框内部的玻璃,固定安装在窗框、窗扇上的水平设置上滑轨和固定安装在窗框、窗扇、玻璃上垂直设置的下滑轨。

本实用新型所述的一种内倒内开推拉门系统,作为优选方式,上滑轨包括通过螺钉与窗框固定连接上滑轨固定座,通过螺栓与上滑轨固定座连接的连接部和通过螺栓与连接部相连的开关,开关通过螺钉与窗扇连接。当开关开启时,窗户可以实现倾斜开启;当开关关闭时,窗户可以实现推拉开启。

本实用新型所述的一种内倒内开推拉门系统,作为优选方式,下滑轨包括通过螺钉与窗框固定连接的U型滑轨,与U型滑轨凹槽相连的滑块,安装在滑块上方与窗扇通过螺钉固定连接的下滑轨固定座和安装在下滑轨固定座上方通过螺柱与玻璃接触用于对玻璃起支撑作用的支撑部。当开关开启窗户实现倾斜开启时,支撑部用于支撑玻璃,防止窗框变形;当开关关闭时,窗户能够通过滑块在滑轨内的滑动实现推拉开启。

本实用新型所述的一种内倒内开推拉门系统,作为优选方式,窗框包括窗框骨架,设置在窗框骨架内部的第一空腔、第二空腔、第三空腔和安装在第二空腔内部的窗框隔热条;中挺包括中挺骨架,设置在中挺骨架内部的第四空腔、第五空腔、第六空腔和安装在第五空腔内部的中挺隔热条,中挺骨架通过密封胶条与窗框骨架连接;窗扇包括窗扇骨架,设置在窗扇骨架内部的第七空腔、第八空腔、第九空腔和安装在第八空腔内部的窗扇隔热条,窗扇骨架通过密封胶条与窗框骨架连接;玻璃包括从室内到室外平行设置的第一玻璃、第二玻璃和第三玻璃,第一玻璃靠近室内面通过密封胶与压条连接,压条的另一端与窗框骨架或窗扇骨架或中挺骨架相连,第二玻璃两面分别与第一玻璃靠近室外面和第三玻璃靠近室内面通过密封胶连接,第三玻璃靠近室外面通过密封胶与窗框骨架或窗扇骨架或中挺骨架相连,在第一玻璃、第二玻璃、第三玻璃的底部和第八空腔之间设有玻璃垫块。

本实用新型所述的一种内倒内开推拉门系统,作为优选方式,窗框骨架、中挺骨架、窗扇骨架的材质为铝合金。

本实用新型在使用过程中,当需要推拉开启时,上滑轨的开关关闭,滑块在U型滑轨内的滑动,即可实现推拉开启;当需要倾斜开启时,上滑轨的开关打开,通过把手向室内方向拉窗户,直至支撑部与玻璃完全接触定位,即可实现倾斜开启。

本实用新型由于将分别用于推拉开启的下滑轨和倾斜开启的上滑轨同时设置在窗框和窗扇上,使其能够根据用户的需求在推拉开启和倾斜开启之间自由切换,其结构简单,操作简便。

附图说明

图1为一种内倒内开推拉门系统主视图;

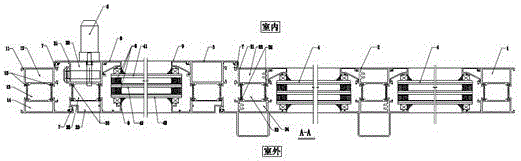

图2为一种内倒内开推拉门系统A-A剖视图;

图3为一种内倒内开推拉门系统B-B剖视图;

图4为一种内倒内开推拉门系统上滑轨剖视图;

图5为一种内倒内开推拉门系统下滑轨剖视图。

附图标记:

1、窗框; 11、窗框骨架; 12、第一空腔; 13、第二空腔; 14、第三空腔; 15、窗框隔热条; 2、中挺; 21、中挺骨架; 22、第四空腔; 23、第五空腔; 24、第六空腔; 25、中挺隔热条; 3、窗扇; 31、窗扇骨架; 32、第七空腔; 33、第八空腔; 34、第九空腔; 35、窗扇隔热条; 4、玻璃; 41、第一玻璃; 42、第二玻璃; 43、第三玻璃; 5、上滑轨; 51、螺钉; 52、上滑轨固定座; 53、螺栓; 54、连接部; 55、开关; 6、下滑轨; 61、U型滑轨; 62、滑块; 63、下滑轨固定座; 64、螺柱; 65、支撑部; 7、密封胶条; 8、密封胶; 9、压条; 10、玻璃垫块。

具体实施方式

实施例1

如图1~3所示,本实用新型提供一种内倒内开推拉门系统,包括窗框1,两端分别固定安装在窗框1中部垂直方向设置的中挺2,四周与窗框1和中挺2固定连接的窗扇3,固定安装在窗扇1、中挺2与窗框3内部的玻璃4,固定安装在窗框1、窗扇3上的水平设置上滑轨5和固定安装在窗框1、窗扇3、玻璃4上垂直设置的下滑轨6。上滑轨5包括通过螺钉51与窗框1固定连接上滑轨固定座52,通过螺栓53与上滑轨固定座52连接的连接部54和通过螺栓53与连接部54相连的开关55,开关55通过螺钉51与窗扇3连接。下滑轨6包括通过螺钉51与窗框1固定连接的U型滑轨61,与U型滑轨61凹槽相连的滑块62,安装在滑块62上方与窗扇3通过螺钉51固定连接的下滑轨固定座63和安装在下滑轨固定座63上方通过螺柱64与玻璃4接触用于对玻璃4起支撑作用的支撑部65。窗框1包括铝合金窗框骨架11,设置在铝合金窗框骨架11内部的第一空腔12、第二空腔13、第三空腔14和安装在第二空腔13内部的窗框隔热条15;中挺2包括铝合金中挺骨架21,设置在铝合金中挺骨架21内部的第四空腔22、第五空腔23、第六空腔24和安装在第五空腔23内部的中挺隔热条25,中挺铝合金骨架21通过密封胶条7与铝合金窗框骨架11连接;窗扇3包括铝合金窗扇骨架31,设置在铝合金窗扇骨架31内部的第七空腔32、第八空腔33、第九空腔34和安装在第八空腔33内部的窗扇隔热条35,铝合金窗扇骨架31通过密封胶条7与铝合金窗框骨架11连接;玻璃4包括从室内到室外平行设置的第一玻璃41、第二玻璃42和第三玻璃43,第一玻璃41靠近室内面通过密封胶8与压条9连接,压条9的另一端与铝合金窗框骨架11或铝合金窗扇骨架21或铝合金中挺骨架31相连,第二玻璃42两面分别与第一玻璃41靠近室外面和第三玻璃43靠近室内面通过密封胶8连接,第三玻璃43靠近室外面通过密封胶8与铝合金窗框骨架11或铝合金窗扇骨架21或铝合金中挺骨架31相连,在第一玻璃41、第二玻璃42、第三玻璃43的底部和第八空腔33之间设有玻璃垫块10。

本实施例在使用过程中,当需要推拉开启时,上滑轨5的开关55关闭,滑块62在U型滑轨61内的滑动,即可实现推拉开启;当需要倾斜开启时,上滑轨5的开关55打开,通过把手向室内方向拉窗户,直至支撑部65与玻璃4完全接触定位,即可实现倾斜开启。

以上说明对本实用新型而言只是说明性的,而非限制性的,本领域普通技术人员理解,在不脱离权利要求所限定的精神和范围的情况下,可作出的任何修改、变化或等效,都将落入本实用新型的保护范围之内。
