墙面式升降置物架的制作方法

本实用新型涉及车库用储物架技术领域，具体讲的是一种墙面式升降置物架。

背景技术：

置物架用来放置或收纳物品，广泛应用于普通家庭或办公场所、储藏室、车库等。现有技术的置物架的种类很多有落地式置物架、天花板悬挂式置物架及墙面式置物架等。墙面式置物架一般安装在墙壁上，其结构一般包括与墙壁连接的连接架和置物平台，置物平台与连接架固定连接，人们在置物平台上放置物品；该结构的墙面式置物架的置物平台在安装后其高度不可调节，给物品的放置或存储带来许多不便，且不能合理利用室内空间。

技术实现要素：

本实用新型要解决的技术问题是，克服以上现有技术的缺陷，提供一种高度可调节，物品的放置或存储方便，且能合理利用室内空间的墙面式升降置物架。

本实用新型的技术解决方案是，提供一种具有以下结构的墙面式升降置物架：它包括用于安装到墙壁上的悬挂装置以及用于放置物品的置物平台，所述的置物平台上连接有可转动的转轴，所述置物平台上还设有至少两对滑轮，每对滑轮的两个滑轮分别设于转轴的两侧；它还包括至少两对绳索，每条绳索的一端连接在悬挂装置上，另一端穿过一个滑轮后缠绕并连接在转轴上，绳索通过与悬挂装置与滑轮的连接用于悬挂置物平台，转轴转动时绳索缠绕在转轴上或从转轴上释放，用来调节置物平台的高度。

采用以上结构后，本实用新型墙面式升降置物架与现有技术相比，具有以下优点：该墙面式升降置物架的置物平台在转轴转动时，通过绳索与滑轮及悬挂装置的连接，使置物平台可升降来调节高度，使物品的放置或存储更加方便，且能合理利用室内空间。再者，将转轴安装在置物平台上，这样使转轴离地面的高度大大降低，升降操作可以在人体合适的高度进行，同时，不需要较长的驱动连接杆就可通过手动或采用电动工具如手枪钻、电动螺丝批等驱动转轴转动，转动操作可靠性和安全性得到明显改善。

作为改进，所述的悬挂装置包括至少一根竖直设置且与墙壁固定连接的连接架，所述连接架的上端固定连接一横梁，所述的绳索均与横梁固定连接；所述的连接架上设有沿其长度方向延伸的滑槽，所述置物平台的一端设有与滑槽相配滑动的滚轮，且滚轮沿水平方向限位在滑槽内。在转轴转动带动置物平台升降时，由于置物平台的滚轮与悬挂装置的连接架的滑槽的滑动配合，从而使置物平台的升降更加平稳，不易水平晃动，因此安全性高。

作为优选，所述的连接架为两个，且置物平台的一端设有两个滚轮，且两个滚轮分别滑动连接在两个连接架的滑槽内。

作为优选，所述转轴上还连接有转动机构，所述转动机构为一与转轴连接的摇把。采用摇把与转轴连接，转动摇把从而带动转轴转动，使置物平台进行升降动作。

作为优选，所述转轴上还连接有转动机构，所述转动机构包括蜗轮和蜗杆，所述蜗轮固定在转轴的端部，所述蜗杆与蜗轮转动啮合，蜗杆的上端或下端设有用于与驱动连接杆连接的第一连接部。蜗杆上端或下端的第一连接部可连接驱动连接杆，方便采用手动摇把或电动工具如手枪钻、电动螺丝批等与驱动驱动连接杆连接转动，以实现转动机构带动转轴转动，从而使置物平台升降。

作为改进，所述的蜗杆上连接有第一锥形传动齿轮，所述的转动机构还包括第二锥形传动齿轮，所述的第二锥形传动齿轮与第一锥形传动齿轮啮合，且第二锥形传动齿轮的转动轴外端设有用于与驱动连接杆连接的第二连接部。该第二连接部可使操作者站在置物平台的侧方，利用手动摇把或电动工具如手枪钻、电动螺丝批等驱动转动机构转动，从而使置物平台升降，使操作更加方便。

附图说明

图1是本实用新型墙面式升降置物架的结构示意图。

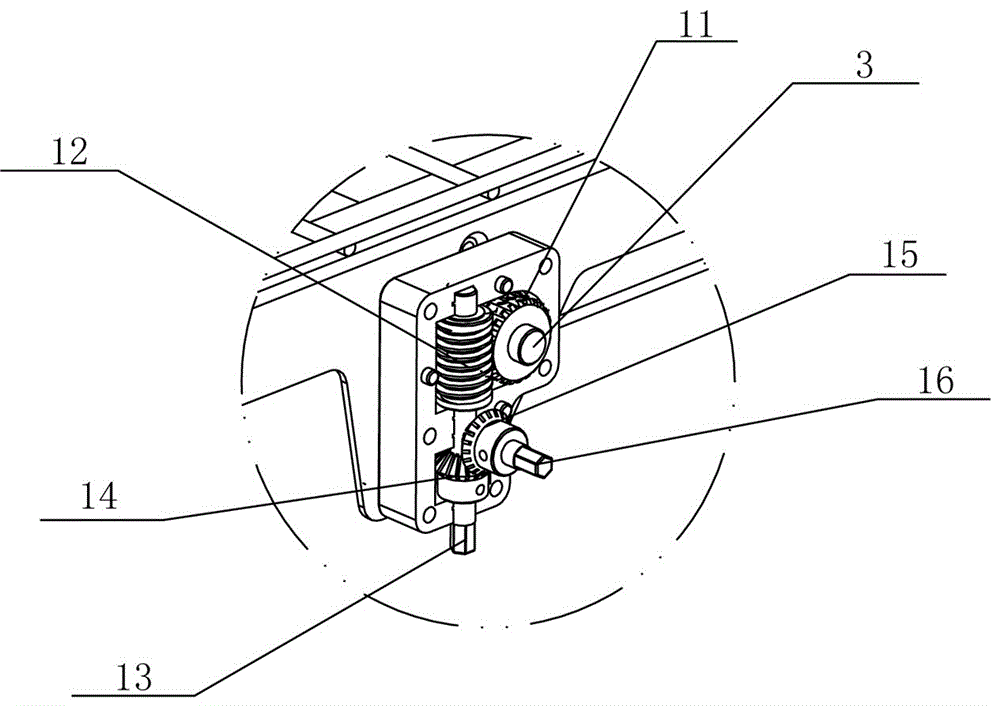

图2是本实用新型墙面式升降置物架转动机构的结构示意图。

图3是本实用新型墙面式升降置物架的底面结构示意图。

图4是本实用新型墙面式升降置物架的组装结构示意图。

如图所示：

1、置物平台，2、悬挂装置，3、转轴，4、滑轮，5、绳索，6、连接架，7、横梁，8、滑槽，9、滚轮，10、转动机构，11、蜗轮，12、蜗杆，13、第一连接部，14、第一锥形传动齿轮，15、第二锥形传动齿轮，16、第二连接部。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细说明。

如图1、图2、图3和图4所示；

本实用新型墙面式升降置物架，它包括用于安装到墙壁上的悬挂装置2以及用于放置物品的置物平台1，所述的置物平台1上连接有可转动的转轴3，所述置物平台1上还设有至少两对滑轮4，每对滑轮4的两个滑轮分别设于转轴3的两侧；它还包括至少两对绳索5，每条绳索5的一端连接在悬挂装置2上，另一端穿过一个滑轮4后缠绕并连接在转轴3上，绳索5通过与悬挂装置2和滑轮4的连接用于悬挂置物平台1，转轴3转动时绳索5缠绕在转轴3上或从转轴3上释放，用来调节置物平台1的高度。

所述绳索的数量和滑轮的数量相配，本实施例中采用两对滑轮和两对绳索，每条绳索对应一个滑轮。

所述的悬挂装置2包括至少一根竖直设置且与墙壁固定连接的连接架6，所述连接架6的上端固定连接一横梁7，所述的绳索5均与横梁7固定连接；所述的连接架6上设有沿其长度方向延伸的滑槽8，所述置物平台1的一端设有与滑槽8相配滑动的滚轮9，且滚轮9沿水平方向限位在滑槽8内。

所述的连接架6为两个，且置物平台1的一端设有两个滚轮9，且两个滚轮9分别滑动连接在两个连接架6的滑槽8内。

所述转轴3上还连接有转动机构10，所述转动机构10为一与转轴3连接的摇把。

所述转轴3上还连接有转动机构10，所述转动机构包括蜗轮11和蜗杆12，所述蜗轮11固定在转轴3的端部，所述蜗杆12与蜗轮11转动啮合，蜗杆12的上端或下端设有用于与驱动连接杆连接的第一连接部13。

所述驱动连接杆的第一端部与蜗杆12的上端或下端的连接部13连接，驱动连接杆的第二端部用于和电动工具连接，驱动连接杆的第一端部和第二端部之间设有万向传动机构。所述的万向传动机构为万向节联轴器。

所述的蜗杆12上连接有第一锥形传动齿轮14，所述的转动机构10还包括第二锥形传动齿轮15，所述的第二锥形传动齿轮15与第一锥形传动齿轮14啮合，且第二锥形传动齿轮15的转动轴外端设有用于与驱动连接杆连接的第二连接部16。
