一种自粘式爬行地垫的制作方法

本实用新型涉及地垫，特别涉及一种自粘式爬行地垫。

背景技术：

爬行垫就是一种用于摆放儿童物品，方便儿童在垫上玩耍、运动和休息，同时方便父母与孩子一起玩乐和沟通的生活用品。原先的儿童地垫大都属于EVA发泡材质，打开包装后有一股强大刺鼻味，放家中约二个星期后才会慢慢减退，对家人和孩子的身体会有一定的影响。放家中窗台下或者阳光房等日光多晒的地方，会慢慢老化，退色，色泽会变的暗淡，会有明显的色差分别，影响产品的美观，由于材料的特性，地垫感觉较硬，舒适感不佳。

而且，现在孩子运动场所主要是在家庭内的地板上，而地板通常采用地板砖等光滑表面的装饰材料制成，当爬行垫铺在光滑的地板上时，爬行垫的下表面与地板砖之间相对非常光滑，当孩子在上面玩耍跑动，或者大人在旁边走过时不小踢到，整片的地垫就会滑动或移动，因此孩子会很容易摔倒受伤；对于较小的婴幼儿来说，爬行时很容易带动爬行垫一起滑动，不利于婴幼儿的爬行练习，从而不能有效地起到促进婴幼儿生长发育的目的。

因此，研究一种不伤害孩子的环保型、安全型、舒适型的爬行地垫尤为重要。

技术实现要素：

本实用新型的目的在于克服现有技术存在的问题，提供一种自粘式爬行地垫，这种爬行垫与目前市场出售的儿童EVA爬爬垫、PVC地垫等相比，不仅方便清洗安装，也减少了原先材质对人体的健康隐患，增强了产品的舒适感，更重要的是还提升了使用时的安全系数。

为了实现上述目的，本实用新型的技术方案如下：一种自粘式爬行地垫，包括爬行垫本体，爬行垫本体为长方体结构，爬行垫的表面设有整幅画面的彩色图案，爬行垫本体包括主层和底层两部分，主层和底层通过PE淋膜复合连接成型，其特征在于，所述主层为纯聚乙稀发泡(IXPE)制层和环保彩色印刷膜合成，所述底层是无纺布涂覆自粘式防滑层及PE保护膜，所述爬爬垫本体为整张材料复合整幅画面的长方型结构裁切成型。

作为优选的进一步方案，所述爬行垫本体的纯聚乙稀发泡制层采用纯聚乙稀(IXPE)发泡材料。

进一步的，所述环保彩色印刷膜的图案可根据具体需要印刷为各种图案。

本实用新型的有益效果：一种自粘式爬行地垫，在原来市场上所销售的儿童爬爬垫基础上改进了材质的用料，主层为纯聚乙稀(IXPE)发泡环保材料，底层由无纺布涂覆止滑自粘性材料，止滑自粘性材料的成份为进口Pu及亚克力原料混合，长期吸附地板等光滑面上不会有残胶的现象，因为其不属于胶类，属环保型新型止滑材料。

纯聚乙稀(IXPE)发泡材料，IXPE即电子交联聚乙烯发泡材料，与XPE(化学交联聚乙稀发泡材料)相比，材质更环保、更细腻、更软软；与EPE(物理发泡聚乙烯，俗称珍珠棉)相比，抗拉强度更高，泡孔更细，平整度更高。IXPE是汽车、空调保温的理想材料，近年在体育休闲用品市场上发展迅速，如冲浪板、防潮垫、瑜伽垫等，在建筑上也有一定的用途，在阻燃材料上有更广泛的应用。近来在汽车、包装行业应用广泛。此材料特性是无毒、无味、抗老化，有第三方检测中心SGS认证报告，因此提高了此产品的环保性能和使用寿命，在阳光的照射下，不退色、不变形、不老化。

爬行垫的底层与主层复合在一起，采用PE淋膜的复合方式复合，不含有毒胶类成份，之后整体产品尺寸裁切成型，因为在整个组成制作工序中没有胶类复合，所以减少了相关化学材质对身体的伤害。

爬行地垫的底部增加了自粘式防滑层，在使用过程中有自粘的功能，可以很牢固的吸附在家中的地板、磁砖、玻璃等光滑面上，大大增强了地垫的止滑作用，提高了使用产品时的安全性和可靠性，孩子在地垫上随便跑和跳，产品都不会滑动，并且可以重复粘贴和水洗，使用方便，轻巧。

综上，自粘式爬行地垫改变了现有技术的不粘合性，并且通过改变材质减少了现有材质对人体的健康隐患，不仅方便清洗及使用，最重要的是还提升了使用时的安全系数，更能满足现代人的需求。

附图说明

图1为本实用新型自粘式爬行地垫的侧面结构图；

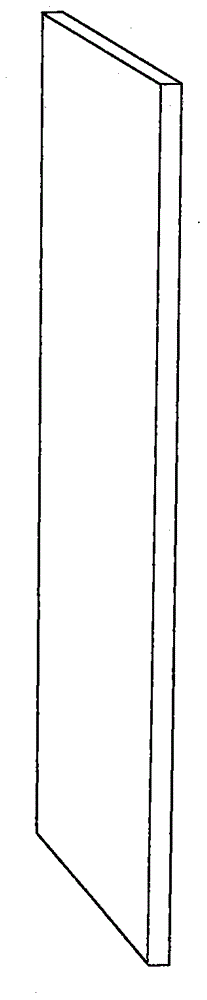

图2为本实用新型自粘式爬行地垫的结构图

其中：1为环保彩印膜，2为纯聚乙稀发泡(IXPE)制层，3为无纺布，4为涂覆自粘式防滑层，5为PE保护膜。

具体实施方式

下面结合附图对本实用新型进行进一步的说明。

一种自粘式爬行地垫，包括爬行垫本体，爬行垫本体为长方体结构，爬行垫的表面设有整幅画面的彩色图案，爬行垫本体包括主层和底层两部分，主层为纯聚乙稀发泡(IXPE)制层(2)和环保彩色印刷膜(1)合成，底层是无纺布(3)涂覆自粘式防滑层(4)及PE保护膜(5)。

在使用过程中，爬行地垫有自粘的功能，可以很牢固的吸附在家中的地板、磁砖、玻璃等光滑面上，大大增强了拼接地垫的止滑作用，提高了使用产品时的安全性和可靠性，孩子在地垫上随便跑和跳，产品都不会滑动，并且可以重复粘贴和水洗，使用方便，轻巧。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书界定。
