一种组合式地垫的制作方法

本实用新型涉及一种地垫，更详细地说是一种组合式地垫。

背景技术：

地垫是一种能有效地在入口处刮除泥尘和水分，保持室内地面整洁的产品，主要应用在酒店、宾馆、饭店、办公楼和家庭之中，现有产品中，地垫一般分为橡胶贴地防滑层和毛面吸水层两部分，但这两部分完全组合在一起，吸水后沉重，不易清洗，不易晾晒。

技术实现要素：

本实用新型的目的在于提供一种组合式地垫，以解决上述背景技术中提出的地垫清洗不便的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种组合式地垫，包括：地垫本体，所述地垫本体的底面通过连接件可拆卸地连接有防滑垫；还包括镶嵌在所述防滑垫上的扬声器、纽扣电池和均匀分布的多个弹簧开关，所有所述弹簧开关并联，且通过导线与所述扬声器和所述纽扣电池组成闭合电路。

进一步地，所述连接件为子母扣、磁扣、魔术贴中的任意一种或任意组合。

进一步地，所述连接件为带钩面的魔术贴，所述魔术贴的钩面与所述地垫本体连接，所述魔术贴上与所述魔术贴的钩面相背离的面与所述防滑垫热熔连接。

进一步地，所述连接件设置在所述防滑垫的四周。

进一步地，所述地垫本体为毛巾或者双面绒地巾。

进一步地，每个所述弹簧开关的弹簧弹力均大于所述地垫本体的重量。

进一步地，所述防滑垫由软塑料制成，所述防滑垫的底面向内凹陷形成多个凹陷部，所述凹陷部的内壁呈弧面，且所述凹陷部均匀分布在所述防滑垫的底面上。

进一步地，还包括吸盘，所述吸盘均匀设置在所述防滑垫的底面边角上。

进一步地，所述地垫本体的外表面上设置有图案层。

本实用新型的有益效果是：

结构简单，制造方便，地垫本体具有吸水性可实现吸水功能，地垫本体和防滑垫通过带钩面的魔术贴连接，清洗时，可将地垫本体从防滑垫上撕扯下来分别对地垫本体和防滑垫进行清洗，然后分开进行晾晒，省时省力；当地垫本体磨损破坏后，可直接更换地垫本体，无需更换防滑垫，节能环保，减少不必要的浪费，防滑垫上镶嵌有扬声器，当有外人踩在地垫本体后可使扬声器发出音乐铃声，提醒主人有客人来访。

【附图说明】

图1是本实用新型的结构示意图；

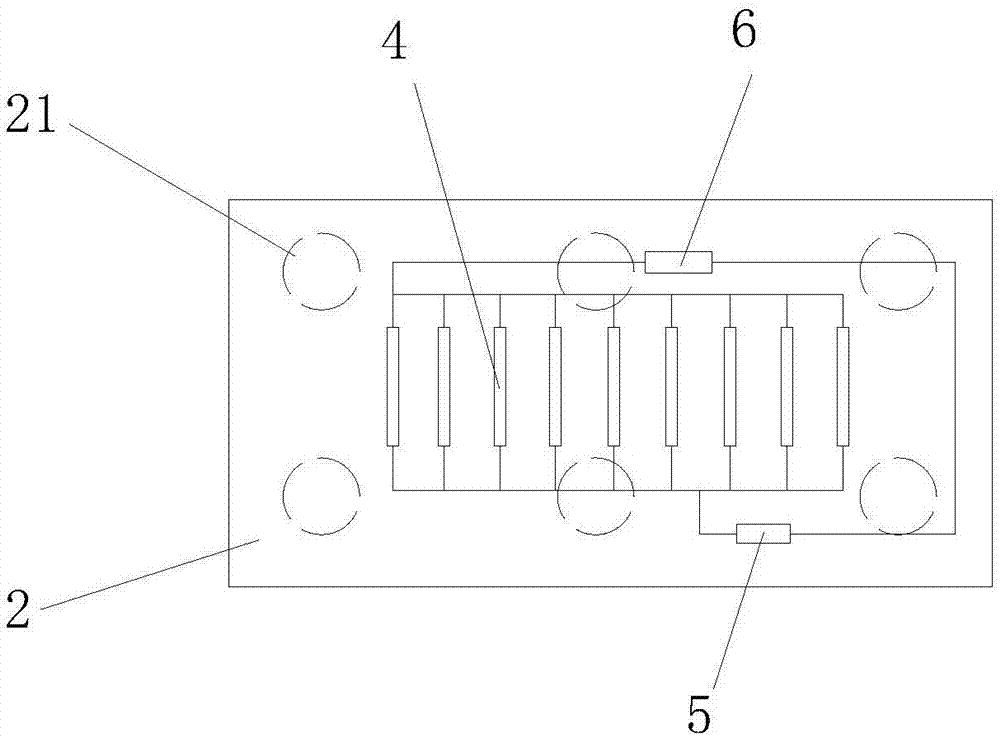

图2是弹簧开关、扬声器和纽扣电池在防滑垫上的连接示意图；

附图标记说明如下：

1-地垫本体；2-防滑垫；3-连接件；4-弹簧开关；5-扬声器；6-纽扣电池； 7-吸盘；8-图案层；21-凹陷部。

【具体实施方式】

为使本实用新型的目的、技术方案和优点更加清楚，下面将对本实用新型的技术方案进行详细的描述。显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施方式，都属于本实用新型所保护的范围。

如图1和图2所示，本实用新型提供了一种组合式地垫，包括：地垫本体1，地垫本体1的底面通过连接件3可拆卸地连接有防滑垫2，地垫本体1可以从防滑垫2上拆卸下来。

连接件3为子母扣、磁扣、魔术贴中的任意一种或任意组合。

连接件3为带钩面的魔术贴，魔术贴的钩面与地垫本体1连接，魔术贴上与魔术贴的钩面相背离的面与防滑垫2通过热熔方式连接。

连接件3设置在防滑垫2的四周，连接后起到密封作用，防止蚊虫等异物钻入到地垫中。

地垫本体1为毛巾或者双面绒地巾，方便与魔术贴的钩面结合，毛巾或者双面绒地巾上设置有拉手，拉手可方便将毛巾或者双面绒地巾从连接件3上拆卸下来。

还包括镶嵌在防滑垫2上的扬声器5、纽扣电池6和均匀分布的多个弹簧开关4，所有弹簧开关4并联，且通过导线与扬声器5和纽扣电池6组成闭合电路，当人踩在地垫本体1上触动任意一个弹簧开关4时，弹簧开关4依靠人的重力闭合后连通电路，扬声器5可发出音乐铃声，当地垫放在们外时，无需客人按动门铃，主人即可知道有客人来访。

每个弹簧开关4的弹簧弹力均大于地垫本体1的重量，防止地垫本地本身重量造成电路连通。

防滑垫2由软塑料制成，防滑垫2的底面向内凹陷形成多个凹陷部21，凹陷部21的内壁呈弧面，且凹陷部21均匀分布在防滑垫2的底面上，凹陷部21 的内壁呈弧面，当地面光滑时，防滑垫2可通过凹陷部21吸附在地面上。

还包括吸盘7，吸盘7均匀设置在防滑垫2的底面边角上，防滑垫2可通过吸盘7吸附在光滑的地面上，起到固定防滑垫2的作用。

地垫本体1的外表面上设置有图案层8，可根据不同的使用场合在图案层8 上设置不同的图案。

实施例一：

首先将带钩面的魔术贴沿防滑垫2的外沿设置一圈，然后将魔术贴与防滑垫2通过热熔方式融合成一体，将毛巾或者地巾与魔术贴粘接即可，防滑垫的底面向内凹陷形成多个凹陷部21，地面光滑时，防滑垫2可通过凹陷部21吸附在地面上，在毛巾或者地巾上设置有图案层8，可根据地垫的使用场合在图案层 8上设置不同的图案。

实施例二：

本实施例与实施例一的区别仅在于，防滑垫2的底面设置有吸盘7，防滑垫 2可通过吸盘7吸附在光滑的地面上，防止防滑垫2在地面上移动。

实施例三：

清洗地垫时，将毛巾从防滑垫2上撕扯下来，对毛巾和防滑垫2分开进行清洗，清洗完成后分开晾晒，省时省力，当毛巾磨损破坏后，可直接更换毛巾，无需更换防滑垫2，节能环保，可减少不必要的浪费。

实施例四：

防滑垫2上镶嵌有多个弹簧开关4、扬声器5和纽扣电池6，所有弹簧开关 4并联，且所有弹簧开关4均通过导线与扬声器5和纽扣电池6组成闭合电路，当人踩在地垫本体1上触动任意一个弹簧开关4时，弹簧开关4依靠人的重力闭合后连通电路，扬声器5可发出音乐铃声，当地垫放在们外时，无需客人按动门铃，主人即可知道有客人来访。

本实用新型不局限于上述最佳实施方式，本领域普通技术人员在本实用新型的启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是具有与本申请相同或相近似的技术方案，均落在本实用新型的保护范围之内。
