一种立式砧板的制作方法

本实用新型涉及一种厨房用具，具体为一种立式砧板。

背景技术：

在厨房切菜时，我们通常会用到砧板，砧板使用完毕后，为了减少砧板占用的空间以及使砧板通风晾干，通常的做法是将砧板挂起来，但由于这种做法需要在墙上钉钉子或者粘贴挂钩等，不利于墙面的美观，并且当潮湿未干的砧板挂在墙面上时，面向墙面的那一侧砧板板面因通风效果不佳，容易滋生细菌。

为了提供一种更好的砧板，中国实用新型专利申请号201120107732.2公开了一种砧板，该砧板在两侧下端设有转动块，转动块可以作为支撑架使用。该支撑架可以使得砧板站立放置在平面上。但由于该转动块可360°旋转，在使用该砧板切菜时，转动块往往容易上凸或者下陷。并且，当砧板已经干燥后，站立放置容易沾染灰尘，或者当砧板不使用时，始终站立放置着会占用厨房的空间。砧板一侧设有转动块就可以实现砧板的站立，该砧板两侧下端均设有转动块的设计增加了生产成本，使用时还需要调整两个转动块和砧板板身的角度，使用过程非常繁琐。

技术实现要素：

本实用新型的目的在于解决潮湿的砧板容易滋生细菌和在墙面钉钉子不利于美观的问题，提供一种立式砧板，该砧板既可以站立在水平面上，利于砧板板身的的干燥，防止细菌的滋生。该砧板也可以挂在墙面上，占用厨房空间更少，使用起来更加灵活；使用者在使用该砧板切菜时，支撑块和砧板所在面重合，使得板面平整，切菜效果更佳。

为实现上述目的，本实用新型提供如下技术方案:

一种立式砧板，包括板身、用于支撑板身侧立的支撑块和转轴，所述板身周部设有一个以上缺口，相应地，所述支撑块的数量为一个或一个以上，所述支撑块与板身下端的缺口相适配，所述板身和支撑块通过转轴转动连接，所述板身缺口边缘设有弧形槽，所述支撑块上设有与弧形槽适配的凸块。

作为优选，所述支撑块的数量为一个。砧板设置有一个支撑块既可以达到使砧板站立的目的，又可以减少生产成本，使用者在使用过程中也更加简便。

作为优选，所述支撑块的中部设有通孔。在支撑块中部设置有通孔既可以使得该砧板站立在水平面上也可以将砧板挂在挂钩上，减少占地面积。

作为优选，所述支撑块的四角设有倒角。将支撑块的四角设置成倒角可以保护使用者的手在拿放的过程中更加舒适安全，并且，倒角的设计使得该砧板的支承架部位更加容易清洗。

本实用新型的有益效果为：

一、本实用新型所提供的立式砧板在普通砧板上设置有可转动的支撑块使得改进后的砧板可以站立在平面上，从而使得该砧板两侧通风容易干燥，减少细菌的滋生；

二、该支撑块和砧板板身上分别设置有匹配的凸部和弧形槽，该凸部和弧形槽配合使用起到一个限位的作用，当砧板在使用时，通过将支撑块上的凸部卡入弧形槽，使得板身更加平整，切菜时更加方便。

附图说明

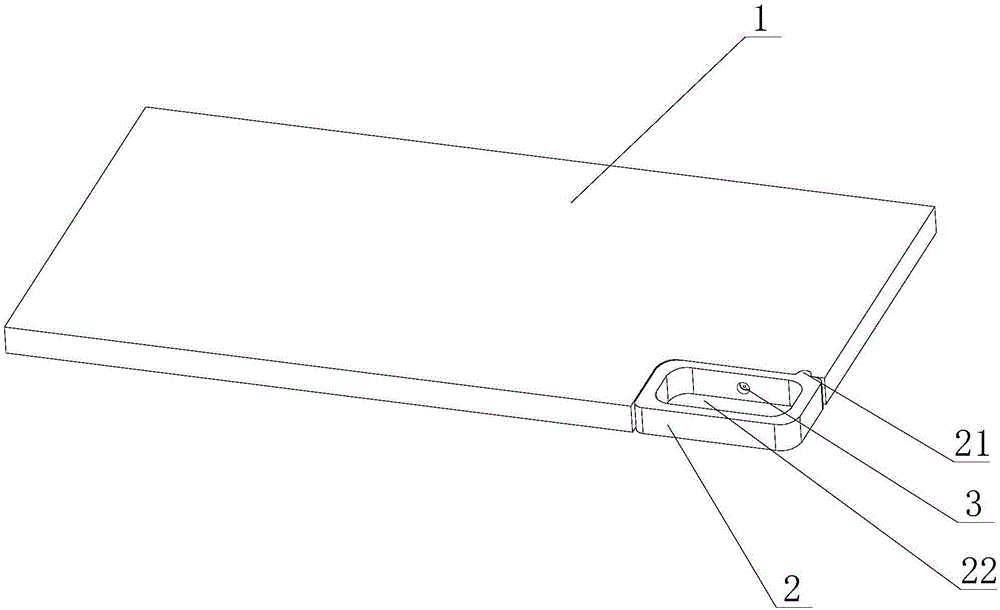

图1为本实施例中立式砧板的结构示意图；

图2为本实施例中立式砧板的结构示意图；

图3为本实施例中板身的结构示意图；

图4为图3的仰视图。

图中：1、板身，11、弧形槽，2、支撑块，21、凸块，22、通孔，3、转轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至图4，本实施例提供一种技术方案：

一种立式砧板，包括板身1、用于支撑板身1侧立的支撑块2和转轴3，板身1周部设有一个以上缺口，相应地，支撑块2的数量为一个或一个以上，支撑块2与板身1下端的缺口相适配，板身1和支撑块2通过转轴3转动连接，板身1缺口边缘设有弧形槽11，支撑块2上设有与弧形槽11适配的凸块21。

其中，该立式砧板在普通砧板上设置有可转动的支撑块2使得改进后的砧板可以站立在平面上，从而使得该砧板两侧通风容易干燥，减少细菌的滋生；该支撑块2和砧板板身1上分别设置有匹配的凸部21和弧形槽11，该凸部21和弧形槽11配合使用起到一个限位的作用，当砧板在使用时，通过将支撑块2上的凸部21卡入弧形槽11，使得板身1更加平整，切菜时更加方便。

同时，砧板设置有一个支撑块2既可以达到使砧板站立的目的，又可以减少生产成本，使用者在使用过程中也更加简便。

本实施例中的立式砧板在支撑块2中部设置有通孔22既可以使得该砧板站立在水平面上也可以将砧板挂在挂钩上，减少占地面积。

并且，本实施例中将支撑块2的四角设置成倒角可以保护使用者的手在拿放的过程中更加舒适安全。与此同时，倒角的设计使得该砧板的支承架部位更加容易清洗。

使用原理：当使用者在使用本实施例砧板切菜时，转动支撑块2，使其上的凸部21卡入板身1上的弧形槽11，此时板身1表面平整，使用者可以在平整的砧板板身1表面切菜；切菜使用完毕后，使用者可以转动支撑块2，使支撑块2和板身1构成一定角度，从而将砧板侧立，使砧板通风干燥，防止细菌滋生，当砧板干燥后也可以通过通孔22将砧板挂在墙面上，减少砧板的占用面积。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
