一种介助型坐便器的制作方法

本实用新型涉及卫浴领域，具体涉及一种介助型坐便器。

背景技术：

介助型老人是指肢体功能中等障碍或生活规律有时失常，自理生活有一定困难者的老年人，其往往患有多种慢性疾病，病情比较稳定，但是日间生活需要予以帮助。介助型老人如厕时必须借助辅具实现坐下或站立，现有的坐便器辅具多是在坐便器旁安装扶手，这种安装方式不仅占空间而且需要老年人的手臂用力。另外马桶冲水产生的生物气溶胶除了一般气溶胶的特性外还具有传染性和致敏性，老年人免疫力下降，容易出现禽流感、甲型流感以及手足口病等疾病，因此需要发明一种可供介助型老人轻松如厕，安全方便、清洁卫生的介助型坐便器。

技术实现要素：

本实用新型的目的就是提供一种可帮助老年人轻松如厕，操作简单、干净卫生的介助型坐便器。

为实现上述目的，本实用新型采用了以下技术方案：

一种介助型坐便器，包括马桶座和水箱，所述水箱两旁侧设置有扶手，扶手的长度方向垂直于水箱的高度方向并且与水箱的高度方向构成转动配合连接，所述扶手前端还设置有控制单元；所述马桶座上设置有坐垫，坐垫和马桶座远离水箱的一端通过铰链构成沿水箱高度方向的转动配合连接，所述坐垫靠近水箱的一端和马桶座之间通过伸缩机构相连接。

上述技术方案中提供的介助型坐便器，操作简单，使用方便，通过调节坐垫高度和扶手的上下摆动使老年人能够轻松坐下或站立，如厕更加安全方便。

附图说明

图1为本实用新型的俯视图；

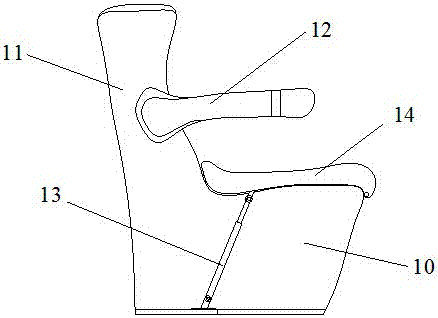

图2为本实用新型的右视图；

图3为本实用新型使用状态的右视图。

具体实施方式

为了使本实用新型的目的及优点更加清楚明白，以下结合实施例对本实用新型进行具体说明。应当理解，以下文字仅仅用以描述本实用新型的一种或几种具体的实施方式，并不对本实用新型具体请求的保护范围进行严格限定。

一种介助型坐便器，如图1、2所示，包括马桶座10和水箱11，所述水箱11两旁侧设置有扶手12，扶手12的长度方向垂直于水箱11的高度方向并且与水箱11的高度方向构成转动配合连接，所述扶手12前端还设置有控制单元121；马桶座10上设置有坐垫14，坐垫14和马桶座10远离水箱11的一端通过铰链构成沿水箱11高度方向的转动配合连接，所述坐垫14靠近水箱11的一端和马桶座10之间通过伸缩机构相连接。控制单元121分别控制扶手12的放下和升起、伸缩机构13的伸出和收缩、坐垫14的升降以及马桶冲水。控制单元121通过伸缩机构13对坐垫14进行控制，伸缩机构13控制坐垫14靠近水箱的一端沿水箱11高度方向升降，老年人臀部随着坐垫14的升起而抬高，以方便老年人站起。同时老年人坐下时，扶手12呈升起状态，当老年人在坐便器上坐稳后，可通过控制单元121将扶手12放下，以保证老年人的坐姿和安全。

如图3所示，伸缩机构13为电子控液压伸缩杆。具体的实施方式为，按下控制单元121上控制伸缩机构13的按钮，坐垫14的后端便随着电子控液压伸缩杆的伸长而升起，以帮助老年人从马桶上站起。当老年人站起来之后，可以按下控制开关，坐垫便会随着电子液压伸缩杆的收缩而降至原位。这种采用坐垫升降来实现老年人站立和坐下，可有效减少老年人因站起过猛引起心肌梗塞等疾病的发生率。

水箱11内设置有用于发泡的发泡装置。生物气溶胶和大便溅水现象容易使人致病和不适，而将发泡装置安装在水箱11内部，其产生的泡沫层和水封相结合，能够防止大便溅水现象和生物气溶胶溢出，有效预防了病菌的传染和消除了溅水引起的不适。

所述水箱11为一体式靠背水箱，一体式靠背水箱的设置使得马桶座10与水箱11的连接更加稳定，可提高老年人使用坐便器的安全性，另外，在安装内部管线控制构件等时更加简单方便。

所述扶手12上设置有用于放置手杖的空缺部122。手杖也是老年人行走必备的装备，如厕时随手将手杖夹靠在空缺部122上，能有效解决手杖放置不稳和不方便等问题。

更进一步地，所述扶手12上还设置有收纳盒123。优选地，收纳盒123为上下开合式，收纳盒123可用来放置手纸或杂志。

总之，本实用新型提供的介助型坐便器，操作简单，干净卫生，可有效解决老年人如厕困难和生物气溶胶溢出现象。

本实用新型未经描述的技术特征，可以通过或采用现有技术实现，上述说明并非是对本实用新型的限制。应当指出，对于本技术领域的普通技术人员来说，在获知本实用新型中记载内容后，在不脱离本实用新型原理的前提下，还可以对其作出若干同等变换和替代，这些同等变换和替代也应视为属于本实用新型的保护范围。
