马桶盖安装机构的制作方法

本实用新型涉及一种马桶盖安装机构，该安装机构用于将马桶盖可拆卸地安装至马桶底座。

背景技术：

通常，马桶包括马桶盖和形成便池的马桶底座，其中马桶盖通过一安装机构与马桶底座可枢转地连接。

美国专利US4416048公开了一种用于将马桶盖连接至马桶底座的安装机构，该马桶底座限定有至少一个安装孔，该安装机构包括：基座，设置为支撑在马桶底座上；该基座的上部具有一体形成的铰接柱，其用于将马桶盖铰接安装至基座；该基座的下部包括一具有轴向通孔的膨胀套，该膨胀套设置在马桶底座的安装孔内。该安装机构还包括一可移除的紧固装置，该紧固装置包括设置在膨胀套的轴向通孔内的螺栓和螺合在该螺栓上的膨胀螺母；当该螺栓转动以使得膨胀螺母朝基座运动时，膨胀套和膨胀螺母中的至少一个产生径向膨胀，以与安装孔的内周接合，从而在安装结构和马桶底座之间形成固定连接。

中国专利CN201280009035.0公开了一种马桶座圈铰接组件，用于将马桶座圈安装到马桶盆(即马桶底座)，该铰接组件包括：铰接柱；螺纹紧固件，延伸穿过铰接柱，并被构成延伸到马桶盆中的孔中；衬套，被定位成围绕螺纹紧固件的一部分；螺母，以螺纹联接的方式联接到螺纹紧固件，螺母包括可膨胀段，该可膨胀段被构造成延伸到马桶盆中的孔中。其中，螺母具有由衬套的表面所接合的表面，使得随着螺母相对于螺纹紧固件的移动，螺母的可膨胀段发生膨胀，以将铰接柱固定到马桶盆。

在上述的马桶盖安装结构中，由于膨胀构件(膨胀套、膨胀螺母)仅在其一部分产生径向膨胀，使得其和马桶底座安装孔的内周之间的接合面积及接合力均较小，导致膨胀构件和马桶底座之间容易松动，且马桶盖和马桶底座之间的连接不够牢固。因此，有必要对现有的马桶盖安装结构进行改进。

技术实现要素：

针对现有技术的不足，本实用新型的主要目的是提供一种可反复使用的马桶盖安装机构，其用于将马桶盖快速、牢固、可拆卸地安装到马桶底座上。

为了实现上述目的，本实用新型的马桶盖安装机构包括：铰接座；螺纹连接杆，与铰接座连接；弹性膨胀套，套设在螺纹连接杆上，并被配置为设置在形成于马桶底座的安装孔中。其中，该马桶盖安装机构还包括：

第一扩套件，套设在螺纹连接杆上，并位于弹性膨胀套靠近铰接座的一侧；

第二扩套件，套设在螺纹连接杆上，并位于弹性膨胀套远离铰接座的一侧；

其中，第一扩套件和第二扩套件的至少一部分伸入弹性膨胀套内部；在第一扩套件和第二扩套件的共同作用下，弹性膨胀套整体上发生径向膨胀，以被锁紧在马桶底座的安装孔中。

本实用新型中，通过第一扩套件和第二扩套件的设置而使得弹性膨胀套整体上发生径向膨胀，这显著增大了弹性膨胀套和马桶底座之间的接合面积与接合力，甚至使得弹性膨胀套的整个外周面完全与马桶底座安装孔的内周面之间相互接合，或使得马桶底座安装孔的整个内周面完全与弹性膨胀套的外周面之间相互接合，从而能够将弹性膨胀套牢固地锁紧在马桶底座的安装孔内，解决了现有技术中马桶盖和马桶底座之间的连接不够牢固的问题。另外，由于采用了具有弹性回复能力的弹性膨胀套，因而本实用新型的马桶盖安装机构可以重复使用，有效降低了用户的使用成本，且节约资源。

根据本实用新型的一种优选实施方式，上述的弹性膨胀套由橡胶弹性体制备而成。考虑到长期处于潮湿和有腐蚀性的使用环境中，因此弹性膨胀套最好具有较好的耐候性。本实用新型的优选实施方式中采用由橡胶弹性体制备而成的弹性膨胀套，以有效延长马桶盖安装机构的使用寿命。

作为一种实施方式，本实用新型的马桶盖安装机构可以进一步包括锁紧螺母，其螺合于螺纹连接杆且位于第二扩套件的下方；当该锁紧螺母向铰接座方向运动时，第一扩套件和第二扩套件的至少一部分被压入弹性膨胀套内部，以使得弹性膨胀套整体上发生径向膨胀。本实用新型中，“下方”、“上方”是就马桶盖安装机构处于使用状态时的方位而言的。

作为另一实施方式，上述的第二扩套件可以包括与螺纹连接杆形成螺纹连接的锁紧部分；当该锁紧部分向铰接座方向运动时，第一扩套件和第二扩套件的至少一部分被压入弹性膨胀套内部，以使得弹性膨胀套整体上发生径向膨胀。

根据本实用新型的一种具体实施方式，铰接座具有至少两个连接孔，螺纹连接杆经由该至少两个连接孔中的一个与铰接座连接。通常，不同马桶底座中其安装孔的位置并不相同，这就给马桶盖和马桶底座之间的准确定位带来麻烦。本实用新型在铰接座中设置至少两个连接孔，使用者可以根据马桶底座中安装孔的位置来选择将螺纹连接杆与该至少两个连接孔中的适当连接孔连接，以使得马桶盖可相对于马桶底座被准确定位，从而使得本实用新型的安装机构能够适用于更多种类型的马桶盖和马桶底座。

本实用新型的马桶盖安装机构中，螺纹连接杆可以与铰接座的连接孔之间螺纹连接。这样可以方便地将马桶盖和安装机构进行分离，以便于在更换马桶盖时对安装机构进行重复利用。另外，在螺纹连接杆为一螺栓的情况下，可以将该螺栓穿过连接孔而使得螺栓头压靠在铰接座上，以实现螺栓和铰接座之间的相互连接和定位。需要说明的是，虽然不是优选，但本实用新型中螺纹连接杆也可以与铰接座形成为一体或者不可拆卸地固定连接。

根据本实用新型的另一具体实施方式，第一扩套件形成有伸入弹性膨胀套内部的第一锥面，第二扩套件形成有伸入弹性膨胀套内部的第二锥面。其中，第一锥面和第二锥面均可以部分或者全部地伸入弹性膨胀套内部。这样的好处在于，第一扩套件和第二扩套件可以较为容易地被压入弹性膨胀套内，且弹性膨胀套在其周向上具有较为均匀的弹性变形量。

本实用新型中，弹性膨胀套可以包括至少两个第一间隙槽和至少两个第二间隙槽；该第一间隙槽自弹性膨胀套的第一端部向弹性膨胀套的第二端部延伸，第二间隙槽自弹性膨胀套的第二端部向弹性膨胀套的第一端部延伸。这样的好处在于，可以降低第一扩套件和第二扩套件被压入弹性膨胀套内时所受到的阻力，并使得弹性膨胀套较易产生径向膨胀且不易损坏，安装机构也就能够被更多次地重复使用。

上述膨胀套中，第一间隙槽和第二间隙槽优选设置为在弹性膨胀套的周向上依次交替分布，以使得弹性膨胀套的径向膨胀整体上更为均匀，且安装机构和马桶盖能够相对于马桶底座被更精确地定位。

作为本实用新型的一种可选实施方式，其中：

上述的螺纹连接杆为一螺栓，该螺栓的螺栓头向下施加压力至铰接座；其中，螺栓头可以直接压靠在铰接座上以直接向铰接座施加压力，也可以经由第一扩套件或可能设置在铰接座和螺栓头之间的垫片来间接地向铰接座施加压力；

弹性膨胀套包括至少两个第一间隙槽和至少两个第二间隙槽，该第一间隙槽自弹性膨胀套的第一端部向弹性膨胀套的第二端部延伸，第二间隙槽自弹性膨胀套的第二端部向弹性膨胀套的第一端部延伸；

第二扩套件包括与螺栓形成螺纹连接的锁紧部分、和至少一个防转筋；该防转筋伸入第二间隙槽内，以阻止弹性膨胀套和第二扩套件之间的相对转动。

上述技术方案中，可以从铰接座一侧，也就是马桶底座的上方对螺栓头进行转动操作，使得锁紧部分向铰接座方向运动，以将第一扩套件和第二扩套件的至少一部分压入弹性膨胀套内部，从而使得弹性膨胀套整体上发生径向膨胀，并最终将安装机构固定在马桶底座上。由于可以从马桶底座的上方进行安装机构的固定，因而该技术方案极大地提高了马桶盖安装操作的便利性。

为了更清楚地阐述本实用新型的目的、技术方案及优点，下面结合附图和具体实施方式对本实用新型做进一步的详细说明。

附图说明

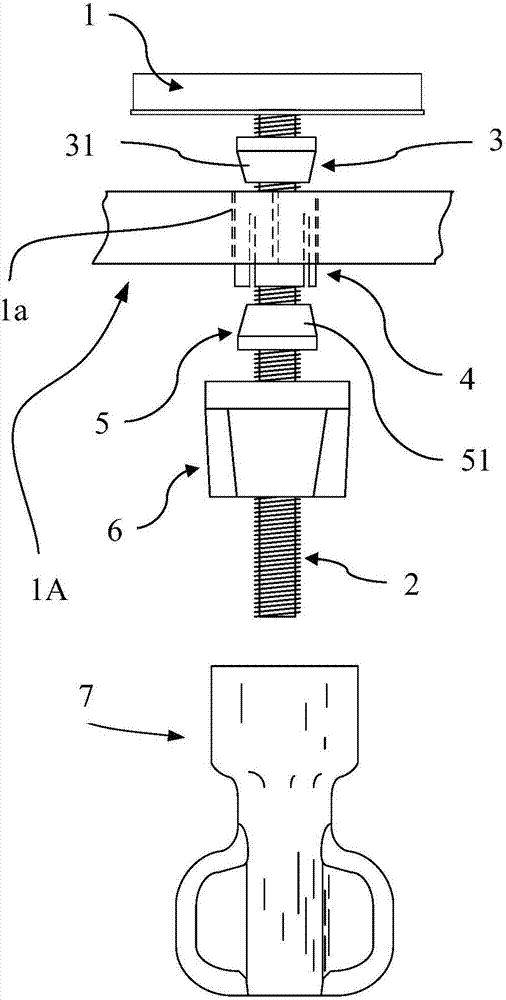

图1是本实用新型马桶盖安装机构实施例一的结构分解图；

图2是本实用新型马桶盖安装机构实施例一的主视图；

图3是图2所示安装机构中弹性膨胀套处于径向膨胀状态时的立体图；

图4是本实用新型马桶盖安装机构实施例二的结构分解图；

图5是本实用新型马桶盖安装机构实施例二的主视图。

具体实施方式

马桶盖安装机构实施例一

图1是本实施例马桶盖安装机构的结构分解图，图2是图1所示马桶盖安装机构的主视图，图3是其中弹性膨胀套处于径向膨胀状态时的立体图。

如图1所示，本实施例的安装机构包括铰接座1、螺纹连接杆2、第一扩套件3、弹性膨胀套4、第二扩套件5和锁紧螺母6。其中：

铰接座1包括铰接轴和/或铰接孔(图中未示出)，铰接轴和/或铰接孔用于与马桶盖的上盖和/或座圈(图中未示出)形成铰接连接。铰接座1上均匀分布有5个间隔设置的螺纹连接孔11，螺纹连接杆2的一端与螺纹连接孔11形成螺纹连接。

弹性膨胀套4由橡胶弹性体材料制备而成，包括多个第一间隙槽41和多个第二间隙槽42。其中，第一间隙槽41自弹性膨胀套4的第一端部向弹性膨胀套4的第二端部延伸，第二间隙槽42自弹性膨胀套4的第二端部向弹性膨胀套4的第一端部延伸。在弹性膨胀套4的周向上，第一间隙槽41和第二间隙槽42依次交替分布；在弹性膨胀套4的轴向上，第一间隙槽41和第二间隙槽42的长度大于弹性膨胀套4长度的一半，具体为大致弹性膨胀套4长度的四分之三。

如图1-2所示，弹性膨胀套4套设在螺纹连接杆2上，并被配置为设置在形成于马桶底座1A的安装孔1a中。第一扩套件3套设在螺纹连接杆2上，并位于弹性膨胀套4靠近铰接座1的一侧；第二扩套件5同样套设在螺纹连接杆2上，但位于弹性膨胀套4远离铰接座1的一侧。其中，第一扩套件3具有第一锥面31，第二扩套件5具有第二锥面51，第一锥面31和第二锥面51可与弹性膨胀套5的内周面接合，以向弹性膨胀套5施加使其发生径向膨胀的作用力。

锁紧螺母6螺合于螺纹连接杆2，并且位于第二扩套件5的下方。参见图2所示，当利用套筒扳手7从马桶底座1A的下方拧紧锁紧螺母6时，锁紧螺母6向铰接座1的方向运动，从而使得第一扩套件3的第一锥面31和第二扩套件5的第二锥面51被压入弹性膨胀套3内部。

参见图2至3所示，在第一扩套件3和第二扩套件5的共同作用下，弹性膨胀套4整体上发生径向膨胀，以被锁紧在马桶底座1A的安装孔1a中，从而使得安装机构被牢固地锁定在马桶底座1A上。

相反地，当松开锁紧螺母6时，弹性膨胀套4产生径向收缩，以与马桶底座1A的安装孔1a分离，从而可将安装机构从马桶底座1A上拆卸。也就是说，本实用新型的马桶盖安装机构是可以重复使用的。

马桶盖安装机构实施例二

图4是本实施例马桶盖安装机构的结构分解图，图5是图4所示马桶盖安装机构的主视图。

如图4和5所示，本实施例的安装机构包括铰接座1’、螺纹连接杆2’、第一扩套件3’、弹性膨胀套4’和第二扩套件5’。其中：

铰接座1’包括铰接轴和/或铰接孔(图中未示出)，铰接轴和/或铰接孔用于与马桶盖的上盖和/或座圈(图中未示出)形成铰接连接。铰接座1’上还均匀分布有5个间隔设置的连接孔11’。螺纹连接杆2’为一螺栓，其螺纹杆21’穿过相应的连接孔11’，且其螺栓头22’压靠在铰接座1’上。

弹性膨胀套4’由橡胶弹性体材料制备而成，包括多个第一间隙槽41’和多个第二间隙槽42’。其中，第一间隙槽41’自弹性膨胀套4’的第一端部向弹性膨胀套4’的第二端部延伸，第二间隙槽42’自弹性膨胀套4’的第二端部向弹性膨胀套4’的第一端部延伸。在弹性膨胀套4’的周向上，第一间隙槽41’和第二间隙槽42’依次交替分布；在弹性膨胀套4’的轴向上，第一间隙槽41’和第二间隙槽42’的长度大于弹性膨胀套4’长度的一半，具体为大致弹性膨胀套4’长度的四分之三。

弹性膨胀套4’套设在螺纹连接杆2’上，并被配置为设置在形成于马桶底座1B的安装孔1b中。第一扩套件3’套设在螺纹连接杆2’上，并位于弹性膨胀套4’靠近铰接座1’的一侧；第二扩套件5’同样套设在螺纹连接杆2’上，但位于弹性膨胀套4’远离铰接座1’的一侧。其中，第一扩套件3’具有第一锥面31’，第二扩套件5’具有第二锥面51’，第一锥面31’和第二锥面51’可与弹性膨胀套5’的内周面接合，以向弹性膨胀套5’施加使其发生径向膨胀的作用力。

另外，第二扩套件5’还包括与螺纹连接杆2’形成螺纹连接的锁紧部分52’和多个防转筋53’，防转筋53’可伸入第二间隙槽42’内，以阻止弹性膨胀套4’和第二扩套件5’之间的相对转动。其中，防转筋53’形成在第二锥面51’上。

当将本实施例的安装机构固定至马桶底座1B时，首先使得弹性膨胀套4’初步锁定在安装孔1b中，并使得防转筋53’进入第二间隙槽42’内。而后，如图5所示，利用内六角扳手7’从马桶底座上方拧紧螺纹连接杆2’，则第一扩套件3’的第一锥面31’和第二扩套件5’的第二锥面51’被进一步压入弹性膨胀套3’内部。在第一扩套件3’和第二扩套件5’的共同作用下，弹性膨胀套4’整体上发生进一步的径向膨胀，以被锁紧在马桶底座1B的安装孔1b中，从而使得安装机构被牢固地锁定在马桶底座1B上。

虽然以上通过实施例描绘了本实用新型，但应当理解的是，本领域技术人员在不脱离本实用新型的发明范围内，可对本实用新型作各种修饰、变化及应用，凡此仍应为本实用新型的发明范围所涵盖。
