电动风雨密卷帘门的制作方法

本实用新型涉及一种电动风雨密卷帘门，主要用于船舶上的机修间、机库、工程车间、大型设备存储空间的大门上，属于船舶配件技术领域。

背景技术：

船舶上的机修间、机库、工程车间、大型设备存储空间的大门由于长度较大，无法用常规的舱门来制作，通常选用卷帘门来替代舱门使用。但由于卷帘门过长，卷帘门只有两侧与门框接触，导致卷帘门容易出现晃动，强度和刚度不高，同时舱门由于需要较高的风雨密要求，通常的卷帘门无法到达这一要求，因此限制了其应用。

技术实现要素：

本实用新型的目的在于克服上述不足，提供一种避免晃动，强度和刚度较高的电动风雨密卷帘门。

本实用新型的目的是这样实现的：

一种电动风雨密卷帘门，它包括门框构件，门框构件的中间设置有卷帘门，所述卷帘门从上到下由多个门页连接而成，所述卷帘门的两侧和底部均设有胶条，卷帘门的每片门页两端的后侧均通过支脚与滑轮固定，所述滑轮装在滑轨装置的轨道中，所述卷帘门的两侧通过传动装置来提升或下降，所述传动装置通过齿轮带动，该齿轮由传动机组装置提供动力，所述传动机组装置与控制箱相连，该控制箱用来控制卷帘门的开关，控制箱上还接有报警器和按钮盒。

本实用新型电动风雨密卷帘门具有以下优点：

这种电动风雨密卷帘门通过将滑轨装置倾斜设置，滑轨装置下端靠近卷帘门，上端远离卷帘门，这样卷帘门在关到底时，卷帘门与滑轨装置不存在间隙，因此卷帘门不会晃动，从而提高了卷帘门的强度和刚度，并且卷帘门升起时不会受到较大的阻力，从而方便升起；同时卷帘门的两侧和底部均设有胶条来起密封作用，保证了卷帘门达到风雨密的要求。

附图说明

图1为本实用新型电动风雨密卷帘门的结构示意图。

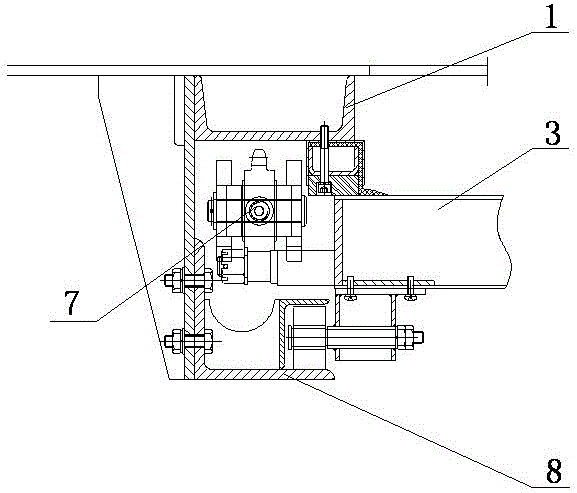

图2为本实用新型中门页与滑轨装置连接处的放大图。

图3为卷帘门与传动机组装置的连接关系图。

图中：门框构件1、卷帘门2、门页3、传动装置4、滑轮7、滑轨装置8、传动机组装置9、控制箱10、报警器11、按钮盒12。

具体实施方式

参见图1至图3，本实用新型涉及一种电动风雨密卷帘门，它包括门框构件1，门框构件1的中间设置有卷帘门2，所述卷帘门2从上到下由多个门页3连接而成，所述卷帘门2的两侧通过传动装置4来提升或下降，所述卷帘门2的两侧和底部均设有胶条来起密封作用，从而保证了卷帘门达到风雨密的要求。

卷帘门2的每片门页3两端的后侧均通过支脚与滑轮7固定，所述滑轮7装在滑轨装置8的轨道中，该滑轨装置8位于卷帘门2的后侧。

所述传动装置4通过齿轮带动，该齿轮由传动机组装置9提供动力，所述传动机组装置9与控制箱10相连，该控制箱10用来控制卷帘门2的开关，同时控制箱10上还接有报警器11和按钮盒12用来起报警和现场操控的作用。
