长卷画超省空间的画桌的制作方法

本实用新型涉及一种长卷画超省空间的画桌，属于美术工具技术领域。

背景技术：

美术界中，长卷画一直深受美术爱好者的热爱与追捧，很多画者也开始临摹和创造长卷画。所谓的长卷画是字画装裱成长轴一卷，成为长卷。长卷画面连续不断，多是横看的。随着科技的发展，时代的进步，现在的长卷已经是一体式的画卷了，无需装裱，一般在3米以上。由于长卷画的画卷较长，需要较大的作画空间或作画桌台，使得很多画者由于空间的限制无法创造长卷画。因此，十分需要一种工具，能使作画者在有限的小空间内也能进行长画幅画卷的创造。

技术实现要素：

为了克服现有技术存在的不足，本实用新型提供了一种长卷画超省空间的画桌，占用空间小，使作画者在有限的空间内也能在现有的长画幅画卷上进行创造，且能加快画卷干燥速度。

本实用新型解决其技术问题所采用的技术方案：一种长卷画超省空间的画桌，由桌面、夹画器、钢丝绳、拱形架、支杆、导轮座、导轮、摇把、烘干灯、桌腿、长轴和横板组成，桌面为一矩形板，桌面底面设有桌腿，桌面上方设有前后两相同的拱形架，所述的拱形架中部与桌面平行、两端垂直向下，两拱形架的右端均垂直固定在桌面顶面的最右侧，两拱形架中部通过横板相连，两拱形架左端均在桌面左侧面外，桌面顶面左侧竖直向上设有两根支杆，两支杆端部支撑梁拱形架；两拱形架的左侧端部均设有导轮座，导轮座内均设有导轮，长轴穿过两导轮的中心将两导轮固定，长轴的后方端部为摇把；所述的拱形架外侧为导线槽，导线槽上架有钢丝绳，两钢丝绳端部设有夹画器，两钢丝绳另一端固定在导轮上；其中，所述的夹画器位于拱形架右侧，在夹画器左侧桌面上固定有一烘干灯。

本实用新型的有益效果是：本实用新型解决了目前作画者创造长画幅画卷只能在较大的空间内或较大的桌台上才能进行创造的问题，提供了一种长卷画超省空间的画桌，占用空间小，使作画者在有限的空间内也能在现有的长画幅画卷上进行创造，且能加快画卷干燥速度。边作画的同时边将画卷烘干，结构简单，易于安装，使用的各个环节均宜于控制，制作成本低廉。

附图说明

下面结合附图和具体实施方式对本实用新型进一步说明。

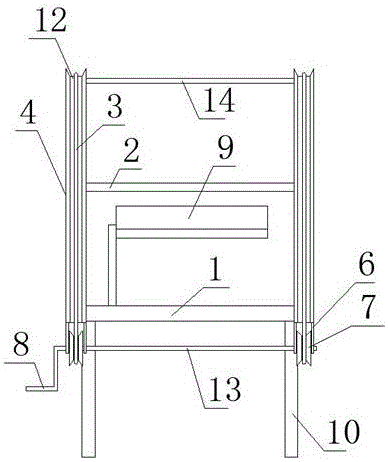

图1为本实用新型的主视图。

图2为本实用新型的侧视图。

图中标号：

1、桌面，2、夹画器，3、钢丝绳，4、拱形架，5、支杆，6、导轮座，7、导轮，8、摇把，9、烘干灯，10、桌腿，11、画卷，12、导线槽，13、长轴，14、横板。

具体实施方式

如图1-2所示，一种长卷画超省空间的画桌，由桌面1、夹画器2、钢丝绳3、拱形架4、支杆5、导轮座6、导轮7、摇把8、烘干灯9、桌腿10、长轴13和横板14组成，桌面1为一矩形板，桌面1底面设有桌腿10，桌面1上方设有前后两相同的拱形架4，所述的拱形架4中部与桌面1平行、两端垂直向下，两拱形架4的右端均垂直固定在桌面1顶面的最右侧，两拱形架4中部通过横板14相连，两拱形架4左端均在桌面1左侧面外，桌面1顶面左侧竖直向上设有两根支杆5，两支杆5端部支撑两拱形架4；两拱形架4的左侧端部均设有导轮座6，导轮座6内均设有导轮7，长轴13穿过两导轮7的中心将两导轮7固定，长轴13的后方端部为摇把8；所述的拱形架4外侧为导线槽12，导线槽12上架有钢丝绳3，两钢丝绳3端部设有夹画器2，两钢丝绳3另一端固定在导轮7上；其中，所述的夹画器2位于拱形架4右侧，在夹画器2左侧桌面1上固定有一烘干灯9。

使用时，将画卷11一端固定在夹画器2上，然后将画卷11铺于桌面1上，画者位于摇把8一侧在桌面1上进行作画， 画者画完一部分后，即可手摇摇把8，夹画器2就会拉动画卷11的端部将画好的画幅提起，烘干灯9照射该段画幅，确保画幅不被污染，防止画迹在未干的情况下互相干扰，影响画幅美感。反复操作，直到完成整副画卷即可。
