一种淋浴搓澡多功能洗澡机的制作方法

本实用新型涉及一种淋浴搓澡多功能洗澡机。

背景技术：

人们经常会通过淋浴的方式来清洗身体上的污垢，使自身保持良好的卫生，而在淋浴过程中为了保证能够最大程度上去除污垢，人们总是通过双手对皮肤进行揉搓的方式来达到去除深层污垢的作用，但是为了保证去除深层污垢的效果，需要清洗人员的双手始终维持在较强的力度，而清洗人员揉搓时间一旦过长，双手便会感到酸累，影响去除深层污垢的效果，且双手的伸展范围存在限制，清洗人员很难通过双手对身体所有的位置都进行揉搓，尤其是背部，因此清洗完成后的清洗人员会存在身体局部没有清洗干净的情况，无法保证清洗完成后的清洗人员的身体卫生。

技术实现要素：

本实用新型要解决的技术问题是提供一种淋浴搓澡多功能洗澡机，它不仅能始终保持稳定的揉搓力度，使清洗人员在清洗过程中去除深层污垢的效果最佳，且能对身体所有位置进行揉搓，使清洗完成后的清洗人员的身体卫生得到保障。

本实用新型解决上述技术问题采用的技术方案为：

本实用新型公开一种淋浴搓澡多功能洗澡机，包括主体机架、设于主体机架上方的顶部支座以及设于主体机架下方的底部支座，顶部支座与底部支座之间设有主搓辊，主体机架上设有功能触摸屏以及至少一个阀门，主体机架一侧设有扶手，主体机架上设有手持花洒接口，手持花洒接口处安装有手持花洒，其特征在于：所述主搓辊上端连接有转轴；所述顶部支座内设有一主电机；所述主电机通过蜗轮蜗杆机构与转轴相连接；所述底部支座上设有一轴座；所述轴座连接有一凸轮轴，凸轮轴上端固定有一端面凸轮；所述端面凸轮上端斜切有一端面凸轮面；所述主搓辊下方设有一旋转管，旋转管内壁下端设有一活动部，活动部紧贴于端面凸轮面上；所述顶部支座与主搓辊之间设有一复位弹簧；所述顶部支座下方设有花洒头、喷淋头；所述喷淋头位于主搓辊正上方；所述主搓辊上设有若干呈圆周均匀分布的插槽；所述主搓辊外表面设有若干呈圆周均匀分布且与插槽相贯通的辅助槽，辅助槽宽度小于插槽宽度；所述主搓辊外围有一搓布，搓布两边通过拉链相连接；所述搓布通过拉链相连接的部位穿过辅助槽进入插槽内，插槽内插有一与其相匹配的定位插片，定位插片将搓布通过拉链相连接的部位固定于插槽内，并使拉链与插槽内壁紧贴；所述主体机架上设有一手持搓辊接口，手持搓辊接口处安装有与其相匹配的手持搓辊。

所述定位插片为塑料材料。

所述喷淋头上设有一供水接头。

所述主体机架内设有减速电机；所述减速电机通过软轴与手持搓辊相连接；所述手持搓辊内设有一供水通道；所述手持搓辊上设有与供水通道相贯通的供水接口；所述手持搓辊外表面设有若干均匀分布的凸点，手持搓辊外套有搓布套。

所述搓布表面布满有均匀分布的斜纹。

所述搓布表面布满有均匀分布的网纹。

所述搓布表面布满有均匀分布的直纹或平纹。

所述主体机架上设有一紧急开关。

所述插槽与辅助槽之间形成一T型槽。

所述主搓辊与凸轮轴之间设有滑动轴承。

本实用新型的有益效果是：

与现有技术相比，采用本实用新型结构的淋浴搓澡多功能洗澡机的主搓辊旋转的力来自主电机，因此主搓辊能够始终维持一个恒定的揉搓力，能在去除深层污垢时达到最佳效果，且根据实际所需，可通过调控第一减速电机来改变主搓辊旋转的速度以及方向，随着主搓辊的转速改变，主搓辊的力度也会随之改变，清洗人员可选择一个最适合自身的转速来对身体皮肤进行揉搓。

与现有技术相比，采用本实用新型结构的淋浴搓澡多功能洗澡机在清洗人员需要清洗身体某个部位时，只要将其贴于主搓辊，搓布便会对该部位进行搓动达到清洗的效果，且人体在清洗过程中可以自由进行活动，做出各种方便清洗的动作，因此清洗人员在各种动作下能够将所要清洗的部位贴于主搓辊，使清洗人员的每个部位都能得到清洗，保证了清洗完成后的清洗人员的身体卫生。

附图说明

图1是本实用新型淋浴搓澡多功能洗澡机的结构示意图；

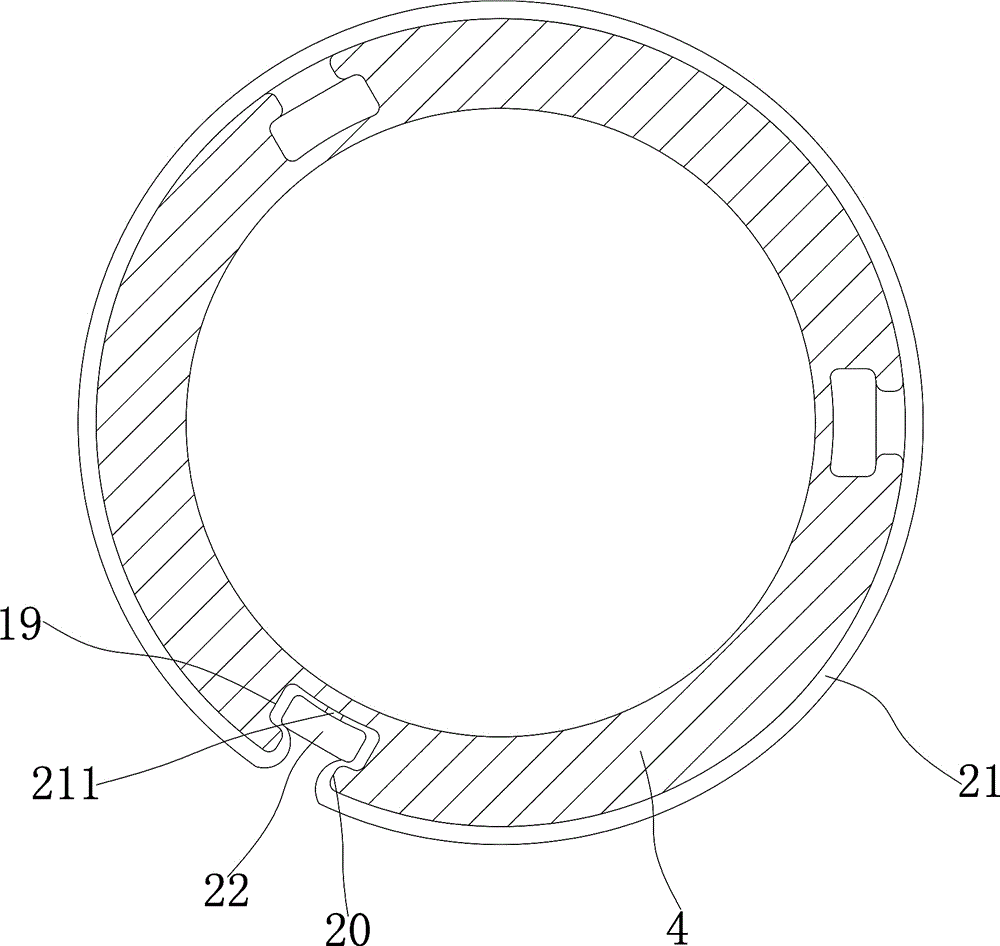

图2是主搓辊的结构示意图；

图3是手持搓辊的结构示意图。

具体实施方式

下面结合附图和具体实施方式对本发明作进一步详细的说明：

请参阅图1至图3，本实用新型提供一种淋浴搓澡多功能洗澡机，包括主体机架1、设于主体机架1上方的顶部支座2以及设于主体机架1下方的底部支座3，顶部支座2与底部支座3之间设有主搓辊4，主体机架1上设有功能触摸屏5以及至少一个阀门，主体机架1一侧设有扶手101，主体机架上设有手持花洒接口6，手持花洒接口6处安装有手持花洒，所述主搓辊4上端连接有转轴7；所述顶部支座2内设有一主电机8；所述主电机8通过蜗轮蜗杆机构9与转轴7相连接；所述底部支座3上设有一轴座10；所述轴座10连接有一凸轮轴11，凸轮轴11上端固定有一端面凸轮12；所述端面凸轮12上端斜切有一端面凸轮面13；所述主搓辊4下方设有一旋转管14，旋转管14内壁下端设有一活动部15，活动部15紧贴于端面凸轮面13上；所述顶部支座2与主搓辊4之间设有一复位弹簧16；所述顶部支座2下方设有花洒头17、喷淋头18；所述喷淋头18位于主搓辊4正上方；所述主搓辊4上设有若干呈圆周均匀分布的插槽19；所述主搓辊4外表面设有若干呈圆周均匀分布且与插槽19相贯通的辅助槽20，辅助槽20宽度小于插槽19宽度；所述主搓辊4外围有一搓布21，搓布21两边通过拉链211相连接；所述搓布21通过拉链211相连接的部位穿过辅助槽20进入插槽19内，插槽19内插有一与其相匹配的定位插片22，定位插片22将搓布21通过拉链相连接的部位固定于插槽19内，并使拉链211与插槽19内壁紧贴；所述主体机架1上设有一手持搓辊接口23，手持搓辊接口23处安装有与其相匹配的手持搓辊24。

所述定位插片22为塑料材料。

所述喷淋头18上设有一供水接头25。

所述主体机架1内设有减速电机；所述减速电机通过软轴26与手持搓辊24相连接；所述手持搓辊24内设有一供水通道27；所述手持搓辊24上设有与供水通道27相贯通的供水接口28；所述手持搓辊24外表面设有若干均匀分布的凸点29，手持搓辊24外套有搓布套。

所述搓布21表面布满有均匀分布的斜纹。

所述搓布21表面布满有均匀分布的网纹。

所述搓布21表面布满有均匀分布的直纹或平纹 。

所述主体机架1上设有一紧急开关30。

所述插槽19与辅助槽20之间形成一T型槽。

所述主搓辊4与凸轮轴11之间设有滑动轴承31。

本实用新型的使用方法如下：

清洗人员需要对身体进行清洗时，可以先通过功能触摸屏5打开花洒头17，使水流从花洒头17流出供清洗人员淋浴，清洗人员也可通过手持花洒将全身淋湿，然后需要对身体进行揉搓从而去除深层污垢时，可通过功能触摸屏5开启主电机8，使其开始运行。

当主电机8进行运行时，主电机8将旋转的力传递至蜗轮蜗杆机构9上，蜗轮蜗杆机构9则会通过转轴7使主搓辊4发生旋转，此时清洗人员只需将自己需要清洗的身体部位与主搓辊4相贴合，围于主搓辊外的搓布21便会对清洗人员身体部位进行揉搓，由于主搓辊4旋转的力来自主电机，所以主搓辊4能够始终维持一个恒定的揉搓力，能在去除深层污垢时达到最佳效果，且根据实际所需，可通过调控主电机8来改变主搓辊4旋转的速度以及方向，随着主搓辊4的转速改变，主搓辊4的力度也会随之改变，因此清洗人员可选择一个最适合自身的转速来对身体皮肤进行揉搓，

当主电机8发生旋转时，凸轮轴11是固定不动的，固定于凸轮轴上的端面凸轮12也保持固定不动的状态，此时主搓辊4随着主电机8发生旋转，由于端面凸轮12上端斜切有端面凸轮面13，因此当主搓辊4发生旋转时，通过重力紧贴端面凸轮面的活动部15随着主搓辊4发生旋转，在活动部15旋转过程中，活动部15会顺着端面凸轮面13的轨迹进行旋转，当活动部15旋转至端面凸轮面13最高点时，主搓辊4旋转至最上方，当活动部15旋转至端面凸轮面13最低点时，主搓辊4旋转至最下方，只需主电机8不断旋转，主搓辊4便能始终顺着凸轮轴11的轨迹维持不断反复的上下轴向移动，从而使主搓辊4对清洗人员产生的揉搓的力的方向发生改变，达到不同的揉搓效果，且在清洗过程中，清洗人员可扶于扶手上，提高清洗时的安全性。

当清洗人员需要进行背部清洗时，只需要将背部贴于主搓辊4表面即可，而清洗人员需要清洗身体某个部位时，只要将其贴于主搓辊4，搓布便会对该部位进行搓动达到清洗的效果，且人体在清洗过程中可以自由进行活动，做出各种方便清洗的动作，因此清洗人员在各种动作下能够将所要清洗的部位贴于主搓辊4，使清洗人员的每个部位都能得到清洗，保证了清洗完成后的清洗人员的身体卫生，若是在清洗过程中出现意外时，可通过紧急开关使主搓辊停止运行，提高安全性。

在主搓辊4通过搓布21对清洗人员身体进行搓洗时，清洗人员可通过供水接头25将喷淋头18与水管连接，再通过打开阀门使水流从喷淋头18流出，由于喷淋头18位于主搓辊4正上方，当水流从喷淋头18流出时，水流则会打湿搓布，并在搓布21搓洗清洗人员身体过程中，洗涤掉搓洗出来的污垢，且水布满搓布21时，能够增加搓布21的柔软性，提高搓布21搓洗皮肤时的舒适度，且可根据搓洗感觉的不同，选择表面布有不同纹路的搓布，比如具有斜纹、直纹、网纹等不同纹路的搓布，且以上这些搓布皆具有一定的按摩效果，增加皮肤的舒适度。

搓布21通过定位插片22插于插槽19内将用于连接搓布21两边的拉链嵌于插槽19内，从而使搓布21能够稳稳的固定在主搓辊4上，保证主搓辊4旋转时，搓布21不会掉落，为了增加搓布21围于主搓辊4上的牢固性，可在搓布21上与其他辅助槽20位置相对应的部位也嵌入到插槽19内，并通过定位插片22进行固定。

如果清洗人员的一些身体局部部位不适合通过主搓辊4进行清洗时，可开启减速电机，握住手持搓辊的把手32，用手持搓辊24对身体进行清洗，减速电机通过软轴26带动手持搓辊24进行旋转，手持搓辊24则利用该股旋转力对身体进行清洗，设于手持搓辊表面的凸点29不仅能提高搓洗效果，且能起到按摩的作用，在使用手持搓辊时，可在手持搓辊上套上搓洗用的搓布套，搓布套结构类似手套结构，具有弹性特性，在搓布套套于手持搓辊上时，搓布套通过自身的弹性紧贴于手持搓辊表面，不会出现掉落的情况，在不使用时，直接从手持搓辊上褪下即可，搓布套可以直接一次性进行使用，在不同清洗人员使用手持搓辊进行清洗时，每个清洗人员都可套上专属自己的搓布套，从而使清洗时的卫生得到保障，用手持搓辊24搓洗皮肤时，若皮肤感觉过于干燥，则可通过供水接口28连接水管，使水流进入供水接口28，从而流入到与供水接口28相贯通的供水通道27内，随后溢至手持搓辊24表面，增加皮肤被搓洗时的舒适度，更可将搓洗出来的污垢清洗掉。
