洗背机及沐浴装置的制作方法

本实用新型涉及生活用品领域，具体涉及一种洗背机及沐浴装置。

背景技术：

随着社会的进步，人们对生活品质的要求越来越高。经过一天繁忙的劳动之后，大部分人都会通过洗澡来消解疲劳。但是，在洗澡过程中，人们常常会被背部搓洗的问题所困扰，由此出现了手持式和大型箱式的按摩沐浴器。但是，手持式的按摩沐浴器在沐浴过程中不方便，用不上力，清洁背部仍旧不彻底，不能更好的解决自己背部的卫生状况，而大型箱式的制造运输成本高，不宜清洁内部结构，导致细菌滋生，且占用空间大。

技术实现要素：

本实用新型的一个目的在于提出一种操作方便、清洁彻底且成本低廉的洗背机。

根据本实用新型的洗背机，包括：本体、清洁装置、清洗剂喷淋装置、握把和控制器；所述清洁装置和所述清洗剂喷淋装置设置在所述本体上，所述握把与所述本体可转动连接，所述清洁装置包括清洁头和与所述清洁头传动连接的驱动电机，所述控制器与所述清洁装置连接。

根据本实用新型的洗背机，操作方便，清洁彻底，安全舒适，成本低廉，占用空间小，解决了沐浴过程中背部清洁不方便的问题。

另外，根据本实用新型上述实施例的洗背机，还可以具有如下附加的技术特征：

进一步地，所述洗背机还包括悬吊装置，所述悬吊装置与所述本体可伸缩连接。

进一步地，所述清洁头设置为圆盘状，所述清洁头上设置有垂直于盘面的转轴，所述转轴与所述驱动电机连接。

进一步地，所述控制器与所述清洗剂喷淋装置连接。

进一步地，所述洗背机还包括震动单元，所述震动单元分别与所述清洁头和所述控制器连接。

进一步地，所述控制器固定在所述握把上。

进一步地，所述洗背机还包括握把收纳装置，所述握把收纳装置固定在所述洗背机上。

本实用新型的另一个目的在于提出一种沐浴装置。

根据本实用新型的沐浴装置，包括淋浴头和上述的洗背机。

本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

附图说明

图1是根据本实用新型的洗背机的主视图；

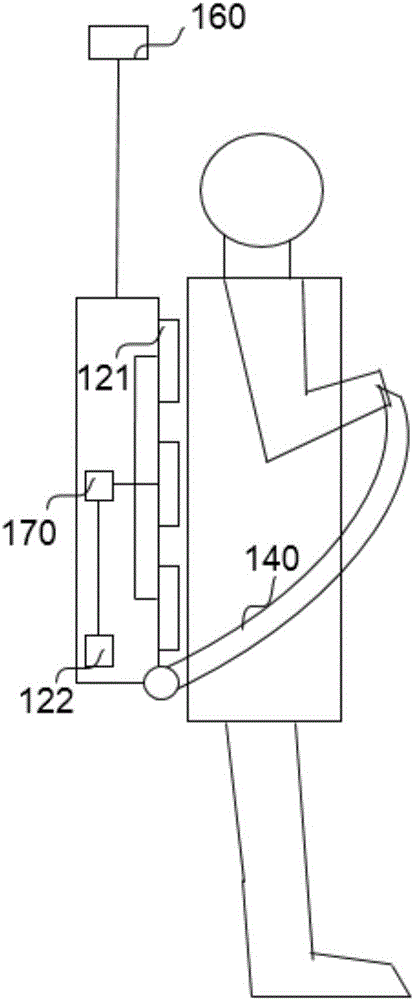

图2是根据本实用新型的洗背机的侧视图；

图3是根据本实用新型的沐浴装置的侧视图。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

如图1和图2所示，根据本实用新型的一种洗背机100，包括本体110、清洁装置120、清洗剂喷淋装置130、握把140和控制器150。

其中，清洁装置120和清洗剂喷淋装置130设置在本体110上，用于清洗和清洁。握把140与本体110可转动连接，清洁装置120包括清洁头121和与清洁头121传动连接的驱动电机122，用户通过握把140可以控制本体110与人体贴近的程度从而可以控制按摩的力度，具体地讲，可以将本体110向前方轻推，利用腰部作为支点，将清洁头121贴在背部，从而可以掌握清洁的力度。控制器150与清洁装置120连接，以控制清洁装置120进行清洁，同时，握把140和控制器150结合使用，可以控制清洁的力度和方式，给用户以更多的清洁方式的选择和更好的体验。

优选地，本实用新型的洗背机100还包括悬吊装置160，悬吊装置160与本体110可伸缩连接。通过悬吊装置160可以将本体110吊装在墙壁上方或者垂吊在屋顶，用时可以直接拉下，用完之后可以回复至墙壁上方或者屋顶的位置，从而可以节省空间。

优选地，清洁头121设置为圆盘状，清洁头121上设置有垂直于盘面的转轴，转轴与驱动电机连接，通过驱动电机带动转轴运动，从而可以通过控制器150实现清洁头121沿转轴周向或者径向运动。

优选地，控制器150还可以与清洗剂喷淋装置130连接，通过控制器150控制清洗剂喷淋装置130喷出清洗剂以及清洗剂的用量。

优选地，本实用新型的洗背机100还包括震动单元170，震动单元170分别与清洁头121和控制器150连接。震动单元170可以使清洁头121具有震动功能，从而在洗背的过程中同时实现按摩的作用，以帮助用户消除疲劳。

优选地，控制器150固定在握把140上，一方面可以避免独立设置控制器150可能出现丢失等问题，另一方面，将控制器150设置在握把140上可以方便控制洗背机。

优选地，本实用新型的洗背机100还包括握把收纳装置180，握把收纳装置180固定在洗背机100上。在清洁背部的时候，可以把握把140从握把收纳装置180中旋转出来，进行清洁的操作；清洁完，将握把140回转到握把收纳装置180中，可以减小占地面积和避免握把单独放置在外面容易被损坏。

如图3所示，根据本实用新型的一种沐浴装置200，包括上述的洗背机100和淋浴头300，淋浴头300固定在洗背机100的上部。清洁时，可以将淋浴头300打开，进行清洁，然后将洗背机100拉下，清洁或者按摩背部，用完之后可以回复至墙壁上方或者屋顶的位置。

在使用本实用新型的洗背机100时，通过悬吊装置160可以将本体110从墙壁上方或者屋顶直接拉下，然后将握把140从握把收纳装置180中旋出，将本体110向前方轻推，利用腰部作为支点，选择合适的力度，将清洁头121贴在背部，通过控制器150控制清洁头121和清洗剂喷淋装置130，进行清洁或者按摩。清洁完，将握把140收回握把收纳装置180中，然后将洗背机100收回至墙壁上方或者屋顶的位置。

根据本实用新型的洗背机，操作方便，清洁彻底，安全舒适，成本低廉，占用空间小，解决了沐浴过程中背部清洁不方便的问题。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。

尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。
