一种电解式富氢营养饮水杯的制作方法

本实用新型涉及电解水杯技术领域，具体涉及一种电解式富氢营养饮水杯。

背景技术：

众所周知，人体是由细胞所组成的，人的疾病最终都可以归结为细胞受损，人的衰老也是由于细胞老化或坏死所造成的。而世界各地区的长寿村水源有着共同特性：小分子团、弱碱性、高含氧量、富氢离子。氢气是一种无色，无味，无毒，和无嗅的气体。氢气的独特性质，决定了氢气在生物上具有许多优点。一个比较明显的特点就是强大的穿透性，可以非常容易的进入细胞内如细胞核和线粒体等任何部位。这是奠定氢气可以用于治疗疾病的一个重要特征。氢的主要功效为：抗氧化。选择性的中和羟基自由基，亚硝酸阴离子等。氢离子与活性氧结合，还原成水，排出体外。富含氢离子的水素水(Hydrogen Water)。因此开始在国际市场上受到广泛的关注。简单的来说，水素水即为氢还原水，就是一种让水中含有强还原力的氢、与普通的水不同的，通过其抗氧化还原力、清除体内过剩活性氧氧自由基的一种饮用水。目前，市面上常见的富氢水电解水杯能得到小分子团、弱碱性、高含氧量、富氢离子的水，但是随着自来水水质的下降，现有的富氢水电解水杯得到的水，除了含有氢，还含有氯、有机物等有害物质，已经不能满足追求健康人士的要求。

技术实现要素：

本实用新型为了解决现有技术中的不足之处，提供一种电解式富氢营养饮水杯，结构简单，便于携带，不仅能产生富氢水，还在杯体前端设置了滤芯，使得电解出来的富氢水更加健康。

为解决上述技术问题，本实用新型采用如下技术方案：一种电解式富氢营养饮水杯，包括杯体、底座、杯盖和底盖，所述杯体和底座均为圆筒形结构，杯盖旋设在杯体的上部，杯体下部与底座之间通过螺纹可拆卸连接，底座下部与底盖之间通过螺纹可拆卸连接，所述底座内设置有电极卡板，电极卡板将底座内部分隔为上下两个互不连通的空腔，且电极卡板位于上部空腔的端面上设置有外电极和内电极，底座的下部空腔内设置有电源组件，电源组件通过电极卡板上内置的电路与外电极和内电极连接，所述杯体的上部还设置有可拆卸滤芯组件，滤芯组件包括外圈、内圈以及PP棉滤芯，所述外圈套设在内圈外部，且外圈与内圈之间通过三个均匀分布的连接杆固定在一起，PP棉滤芯设置在外圈与内圈之间的空腔内，所述外圈的外壁分布有三个轴向设置的弧形卡槽，杯体的内壁设置有三个与外圈上弧形卡槽相匹配的卡条，且杯体内壁位于卡条下部的位置设置有挡圈。

作为本实用新型一种电解式富氢营养饮水杯的进一步改进：所述杯体的材质为玻璃。

作为本实用新型一种电解式富氢营养饮水杯的进一步改进：所述滤芯组件的内圈上设置有便于将其取出的提把。

有益效果

本实用新型的富氢营养饮水杯，可通过其杯体底部内置的内电极和外电极对水分子进行微电解，进而得到富氢水，使得饮水杯具有养生功效，另一方面，在杯体的上端设置有PP棉滤芯，使水在电解前得到初步优化，除去水质中含有的氯、有机物等杂质，防止电解有害物质的产生，使得最终电解出来的富氢水更加健康。

附图说明

图1为本实用新型富氢营养饮水杯的结构示意图；

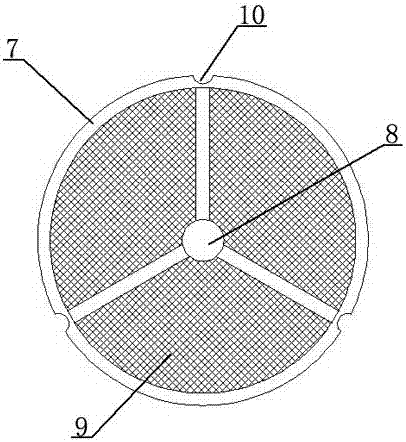

图2为本实用新型富氢营养饮水杯的滤芯组件的结构示意图；

图3为本实用新型富氢营养饮水杯的杯体的结构示意图；

图中标记：1、杯体，2、底座，3、杯盖，4、底盖，5、电极卡板，6、电源组件，7、外圈，8、内圈，9、PP棉滤芯，10、弧形卡槽，11、卡条，12、挡圈。

具体实施方式

下面结合附图和实施例对本实用新型进行进一步详细的描述。

如图所示：一种电解式富氢营养饮水杯，包括杯体1、底座2、杯盖3和底盖4，所述杯体1和底座2均为圆筒形结构，杯体1的材质为玻璃，杯盖3旋设在杯体1的上部，杯体1下部与底座2之间通过螺纹可拆卸连接，底座2下部与底盖4之间通过螺纹可拆卸连接，所述底座2内设置有电极卡板5，电极卡板5将底座2内部分隔为上下两个互不连通的空腔，且电极卡板5位于上部空腔的端面上设置有外电极和内电极，底座2的下部空腔内设置有电源组件6，电源组件6通过电极卡板5上内置的电路与外电极和内电极连接，所述杯体1的上部还设置有可拆卸滤芯组件，滤芯组件包括外圈7、内圈8以及PP棉滤芯9，所述外圈7套设在内圈8外部，且外圈7与内圈8之间通过三个均匀分布的连接杆固定在一起，PP棉滤芯9设置在外圈7与内圈8之间的空腔内，滤芯组件的内圈8上设置有便于将其取出的提把，所述外圈7的外壁分布有三个轴向设置的弧形卡槽10，杯体1的内壁设置有三个与外圈7上弧形卡槽10相匹配的卡条11，且杯体1内壁位于卡条11下部的位置设置有挡圈12。

本实用新型的富氢营养饮水杯，可通过其杯体底部内置的内电极和外电极对水分子进行微电解，进而得到富氢水，使得饮水杯具有养生功效，另一方面，在杯体的上端设置有PP棉滤芯，使水在电解前得到初步优化，除去水质中含有的氯、有机物等杂质，防止电解有害物质的产生，使得最终电解出来的富氢水更加健康。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，虽然本实用新型已以较佳实施例揭露如上，然而并非用以限定本实用新型，任何熟悉本专业的技术人员，在不脱离本实用新型技术方案范围内，当可利用上述揭示的技术内容作出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
