一种杀菌富氢水杯的制作方法

本实用新型涉及水杯技术领域，尤其涉及一种杀菌富氢水杯。

背景技术：

富氢水杯是一种能够自身产生氢的水杯，其通过产生氢添加到水杯内的饮用水内，对人体产生有益的效果，能够对疾病治疗、人体保健起到积极有益的作用。然而现有技术中的富氢水杯，电解水的部分和水杯之间直接连通，容易导致电解水产生的水垢进入杯体中，对杯体中的饮用水造成污染。

技术实现要素：

针对现有技术的缺陷和不足，本实用新型的目的在于提供一种能够对水杯内的水进行有效的过滤杀菌的杀菌富氢水杯。

为实现上述目的，本实用新型采用的技术方案是：一种杀菌富氢水杯，包括杯体、杯盖和微电解水产生氢气装置，所述杯体和杯盖通过内外螺纹固定连接，所述微电解水产生氢气装置位于杯体的下端并与其固定连接，所述微电解水产生氢气装置包括电解模组、电解控制装置、电池，所述电解模组、电解控制装置和电池依次电连接，所述电解模组、电解控制装置和电池依次固定连接；所述电解模组内固定连接有活性炭层。

进一步的，所述杯体包括杯身、杯身外壳和杯底盖，所述杯身和杯身外壳固定连接，所述杯底盖位于杯身的下端并与其固定连接，所述杯身位于杯身外壳的内部，所述杯身的上端固定连接有杯盖防水圈，所述杯身外壳的侧边固定连接有杯身窗口，所述杯底盖的下端固定连接有杯底盖防滑垫。

进一步的，所述杯盖包括杯盖内胆和杯盖外壳，所述杯盖内胆位于杯盖外壳的内部并与其固定连接。

进一步的，所述电解模组包括阳极电极、阴极电极、离子膜、活性炭层、电解模组上盖、电解模组下盖和电解模组固定架，所述阳极电极、阴极电极、离子膜、活性炭层、电解模组上盖和电解模组下盖套设在电解模组固定架上并与其固定连接，所述阳极电极固定连接有阳极电解片，所述阴极电极连接有阴极电解片，所述阳极电解片和阴极电解片之间固定连接有离子膜，所述阳极电解片下端固定连接有活性炭层，所述活性炭层与电解模组下盖之间固定连接有塑胶垫片，所述电解模组下盖与电解模组固定架之间固定连接有杯身防水圈。

采用上述结构后，本实用新型有益效果为：本实用新型通过在电解模组内固定连接活性炭层，通过活性炭层能够对水进行过滤杀菌，确保了水质，并且有利于实现利用水杯内的水直接进行电解产生氢。

附图说明

图1是本实用新型的整体结构示意图；

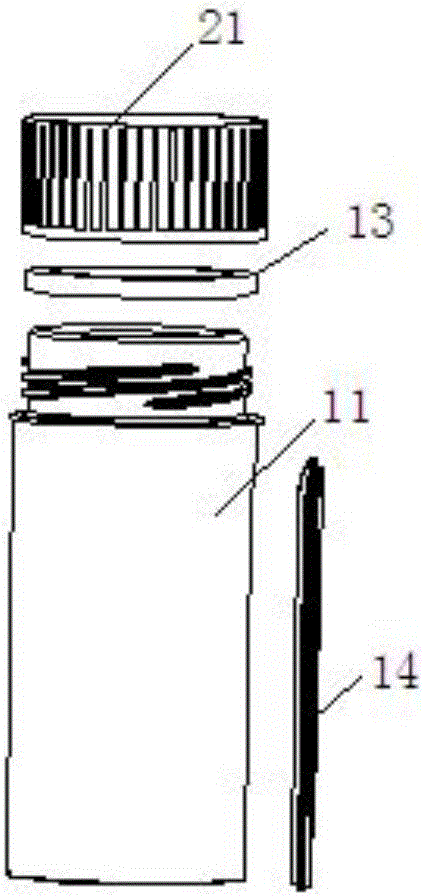

图2是本实用新型中的杯身和杯盖内胆的结构示意图；

图3是本实用新型中的杯身外壳和杯盖外壳的结构示意图；

图4是本实用新型中的电解模组的结构示意图。

具体实施方式

下面结合附图对本实用新型作进一步的说明。

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及具体实施方式，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施方式仅用以解释本实用新型，并不用于限定本实用新型。

参看图1和图2，本具体实施方式披露了一种杀菌富氢水杯，包括杯体1、杯盖2和微电解水产生氢气装置3，杯体1和杯盖2通过内外螺纹固定连接。优选的，杯体1包括杯身11、杯身外壳12和杯底盖15，杯身11和杯身外壳12粘接或者内外螺纹配合固定连接。杯底盖15位于杯身11的下端并与其粘接。杯身11位于杯身外壳12的内部，杯身11的上端通过卡槽固定连接有杯盖防水圈13。杯身外壳12的侧边固定连接有杯身窗口14，杯身窗口14为透明杯身窗口与杯身外壳12通过粘接连接，用户通过，杯身窗口14能够观察到杯身内部的水的情况，从而判断水质。杯底盖15的下端粘接有杯底盖防滑垫16，通过杯底盖防滑垫16能够有效的防止其在放置时倾倒。优选的，杯盖2包括杯盖内胆21和杯盖外壳22，杯盖内胆21位于杯盖外壳22的内部并与其固定连接。杯盖内胆21可以采用透明材料内胆，能够保证较好的保温性能。杯盖外壳22可以采用金属杯盖外壳或者塑料杯盖外壳，采用金属杯盖外壳能够保证其结构强度，而采用塑料杯盖外壳则能够保证较好的保温性能。

此外，微电解水产生氢气装置3位于杯体1的下端并与其通过螺钉配合螺纹固定连接，微电解水产生氢气装置3包括电解模组31、电解控制装置32、电池33，电解模组31、电解控制装置32和电池33依次电连接，电解模组31、电解控制装置32和电池33依次通过螺钉固定连接或者通过粘接，优选的，可以通过树脂胶进行粘接连接，能够很大程度上节约成本和减少重量。

优选的，电解模组31包括阳极电极311、阴极电极313、离子膜315、活性炭层316、电解模组上盖317、电解模组下盖318和电解模组固定架310。其中，活性炭层316固定连接在阳极电解片312下端，并且活性炭层316与电解模组下盖318之间固定连接有塑胶垫片319，电解模组下盖318与电解模组固定架310之间固定连接有杯身防水圈3101。可行的，活性炭层316采用内部填充有活性炭的过滤网，通过上下设置的过滤网固定活性炭，通过活性炭层能够过滤掉电解过程中产生的水垢和水中的杂志，并且让水通过活性炭能够进行杀菌处理，从而确保水质。

此外，阳极电极311、阴极电极313、离子膜315、活性炭层316、电解模组上盖317和电解模组下盖318套设在电解模组固定架310上并与其通过螺钉固定连接。阳极电极311固定连接有阳极电解片312，阴极电极313连接有阴极电解片314，阳极电解片312和阴极电解片314之间固定连接有离子膜315，其中氢通过阴极电解片314产生释放到水中。

此外，电解控制装置32通过一固定架321进行固定，电解控制装置32位于固定架321内部，并且为了防止其漏水影响正常工作，电解控制装置32下端固定连接有电解控制装置防水圈322，电解控制装置防水圈322用于对电解控制装置32进行密封防水处理，从而确保其正常工作。

此外，电池33通过电池架331与杯体1固定，电池架331与杯体1通过螺钉固定连接。电池33与电解控制装置32电连接，通过电解控制装置32控制电解水的过程，可行的，电解控制装置32连接有一开关，并且该开关位于杯身外壳12的外端。

以上所述，仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其它修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围当中。
