环保防火门的制作方法

本实用新型涉及防火设施领域，具体而言，涉及一种环保防火门。

背景技术：

环保防火门，又称防烟门，是用来维持走火通道的耐火完整性及提供逃生途径的门，其目的是要确保在一段合理时间(通常是逃生时间)内，保护走火通道内正在逃生的人免受火灾的威胁，包括阻隔浓烟及热力。环保防火门通常设置于电梯间、楼梯间、电缆井、管道井等的出入口处，以起到有效的防火效果。

但是，现有的环保防火门的门框和门扇之间的密封性不好，当火灾发生时，浓烟和火焰很容易从门框和门扇之间穿过环保防火门，威胁逃生人群的生命安全。

技术实现要素：

本实用新型的目的在于提供一种环保防火门，其具有优良的密封性能，能够防止浓烟和火焰从门扇和门框之间穿过，从而有效保护逃生人群免受火灾威胁。

本实用新型的实施例是这样实现的：

一种环保防火门，其包括门框和门扇，门扇通过合页转动连接于门框上，门框的侧壁上设置有液封装置，液封装置包括储液箱、水泵以及输液管，储液箱内存储有灭火剂，水泵与储液箱连通，输 液管与水泵连通，输液管围绕门扇设置且其上设置有多个喷射孔，门扇包括外壳、骨架以及防火填料，外壳呈长方体形且由多块防火木板连接而成，骨架呈长方框形且由四根防火钢梁连接而成，骨架的边缘抵住外壳的内壁，防火填料填充于外壳和骨架之间。

在本实用新型较佳的实施例中的，液封装置还包括自启装置，自启装置包括温度传感器和控制器，温度传感器与控制器电连接，所述控制器与所述水泵电连接，温度传感器设置于外壳的外壁上。

在本实用新型较佳的实施例中的，自启装置还包括报警装置，报警装置包括报警器，报警器与控制器连接。

在本实用新型较佳的实施例中的，灭火剂为二氧化碳灭火剂。

在本实用新型较佳的实施例中的，灭火剂为泡沫灭火剂。

在本实用新型较佳的实施例中的，骨架上还设置有多根加强钢梁，多根加强钢梁的两端分别焊接于骨架的内壁上。

在本实用新型较佳的实施例中的，防火钢梁和加强钢梁的横截面均呈U形或者口字型。

在本实用新型较佳的实施例中的，防火填料为氧化铝粉。

在本实用新型较佳的实施例中的，防火填料为石棉粉。

在本实用新型较佳的实施例中的，防火材料为珍珠岩粉。

本实用新型实施例的有益效果是：

本环保防火门在现有技术的基础上增设了液封装置，当火灾发生时，液封装置可以向门扇和门框之间的缝隙所在位置喷射灭火剂，从而阻挡或者清除从门扇和门框之间窜出的火焰或者浓烟，以有效保护逃生人群免受火焰或者浓烟的威胁，弥补了现有技术的缺陷。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1为本实用新型第一实施例提供的环保防火门的结构示意图；

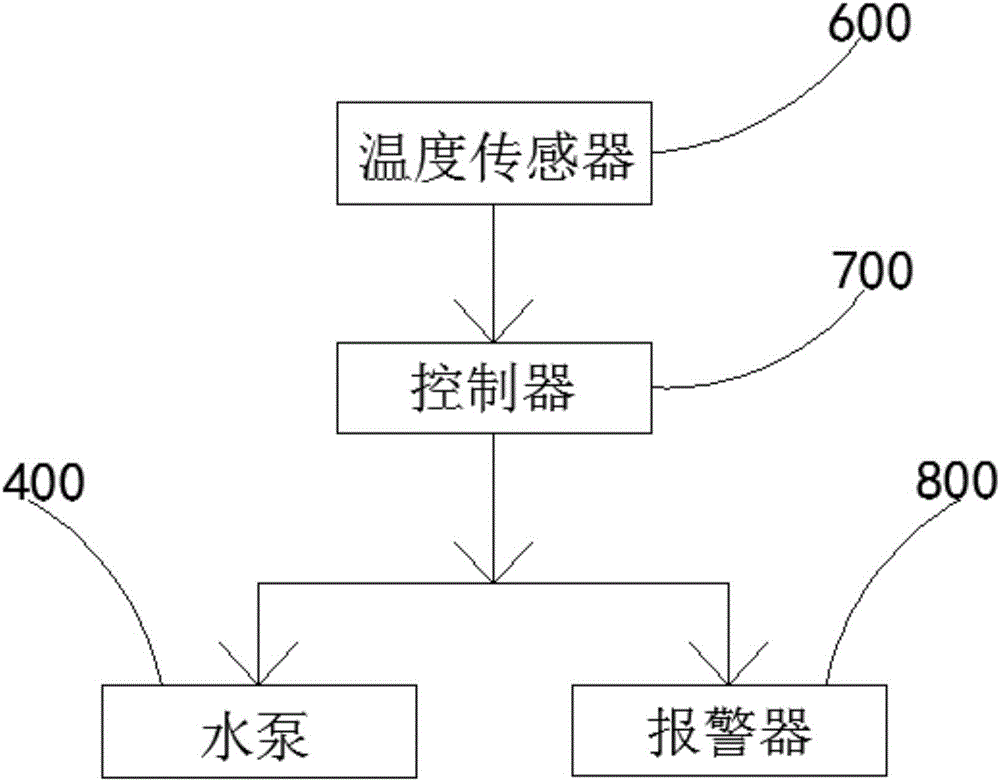

图2为本实用新型第一实施例提供的自启装置的结构示意图。

附图标记汇总：

门框 100；

门扇 200；

储液箱 300；

水泵 400；

输液管 500；

温度传感器 600；

控制器 700；

报警器 800。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

此外，术语“水平”、“竖直”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连 通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

第一实施例：

请参照图1－2，本实施例提供一种环保防火门，其包括门框100和门扇200，门扇200通过合页转动连接于门框100上。

其中，门框100的侧壁上设置有液封装置，液封装置包括储液箱300、水泵400以及输液管500。储液箱300呈长方体形且其内部存储有灭火剂。灭火剂有很多种，本实施例中，灭火剂选用二氧化碳灭火剂。二氧化碳本身不燃烧、不助燃、制造方便，易于液化，便于装罐和储存，是一种好的灭火剂。同时，二氧化碳是一种无色无嗅的气体，它对空气的相对密度为1.5，通常的形态为气体，本实施例中通过降温的方法使其液化后充入储液箱300内。

当然，需要说明的是，在其它实施例中，上述灭火剂也可以选用其它类型的灭火剂，比如泡沫灭火剂。泡沫灭火剂一般由发泡剂、泡沫稳定剂、降黏剂、抗冻剂、助溶剂、防腐剂及水组成，它主要是在液体表面生成凝聚的泡沫漂浮层，起窒息和冷却作用，从而实现灭火效果。

水泵400为现有技术，其与储液箱300连通，用于为灭火剂的喷射提供动力。水泵400和储液箱300均通过螺栓安装于靠近门框100的墙体上。

输液管500为刚性金属管，其外壁上设置有阻燃层，以提高其抵抗高温的能力，防止其轻易变形，保证其正常工作。阻燃层由熔融状态的难燃性树脂均匀涂抹于输液管500外壁上形成。难燃树脂有很多种，本实施例中可以选用聚氯乙烯、过氯乙烯、氯化橡胶、氯丁橡胶乳液、环氧树脂或酚醛树脂。

输液管500的一端与水泵400连通以便灭火剂的输入。输液管 500整体围绕门扇200设置且其上设置有多个喷射孔，多个喷射孔均为圆孔且对应门扇200和门框100之间的缝隙。

进一步地，液封装置还包括自启装置。自启装置包括温度传感器600和控制器700。温度传感器600是指能感受温度并转换成可用输出信号的传感器；控制器700可以选用单片机或者PLC，两者均为工业上常用的控制元件，具有成本低廉，工作稳定的特点。

温度传感器600与控制器700电连接，控制器700再与水泵400电连接。温度传感器600设置于外壳的外壁上，控制器700设置于靠近门框100的墙体上。

更进一步地，自启装置还包括报警装置，报警装置包括报警器800，报警器800可以选用蜂鸣报警器或者闪烁灯报警器，上述报警器800也通过螺栓设置于靠近门框100的墙体上且与控制器700电连接。

门扇200包括外壳、骨架以及防火填料具体地，外壳呈长方体形且由多块防火木板通过螺钉连接而成。上述防火木板是采用阻燃木材加工成型的平面板材，而阻燃木材是经过阻燃剂处理的木材，其作用机理是在木材表面形成保护层，隔绝或稀释氧气供给；或遇高温分解，放出大量不燃性气体或水蒸气，冲淡木材热解时释放出的可燃性气体；或阻延木材温度升高，使其难以达到热解所需的温度；或提高木炭的形成能力，降低传热速度；或切断燃烧链，使火迅速熄灭。

选用防火木板制作门扇200的外壳的目的在于在起到防火效果的同时减轻整个环保防火门的自重，从而方便环保防火门的运输和安装。

本实施例中，骨架呈长方框形且由四根防火钢梁固定连接而成。每根防火钢梁的截面均呈长方框形，即防火钢梁为中空结构的条形 钢材。采用中空结构的防火钢梁的目的在于在保证整个骨架具有足够强度的同时减轻整个环保防火门的自重，从而方便环保防火门的运输和安装。

当然，需要说明的是，在其它实施例中，上述防火钢梁也可以采用其它中空结构，比如截面呈U型(即槽钢)或者工字型(即工字钢)，具体选择时可以更具实际情况和需求确定。

四根防火钢梁通过螺栓首尾相连，具体地，每根防火钢梁的两端均设置有通孔，螺栓穿过上述通孔从而将相邻两根防火钢梁的首端和尾端连接起来。上述螺栓均选用自锁螺栓，以保证整个骨架结构的稳定性。

骨架的边缘抵住外壳的内壁，从而保证外壳形状的稳定性。同时，骨架和外壳之间还通过多颗螺丝相连，以提高整个环保防火门结构的稳定性。

本实施例中，防火填料呈粉末状或者颗粒状且填充于外壳和骨架之间，以提高整个环保防火门的防火性能。防火填料有很多种，本实施例中，防火填料选用氧化铝粉。

工业氧化铝是由铝矾土和硬水铝石制备的。氧化铝粉是难溶于水的白色粉末状固体，无臭、无味、质极硬，易吸潮而不潮解(灼烧过的不吸湿)，它是一种两性氧化物，能溶于无机酸和碱性溶液中，几乎不溶于水及非极性有机溶剂。由于其熔点在2050℃左右，因此其具有非常优良的耐火性能，非常适合用作本实施例的防火填料的原料。

进一步地，本实施例中，骨架上还设置有两根加强钢梁，其中一根加强横梁竖直设置且顶端与骨架内壁的顶端焊接连接，底端与骨架内壁的底端焊接连接，另外一根加强横梁水平设置且一端与骨架内壁的左侧焊接连接，另一端与骨架内壁的右侧焊接连接。两 根加强横梁共同形成十字支撑结构，从而进一步地提高整个骨架的结构强度。

当然，需要说明的是，在其它实施例中，加强钢梁的数量也可以为其它值，比如三根或者四根；同时，多根加强横梁也可以采用其它方式排布，比如多根加强横梁沿骨架的高度方向均匀间隔设置等等。

每根加强钢梁与每根防火钢梁类似，其横截面均呈长方框形。即加强钢梁也为中空结构的条形钢材。采用中空结构的加强钢梁的目的在于在提高整个骨架结构强度的同时减轻整个环保防火门的自重，从而方便环保防火门的运输和安装。

当然，需要说明的是，在其它实施例中，上述加强钢梁也可以采用其它中空结构，比如截面呈U型(即槽钢)或者工字型(即工字钢)，具体选择时可以更具实际情况和需求确定。

本环保防火门的具体工作原理和过程是这样的：当发生火灾时，火焰会灼烧门扇200，门扇200的温度会急剧升高，当升高到一定值时，就会被门扇200上的温度传感器600检测到，此时，温度传感器600就会向控制器700发送一个电信号，控制器700收到上述电信号后，就会控制水泵400自行启动，储液箱300的液态灭火剂就可以在水泵400的动力驱动下进入输液管500，并从输液管500的喷射孔喷出，这些喷出的灭火剂会雾化并覆盖门扇200和门框100之间的间隙，从而有效阻挡或者清除从门扇200和门框100的间隙处窜出的火焰或者浓烟，从而有效保护逃生人群免受火焰和浓烟的威胁。

在水泵400自动开启的同时，控制器700除了向水泵400发送控制信号之外，还会同时向报警器800发送控制信号，报警器800接收到上述信号后就会进行报警(蜂鸣或者闪烁灯)，从而提醒人群 发生火灾，从而为人群争取更多的逃生时间。

本环保防火门在现有技术的基础上增设了液封装置，当火灾发生时，液封装置可以向门扇200和门框100之间的缝隙所在位置喷射灭火剂，从而阻挡或者清除从门扇200和门框100之间窜出的火焰或者浓烟，以有效保护逃生人群免受火焰或者浓烟的威胁，弥补了现有技术的缺陷。

第二实施例：

本实施例提供一种环保防火门，其形状构造、工作原理和取得的技术效果与第一实施例提供的环保防火门基本相同，不同之处在于防火填料的选择。

本实施例中，防火填料为石棉粉。石棉又称＂石绵＂，指具有高抗张强度、高挠性、耐化学和热侵蚀、电绝缘和具有可纺性的硅酸盐类矿物产品。它是天然的纤维状的硅酸盐类类矿物质的总称。

石棉由纤维束组成，而纤维束又由很长很细的能相互分离的纤维组成。石棉具有高度耐火性、电绝缘性和绝热性，因此非常适合用作本实施例中的防火填料的原料。

第三实施例：

本实施例提供一种环保防火门，其形状构造、工作原理和取得的技术效果与第一实施例提供的环保防火门基本相同，不同之处在于防火填料的选择。

在本实用新型较佳的实施例中，防火材料为珍珠岩粉。珍珠岩台湾称珍珠石，是一种类似流纹岩的酸性火山喷发熔岩，由于喷发后急速冷却，形成球粒状玻璃质岩石，有弧形或圆形裂纹，犹如珍珠的结构，所以被命名为珍珠岩。珍珠岩原砂经细粉碎和超细粉碎后就可形成珍珠岩粉。

它是一种轻质、多功能新型材料，具有表观密度小、导热系数 低、化学稳定性好、使用温度范围广、吸湿能力小，且无毒、无味、防火、吸音等特点，非常适合用作本实施例中的防火填料的原料。

以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
