衣柜的制作方法

本实用新型涉及家具领域，具体涉及一种衣柜。

背景技术：

衣柜作为现代居家生活中必不可少的家具，它具有保持衣服的整洁和卫生，使家庭整齐划一，便于寻找衣物的作用，随着社会经济的高速发展和人们生活水平的不断提高，人们对于家具品质和功能的要求越来越高。

目前，市场上衣柜和鞋柜种类繁多，制作材质也多种多样，但是多数衣柜都存在柜门容易损坏的缺点，不能满足人们对质量的要求，并且柜门损坏后，取放衣服时，开关柜门非常不方便。

技术实现要素：

本实用新型的目的在于提供一种衣柜，可以存放衣物，柜门不易损坏的优点。

为达到上述目的，本实用新型的基础方案如下：

衣柜，包括柜体、柜门、置物板、挂衣杆和连接组件，所述置物板和挂衣杆设置在柜体内部，所述连接组件包括连接件、螺母、螺栓和限位件，所述限位件包括底板和相对设置的两侧壁，所述两侧壁上分别设置有两层滑槽，所述底板中心设置有一正多边形通孔，所述连接件包括固定臂和活动臂，所述固定与所述活动臂活动连接，所述活动臂上设置有供螺栓穿过的第一通孔，所述柜门上设置有供螺栓穿过的第二通孔，所述螺栓的头部设置有与其紧贴着的垫块，所述活动臂从所述限位件的两层滑槽处插入限位件中，所述第一通孔与所述正多边形通孔重合，所述固定臂与柜体固定连接，所述螺栓依次穿过第一通孔、多边形通孔、第二通孔，再与螺母配合将活动臂固定在柜门上，所述第一通孔的直径大于多边形通孔的直径，所述垫块与所述多边形通孔完全贴合。

本实用新型基础方案的工作原理：柜体内部设置有置物板和挂衣杆用于存放衣物，柜门与柜体通过连接件相连，连接件的固定臂固定在柜体上，连接件的活动臂从所述限位件的两层滑槽处插入限位件中，使得连接件与限位件的两侧壁在一个平面上，再将所述螺栓依次穿过活动臂的第一桶孔、限位件的正多边形通孔、柜门的第二通孔，再将螺母通过螺栓的螺纹旋入，从而实现螺母与螺栓的配合将活动臂固定在柜门上，柜门依靠连接件可以在水平方向上转动，从而实现开关柜门，该连接件被卡在限位件中，所述第一通孔的直径大于正多边形通孔的直径，使得所述垫块能顺利通过第一通孔，从而与限位件的正多边形通孔内壁完全贴合，使得螺栓穿过该多边形通孔后不易转动，又依靠螺母和螺栓的配合进一步使得柜门与连接件之间不易因螺栓松动而脱落，进而使得柜门不易损坏。

优选方案一：作为基础方案的优选方案，所述挂衣杆是由铝合金材质制成，铝合金不易生锈且强度高，不易损坏，经久耐用。

优选方案二：作为基础方案的优选方案，所述柜门上各安装有一个金属材质的把手，把手的设置方便从外部拉开柜门，金属材质的把手，强度好，不易损坏。

优选方案三：作为基础方案的优选方案，所述柜体内部的上顶板安装有简易LED灯，当室内光线较暗时，打开LED灯，用户便能清楚地查看衣柜主体1内部的情况。

附图说明

图1是本实用新型衣柜实施例的结构示意图；

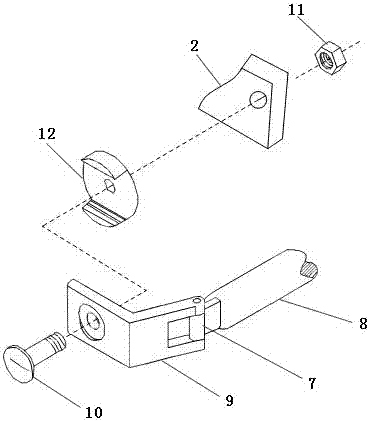

图2是本实用新型衣柜实施例的连接件组合方式示意图；

图3是本实用新型衣柜实施例的限位件的侧视图；

图4是本实用新型衣柜实施例的限位件的结构示意图；

图5是本实用新型衣柜实施例的连接件安装后的效果图；

图6是本实用新型衣柜实施例的连接件安装后的侧视图；

图7是本实用新型衣柜实施例中螺母和垫块的组合示意图。

具体实施方式

下面通过具体实施方式对本实用新型作进一步详细的说明：

说明书附图中的附图标记包括：柜体1、柜门2、放置板3、晾衣杆4、连接组件5、把手6、连接件7、固定臂8、活动臂9、螺栓10、螺母11、限位件12。

实施例基本如附图1所示：

衣柜，包括柜体1、柜门2、置物板3、挂衣杆4和连接组件5，所述置物板3和挂衣杆4设置在柜体1的内部，所述连接组件5将柜门2连接在柜体1上，柜门依靠连接组件5可以实现在水平方向上转动，所述柜门2外侧设置有把手6，所述把手为金属材质制成，所述晾衣杆由铝合金制成，柜体的内部的上顶板安装有简易LED灯（未绘出），该简易LED灯采用型号为SQ-LD221-R72的电池式LED灯。

如附图2所示，所述连接组件5包括连接件7、螺栓10、螺母11和限位件12、所述连接件7包括固定臂8和活动臂9，所述固定臂8与所述活动臂9活动连接，所述螺栓10的头部头部设置有与其紧贴着的垫块，其组合方式如附图7所示；所述活动臂9上设置有供螺栓10穿过的第一通孔，所述柜门2上设置有供螺栓10穿过的第二通孔；如附图3、附图4所示，所述限位件12包括底板和相对设置的两侧壁，所述两侧壁上分别设置有两层滑槽，所述底板中心设置有一正多边形通孔；所述限位件12的正多边形通孔可以选用正方形孔、正六边形孔等；如附图5、附图6所示，所述活动臂9从所述限位件12的两层滑槽处滑入限位件12中，所述第一通孔与所述正多边形通孔重合，所述第一通孔的直径大于正多边形通孔的直径，所述固定臂8与柜体1通过螺钉固定连接（未绘出）；所述螺栓10依次穿过第一通孔、多边形通孔、第二通孔，此时，所述垫块穿过第一通孔与多边形通孔内壁完全贴合，从而实现螺栓10、活动臂9与限位件12之间的稳定连接，使三者之间不会发生相对转动，从而防止了松动，再与螺母11配合将活动臂固定在柜门上。

以上所述的仅是本实用新型的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本实用新型结构的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
