可调节宽度的角柜的制作方法

本实用新型涉及家具领域，具体涉及一种可调节宽度的角柜。

背景技术：

角柜是指放置在房间拐角处的柜子，其拥有至少一个可以贴合墙角的直角。角柜基本上是以直角的角分线为对称线设置的对称结构，其宽度即为直角边的长度，现在的角柜的宽度都是固定的。现有的角柜一般包括两个垂直设置的立板以及水平设置在立板之间的多个上下层叠设置的隔板。现有的角柜每层隔板的宽度和立板的宽度都是固定的，即用来装载物品的总体积以及角柜占用空间的总体积都是固定的。

为了充分利用空间，使角柜能够尽量适合各种空间大小的角落，现在生产的角柜宽度都比较小。因此其用来装载物品的空间也十分有限。这样的角柜十分不适合拥有不同房间大小的酒店设置。不同大小的房间一般对应着不同的入住人数，如果使用同样的角柜，则在人数较多的房间就很难放下客人携带的物品。但为了酒店的整体的需要，集中采购同样一种角柜远比采购不同尺寸的角柜要更加划算。因此，现在急需研制一种可调节宽度的角柜，以适应不同房间不同人数的需求。

技术实现要素：

本实用新型意在提供一种可调节宽度的角柜，以解决现有角柜不能调节宽度的问题。

本方案中的可调节宽度的角柜，包括两个彼此垂直连接且垂直于地面设置的立板以及连接在立板之间的多个上下设置的隔板；所述隔板包括固定连接在两个立板之间的固定板和与固定板滑动连接的活动板；所述固定板上设置有用来连接固定板和活动板的固定销；所述活动板与所述固定板均呈梳子状，且活动板包括有多个具有卡接部的活动梳条，固定板包括多个具有卡接槽的固定梳条；所述活动梳条与固定梳条交错设置，且活动梳条和固定梳条通过卡接部和卡接槽卡接。

工作原理及有益效果：

在使用时，将活动板向外滑动使其远离固定板。在将活动板固定到合适位置后通过固定销固定住活动板，使活动板和固定板组成的面积变大的隔板来装载客人的行李物品。因为每个隔板都能增加装载面积，则整个角柜能够有效提升装载体积。

通过移动活动板，增加隔板的宽度，进而可以增加整个角柜的宽度，使角柜的整体容积增大，有效提升角柜的容纳收集能力。

在不需要增加角柜的装载容纳能力的时候，可以不移动活动板，使角柜保持原来固定板和活动板紧密连接的状态，可以有效节约角柜的占地面积。

此外，因为隔板的活动板与固定板之间的位置是相对的，因此可以根据实际需要，调节具体某个隔板上固定板与活动板的相对位置。即，可选择地调节隔板的宽度，可选择地调节角柜的宽度，选择适合实际需要的调整方式，然后再用固定销将活动板和固定板固定住。因为可以选择上面几层的隔板来调节其宽度，所以底层隔板仍保持原样，使角柜的占地面积不变的前提下有效提升角柜的装载容纳能力，使本方案中可调节宽度的角柜能够适应酒店中不同面积大小的房间。通过活动梳条和固定梳条的彼此卡接方便将活动板和固定板通过活动梳条和固定梳条牢固连接在一起。

进一步，所述活动梳条上开有供固定销通过的条形孔，所述固定梳条上设置有供固定销穿过的通孔，所述立板上设置有供固定销螺纹连接的销孔。活动板在移动时，首先松开固定销，使活动梳条和固定梳条不再因为固定销的压紧而彼此紧密连接在一起。滑动活动梳条，使条形孔沿着固定销向外运动，固定销在此起到了导向作用。当活动板运动到合适的位置时，拧紧固定销。使固定梳条与活动梳条之间因为压力而不能再进行相对运动。因为固定销与立板通过销孔螺纹连接，拧紧和拧松固定销都十分方便。

进一步，所述固定销设置在固定梳条的中间位置上。当活动梳条完全移动移动出去时，因为固定销设置在固定梳条的中间位置上，活动梳条仍有一半的宽度与固定梳条连接在一起，有效保证了整个隔板的承重能力。避免因为活动板与固定板之间的连接降低而影响整个隔板的承重能力。

进一步，相邻两层隔板的活动板的伸缩方向不同。方便每层隔板的伸缩方向交错设置，有利于整个可调节宽度的角柜的整体稳定性。

附图说明

图1为本实用新型实施例的结构示意图。

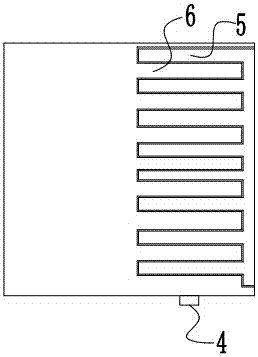

图2为图1的俯视图。

具体实施方式

下面通过具体实施方式对本实用新型作进一步详细的说明：

说明书附图中的附图标记包括：立板1、固定板2、活动板3、固定销4、活动梳条5、固定梳条6。

如图1和图2所示，本实施例的可调节宽度的角柜，包括两个彼此垂直连接且垂直于地面设置的矩形立板1以及连接在立板1之间的七个上下设置的隔板；其中最顶层的隔板为顶板，最底层的隔板为底板。两个立板1彼此榫卯连接。每个隔板包榫卯连接连接在两个立板1之间的固定板2和与固定板2滑动连接的活动板3。

活动板3与固定板2均呈梳子状，且活动板3包括有多个具有卡接部的活动梳条5，固定板2包括多个具有卡接槽的固定梳条6；活动梳条5与固定梳条6交错设置，且活动梳条5和固定梳条6通过卡接部和卡接槽卡接。方便将活动板3和固定板2通过活动梳条5和固定梳条6牢固连接在一起。

活动梳条5上开有供固定销4通过的条形孔，固定梳条6上设置有供固定销4穿过的通孔，立板1上设置有供固定销4螺纹连接的销孔。活动板3在移动时，首先松开固定销4，使活动梳条5和固定梳条6不再因为固定销4的压紧而彼此紧密连接在一起。滑动活动梳条5，使条形孔沿着固定销4向外运动，固定销4在此起到了导向作用。当活动板3运动到合适的位置时，拧紧固定销4。使固定梳条6与活动梳条5之间因为压力而不能再进行相对运动。因为固定销4与立板1通过销孔螺纹连接，拧紧和拧松固定销4都十分方便。

固定板2上贯穿有用来连接固定板2和活动板3的固定销4，固定销4穿过固定板2和活动板3并与对应的立板1连接。固定销4设置在固定梳条6的中间位置上。即，固定梳条6上开的通孔位于整个固定梳条6的中线上。当活动梳条5完全移动移动出去时，因为固定销4设置在固定梳条6的中间位置上，活动梳条5仍有一半的宽度与固定梳条6连接在一起，有效保证了整个隔板的承重能力。避免因为活动板3与固定板2之间的连接降低而影响整个隔板的承重能力。

上下相邻两层隔板的活动板3的伸缩方向不同。即活动板3的滑动方向不同，如第一、第三和第五块隔板，其活动板3的滑动调节方向向右；第二、第四和第六块隔板，其活动板3的滑动调节方向向左。方便每层隔板的伸缩方向交错设置，有利于整个可调节宽度的角柜的整体稳定性。

在使用时，将活动板3向外滑动使其远离固定板2。在将活动板3固定到合适位置后通过固定销4固定住活动板3，使活动板3和固定板2组成的面积变大的隔板来装载客人的行李物品。因为每个隔板都能增加装载面积，则整个角柜能够有效提升装载体积。

通过移动活动板3，增加隔板的宽度，进而可以增加整个角柜的宽度，使角柜的整体容积增大，有效提升角柜的容纳收集能力。

在不需要增加角柜的装载容纳能力的时候，可以不移动活动板3，使角柜保持原来固定板2和活动板3紧密连接的状态，可以有效节约角柜的占地面积。

此外，因为隔板的活动板3与固定板2之间的位置是相对的，因此可以根据实际需要，调节具体某个隔板上固定板2与活动板3的相对位置。即，可选择地调节隔板的宽度，可选择地调节角柜的宽度，选择适合实际需要的调整方式，然后再用固定销4将活动板3和固定板2固定住。因为可以选择上面几层的隔板来调节其宽度，所以底层隔板仍保持原样，使角柜的占地面积不变的前提下有效提升角柜的装载容纳能力，使本方案中可调节宽度的角柜能够适应酒店中不同面积大小的房间。

以上所述的仅是本实用新型的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本实用新型结构的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
