一种新型排挂钩的制作方法

本实用新型涉及一种挂钩，更具体的说事涉及一种新型排挂钩。

背景技术：

现有技术的排挂钩通过普通挂钩的整合组成，通常不可拆卸，但是挂钩又是生活中常见的生活品，家里、寝室、办公室等都会安放排挂钩，但是普通的挂钩在挂重物比如冬天的衣服时，因为衣服的厚重，很容易从挂钩上滑落，一方面，衣服容易脏，另一方面，捡来捡去也太麻烦，还要防止二次掉落。

技术实现要素：

为解决上述问题，本实用新型的目的是在于提供一种结构简单、设计合理、使用方便的一种新型排挂钩。

本实用新型采用以下技术方案：一种新型排挂钩，包括挂板和挂钩，所述挂板上设置有固定槽以及与外界导通的到通槽，所述到通槽与固定槽相互导通，所述固定槽内设置有转轴，所述挂钩包括钩体和钩尖，所述挂钩铰接在钩体上，所述钩体上设置有固定板，所述固定板嵌入到固定槽中，所述固定板上设置有与转轴配合的通孔，所述钩体上设置有第一磁铁，所述钩尖上设置有与第一磁铁吸合的第二磁铁。

作为本实用新型的进一步改进，所述挂板上设置有凹槽，所述钩尖挂上重物后固定板嵌入到凹槽中。

作为本实用新型的进一步改进，在所述钩体上设置有第一空槽，所述第一磁铁位于第一空槽内，所述钩尖上设置有第二空槽，所述第二磁铁位于第二空槽内。

作为本实用新型的进一步改进，所述钩体上设置有铰接槽，所述铰接槽内设置有铰接柱，所述钩尖上插入到铰接槽中，所述钩尖上设置有铰接孔。

本实用新型的有益效果：本实用新型的一种新型排挂钩在挂板上设置有固定槽以及与外界导通的到通槽，固定槽内设置有转轴，同时在钩体上设置有固定板，在放置挂钩时，挂钩的固定板嵌入到固定槽内，钩体与到通槽接触，固定板上的通孔刚好套在转轴上。通过在钩体上设置第一磁铁，在钩尖上设置第二磁铁，通过第一磁铁和第二磁铁的吸合使得衣物被固定在挂钩内。

附图说明

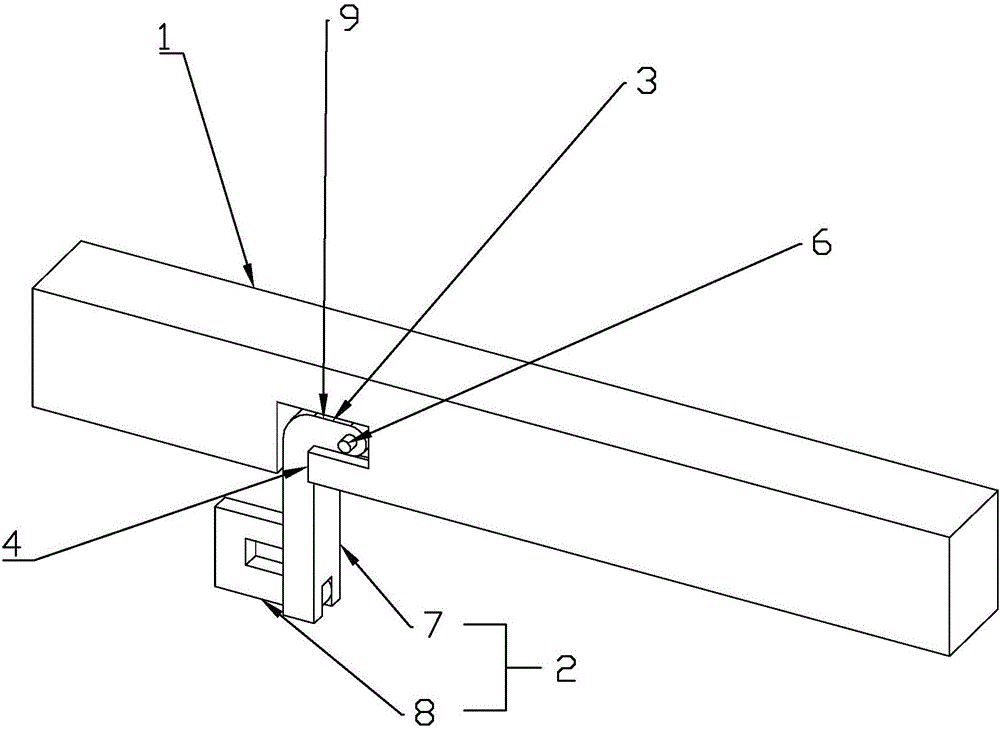

图1为本实用新型的结构示意图。

图2为本实用新型的爆炸图。

图3为本实用新型的安装示意图。

具体实施方式

参照图1-3，为本实用新型的一种具体的实施例。本实施例的一种新型排挂钩，挂板1和挂钩2，所述挂板1上设置有固定槽3以及与外界导通的到通槽4，所述到通槽4与固定槽3相互导通，所述固定槽3内设置有转轴6，所述挂钩2包括钩体7和钩尖8，所述挂钩2铰接在钩体7上，所述钩体7上设置有固定板9，所述固定板9嵌入到固定槽3中，所述固定板9上设置有与转轴6配合的通孔，所述钩体7上设置有第一磁铁10，所述钩尖8上设置有与第一磁铁10吸合的第二磁铁11。挂板1上设置有固定槽3以及与外界导通的到通槽4，固定槽3内设置有转轴6，同时在钩体7上设置有固定板9，在放置挂钩2时，挂钩2的固定板9嵌入到固定槽3内，钩体7与到通槽4接触，固定板9上的通孔刚好套在转轴6上。通过在钩体7上设置第一磁铁10，在钩尖8上设置第二磁铁11，通过第一磁铁10和第二磁铁11的吸附使得衣服被固定在挂钩2内。

作为改进的一种具体实施方式，所述挂板1上设置有凹槽12，所述钩尖8挂上重物后固定板9嵌入到凹槽12中。在挂板1上设置有凹槽12，凹槽12在钩尖8不挂重物时不发挥作用，当钩尖8上挂重物时，钩尖8因受力围绕固定槽3内的转轴6旋转倾斜，固定板9嵌入到凹槽12中，此时，挂板1和挂钩2形成一个整体，挂钩2不容易从挂板1上脱落。

作为改进的一种具体实施方式，在所述钩体7上设置有第一空槽13，所述第一磁铁10位于第一空槽13内，所述钩尖8上设置有第二空槽14，所述第二磁铁11位于第二空槽14内。在钩体7上设置有第一空槽13，第一空槽13内设置有第一磁铁10，同时，在钩尖8上设置有第二空槽14，于第二空槽14内设置有第二磁铁11，通过第一磁铁10和第二磁铁11的吸合使得衣服被固定在挂钩2内。

作为改进的一种具体实施方式，所述钩体7上设置有铰接槽15，所述铰接槽15内设置有铰接柱16，所述钩尖8上插入到铰接槽15中，所述钩尖8上设置有铰接孔17。为了使钩体7上的第一空槽13内的第一磁铁10和钩尖8上的第二空槽14内的第二磁铁11相吸附，钩体7和钩尖通过铰链连接。在钩体7上设置有铰接槽15，铰接槽15内设置有铰接柱16，钩尖8上设置有铰接孔17，钩尖8上插入到铰接槽15中，当需要挂放衣物时，钩尖8通过铰接柱16转动，从而使第一磁铁10和第二磁铁11相吸合。
