一种翻晒均匀的晾鞋装置的制作方法

本实用新型涉及日常生活用品技术领域，具体为一种翻晒均匀的晾鞋装置。

背景技术：

刷鞋晾鞋是人们日常生活的一部分，人们刷好鞋子之后，会将鞋子放置到晾鞋架上进行晾晒，但是由于鞋子只放置在晾鞋架不动，只能使太阳只晒到鞋子的一部分，从而使鞋子的另一部分不能晒到，从而使鞋子晾晒时间较长，影响鞋子的晾晒效率，且只把刷洗好的鞋子放置到晾鞋架上不动，使一些水会储存到鞋子的内部，使这些水不容易排出，从而影响鞋子的晾晒效率。

技术实现要素：

本实用新型的目的在于提供一种翻晒均匀的晾鞋装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种翻晒均匀的晾鞋装置，包括箱体，所述箱体的两侧面均卡接有过滤板，所述箱体的下表面通过两个震动装置与连接板的上表面固定连接，所述连接板的上表面固定连接有驱动装置，所述驱动装置位于两个震动装置之间，所述连接板的正面固定连接有第一转轴，所述第一转轴的表面套接有第一轴承，所述第一轴承的表面通过固定杆与底板的上表面固定连接，所述底板上表面通过摇杆装置与连接板的下表面固定连接，所述固定杆位于摇杆装置的一侧，所述底板的下表面固定连接有四个支撑脚，且四个支撑脚分别设置在底板下表面的四角。

优选的，所述震动装置包括壳体，所述壳体的内部设置有弹簧，所述弹簧的底端与壳体内壁的底部固定连接，所述弹簧的顶端固定连接有滑动板，所述滑动板的两端分别滑动连接在壳体内壁的两侧面上，所述滑动板的上表面固定连接有滑杆，所述滑杆的顶端穿出壳体并与箱体的下表面固定连接，所述壳体的顶端固定连接有限位杆，所述限位杆的一端滑动连接在滑杆的侧面上。

优选的，所述驱动装置包括第一底座，所述第一底座的底端与连接板的上表面固定连接，所述第一底座的顶端固定连接有第一电机，所述第一电机的转轴固定连接有第一转盘，所述第一转盘的侧面固定连接有凸块。

优选的，所述摇杆装置包括第二底座，所述第二底座的底端与底板的上表面固定连接，所述第二底座的顶端固定连接有第二电机，所述第二电机的转轴固定连接有第二转盘，所述第二转盘的正面固定连接有第二转轴，所述第二转轴的表面套接有第二轴承，所述第二轴承的表面通过连接杆与第三转轴的正面固定连接，所述第三转轴的表面套接有第三轴承，所述第三轴承的表面与连接板的下表面固定连接。

与现有技术相比，本实用新型的有益效果是：该翻晒均匀的晾鞋装置，通过设置震动装置和驱动装置，使第一电机的转轴带动转盘旋转，使凸块推动箱体升降，再通过震动装置的配合，使箱体实现上下震动，从而使箱体内的鞋子实现震动，从而使鞋子内部储存的水排出到箱体内，从而使鞋子的晾晒效率提高，通过设置摇杆装置、第一轴承、第一转轴和连接板，使摇杆装置带动连接板实现一端升高，另一端下降，从而使箱体的两端实现一端升高，另一端下降，使鞋子在箱体内来回翻滚，使太阳能够将鞋子的表面圈全部晒到，从而使鞋子的晾晒效率提高。

附图说明

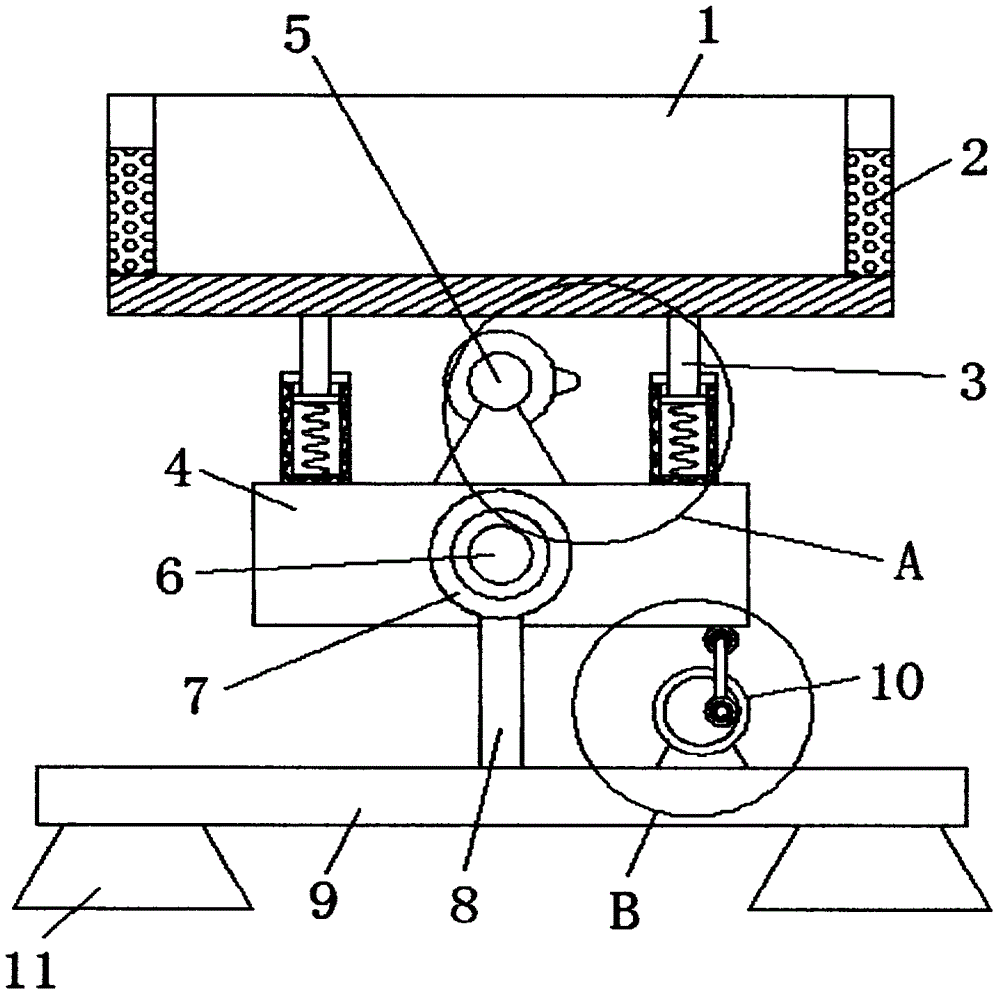

图1为本实用新型正视图的剖面结构示意图；

图2为本实用新型A放大图的结构示意图；

图3为本实用新型B放大图的结构示意图。

图中：1箱体、2过滤板、3震动装置、31壳体、32弹簧、33滑动板、34滑杆、35限位杆、4连接板、5驱动装置、51第一底座、52第一电机、53第一转盘、54凸块、6第一转轴、7第一轴承、8固定杆、9底板、10摇杆装置、101第二底座、102第二电机、103第二转盘、104第二转轴、105第二轴承、106连接杆、107第三转轴、108第三轴承、11支撑脚。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种翻晒均匀的晾鞋装置，包括箱体1，通过设置箱体1，使鞋子的放置更加方便，箱体1的两侧面均卡接有过滤板2，通过设置过滤板2，使箱体1内水的排出更加方便，箱体1的下表面通过两个震动装置3与连接板4的上表面固定连接，连接板4的上表面固定连接有驱动装置5，驱动装置5包括第一底座51，通过设置第一底座51，使第一电机52的固定效果更好，第一底座51的底端与连接板4的上表面固定连接，第一底座51的顶端固定连接有第一电机52，通过设置第一电机52，使第一电机52的转轴带动第一转盘53旋转，使第一转盘53带动凸块54旋转，使凸块54实现与箱体1的下表面接触和分离，再通过震动装置3的配合作用，从而使箱体1实现震动，使箱体1内部放置的鞋子实现震动，使储存在鞋子内部的水排出，提高鞋子的晾晒效率，第一电机52的转轴固定连接有第一转盘53，第一转盘53的侧面固定连接有凸块54，驱动装置5位于两个震动装置3之间，震动装置3包括壳体31，通过设置壳体31，使弹簧32的设置更加方便，壳体31的内部设置有弹簧32，通过设置弹簧32，使箱体1的震动更加方便，弹簧32的底端与壳体31内壁的底部固定连接，弹簧32的顶端固定连接有滑动板33，滑动板33的两端分别滑动连接在壳体31内壁的两侧面上，滑动板33的上表面固定连接有滑杆34，滑杆34的顶端穿出壳体31并与箱体1的下表面固定连接，壳体31的顶端固定连接有限位杆35，通过设置限位杆35和滑动板33，防止滑杆34与壳体31分离，限位杆35的一端滑动连接在滑杆34的侧面上，连接板4的正面固定连接有第一转轴6，第一转轴6的表面套接有第一轴承7，通过设置第一转轴6、第一轴承7和固定杆8，使连接板4的两端实现交替升降，第一轴承7的表面通过固定杆8与底板9的上表面固定连接，底板9上表面通过摇杆装置10与连接板4的下表面固定连接，固定杆8位于摇杆装置10的一侧，摇杆装置10包括第二底座101，第二底座101的底端与底板9的上表面固定连接，第二底座101的顶端固定连接有第二电机102，通过设置第二电机102，使第二电机102的转轴带动第二转盘103旋转，从而使连接杆106带动连接板4实现一端升高，另一端下降，使箱体1的两端交替升降，从而使鞋子在箱体1内来回翻滚，使鞋子的表面都能与太阳光接触，且使鞋子内部储存的水排出，从而提高了鞋子的晾晒效率，第二电机102的转轴固定连接有第二转盘103，第二转盘103的正面固定连接有第二转轴104，第二转轴104的表面套接有第二轴承105，第二轴承105的表面通过连接杆106与第三转轴107的正面固定连接，第三转轴107的表面套接有第三轴承108，第三轴承108的表面与连接板4的下表面固定连接，底板9的下表面固定连接有四个支撑脚11，且四个支撑脚11分别设置在底板9下表面的四角。

工作原理：当翻晒均匀的晾鞋装置使用时，首先将刷洗好后的鞋子放置到箱体1内，使第一电机52的转轴带动第一转盘53旋转，从而使凸块54与箱体1接触和分离，并通过震动装置3的配合，使箱体1实现上下震动，同时第二电机102的转轴带动第二转盘103旋转，使连接杆106带动连接板4的一端升高，另一端下降，从而使箱体1的两端实现交替升降，从而使鞋子在箱体1内翻滚，使鞋子的晾晒效率提高。
