一种墙面置物架挂钩的制作方法

本实用新型属于日用品领域，涉及挂钩，特别涉及一种墙面置物架挂钩。

背景技术：

墙面置物架是一种常见的家居物品，通常通过连接件固定在墙壁上，有的连接件直接外露，影响整体美观。

针对上述存在的问题，人们对墙面置物架与墙面的固连方式做出了各种各样的改进，有些还申请了专利，例如中国专利文献资料公开了一种连接件内嵌式挂壁置物架[申请号：201620128642.4；授权公告号：205513961U]，其包括支杆、设于支杆上的置物栏和用于将支杆固定安装到墙壁上的连接件，支杆贴靠墙壁的端部设有容置腔，连接件设置于该容置腔内，支杆通过紧固螺钉固接于连接件，该紧固螺钉穿过容置腔的腔壁后与连接件螺纹连接。

上述的连接件内嵌式挂壁置物架解决了连接件外露的问题，但是其还存在连接件与墙壁的固连安装复杂，螺丝刀旋拧时空间不够安装不方便，并且置物栏和墙面连接稳定性差的问题。

技术实现要素：

本实用新型的目的是针对现有技术中存在的上述问题，提供了一种可供置物架承重，且与墙面安装灵活方便的墙面置物架挂钩。

本实用新型的目的可通过下列技术方案来实现：一种墙面置物架挂钩，包括基座和设置于基座上的挂钩件，其特征在于，所述基座的中部开设有可供置物架横向穿过的支撑孔，所述基座的后壁上开设有安装孔，前壁开设有预制孔，所述的安装孔和预制孔均与支撑孔相互连通，且预制孔的直径大于安装孔的直径，所述的预制孔内嵌有契块，所述挂钩件的上端部与契块之间通过螺钉固连。

在上述的一种墙面置物架挂钩中，所述的契块与预制孔之间为锥度配合，且锥形底面靠近基座的支撑孔处。为了防止挂钩件在受外力牵拉时掉出去，此结构设计使得挂钩件在受外力牵拉过程中，只会使契块与预制孔之间的配合越来越紧密，结构更加稳固。

在上述的一种墙面置物架挂钩中，所述基座的外前壁和契块的外前壁上均开设有可供挂钩件的上端部嵌入的钩槽。此结构设计使得挂钩件的占有更小的空间，提高空间利用率，同时也提高了稳定性和美观性。

在上述的一种墙面置物架挂钩中，所述挂钩件的上端部具有一圈向外延展的延展部，所述的延展部与预制孔的形状和大小相同。延展部的设计为了防止契块的外露，使其更加美观。

在上述的一种墙面置物架挂钩中，所述的安装孔靠近预制孔的边缘处设置了倒角。

在上述的一种墙面置物架挂钩中，所述的安装孔与预制孔的圆心位于同一水平线上。

在上述的一种墙面置物架挂钩中，所述预制孔的直径为5mm至15mm之间。

与现有技术相比，本墙面置物架挂钩在于挂钩件固连的基座上开设了可供置物架传入和供螺丝刀伸入安装的预制孔，使得其安装灵活方便，并且具有很好的承重能力。

附图说明

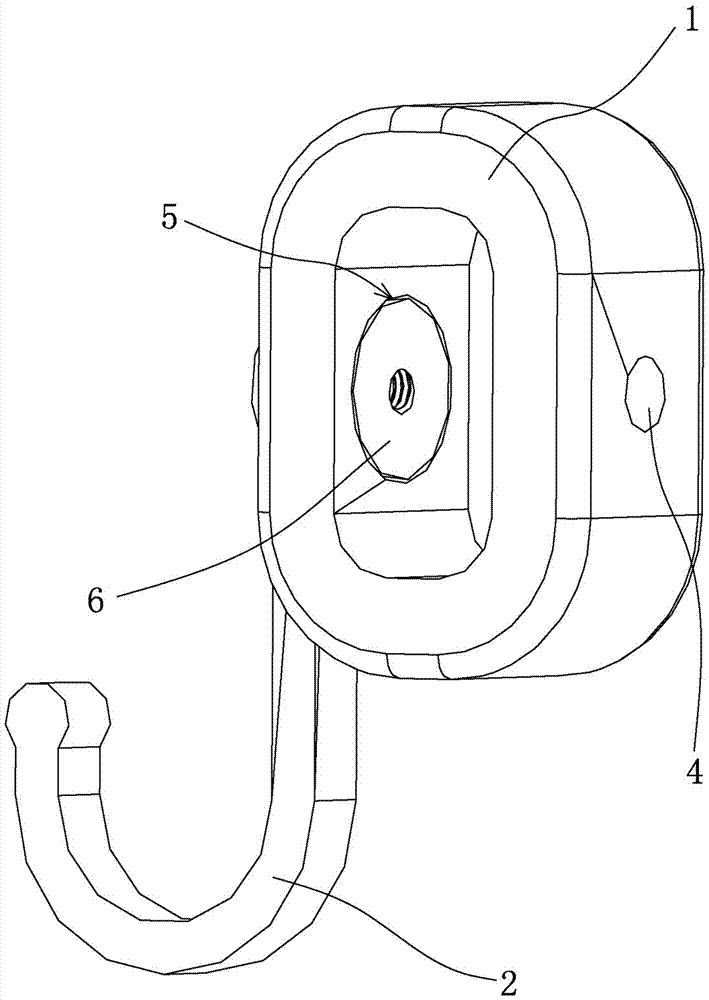

图1是本墙面置物架挂钩的正面立体结构示意图。

图2是本墙面置物架挂钩的后面立体结构示意图。

图3是本墙面置物架挂钩的卸下挂钩件后的立体结构示意图。

图中，1、基座；2、挂钩件；3、支撑孔；4、安装孔；5、预制孔；6、契块；7、钩槽；8、延展部。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1、图2、图3所示，本墙面置物架挂钩包括基座1和设置于基座1上的挂钩件2，基座1的中部开设有可供置物架横向穿过的支撑孔3，基座1的后壁上开设有安装孔4，前壁开设有预制孔5，安装孔4和预制孔5均与支撑孔3相互连通，且预制孔5的直径大于安装孔4的直径，预制孔5内嵌有契块6，挂钩件2的上端部与契块6之间通过螺钉固连。

本墙面置物架挂钩的使用原理如下：当需要将该挂钩安装固定在墙面上时，先旋出紧固在挂钩件2上的螺钉，将挂钩件2从契块6上拆下，再将契块6从预制孔5内拔出，然后将与墙面固定的固定螺丝从基座1后壁的安装孔4穿出基座1后壁外，螺丝刀头从预制孔5中伸入旋拧固定螺丝，将基座1固连在墙面上；接着可将置物架穿设于基座1的支撑孔3内，并且可任何位置的调整移动；最后将契块6嵌回预制孔5内，挂钩件2通过螺钉与契块6重新紧固，契块6与预制孔5之间为锥度配合，且锥形底面靠近基座1的支撑孔3处。

为了使本墙面置物架挂钩的结构更加紧凑美观，其基座1的外前壁和契块6的外前壁上均开设有可供挂钩件2的上端部嵌入的钩槽7，挂钩件2的上端部具有一圈向外延展的延展部8，延展部8与预制孔5的形状和大小相同，安装孔4与预制孔5的圆心位于同一水平线上。

为了使本墙面置物架挂钩的安装更加方便，其安装孔4靠近预制孔5的边缘处设置了倒角，预制孔5的直径为5mm至15mm之间。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了基座1、挂钩件2、支撑孔3、安装孔4、预制孔5、契块6、钩槽7、延展部8等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
