一种防烫型电热水壶的制作方法

本实用新型涉及一种防烫型电热水壶。

背景技术：

电热水壶作为水的加热器具，具有水沸腾后自动断电、防干烧断电的功能。电热水壶的工作原理为：利用水沸腾时产生的水蒸汽使蒸汽感温元件的双金属片变形，并利用变形通过杠杆原理推动电源开关，从而使电热水壶在水烧开后自动断电，断电后水壶不会自动再加热。

但是，现有的电热水壶一般结构较差，电热水倾倒时壶内的水容易溢出、易导致烫伤等事故发生，不能满足人们对电热水壶的安全、防烫等需求。

技术实现要素：

本实用新型所要解决的技术问题是提供一种结构简单，使用方便，能有效的避免电热水壶倾斜时水从壶内溢出，避免了烫伤事故的发生，大大的增加了安全性的防烫型电热水壶。

本实用新型是通过以下技术方案来实现的：一种防烫型电热水壶，包括壶身，所述壶身左侧固定安装一弯嘴，该弯嘴的横截面呈圆形结构设置，弯嘴内部设有一挡板，挡板呈圆形结构设置，挡板的外圈面紧贴与弯嘴的内壁面上，弯嘴通过该挡板密封，弯嘴位于挡板上端的外壁上设有一通孔，弯嘴正对于通孔处固定安装一直杆，该直杆一端顺着通孔延伸至外界，并固定安装一旋转块，直杆与通孔过盈连接，该旋转块呈圆柱形结构设置，旋转块的外圈面上固定安装一防滑层。

作为优选的技术方案，弯嘴内部位于挡板处的内壁面上固定安装一弧形块，挡板一侧面紧贴与该弧形块相对的一侧面。

作为优选的技术方案，壶身上端设有一密封或者打开壶身的壶盖，该壶盖上固定安装一出气管，出气管一端与壶身内部相通，另一端与外界相通，出气管位于外界端上固定安装一自动泄气阀。

作为优选的技术方案，壶身右侧固定安装一手把。

本实用新型的有益效果是：本实用新型结构简单，使用方便，通过挡板能有效的密封弯嘴，避免了壶中的水从弯嘴中溢出，从而防止了烫伤事故的发生，且通过自动泄气阀能有效的泄出壶身中的压力，避免了壶身因压力过大而造成的爆炸，有效的增强了电热水壶的安全性。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的整体结构示意图；

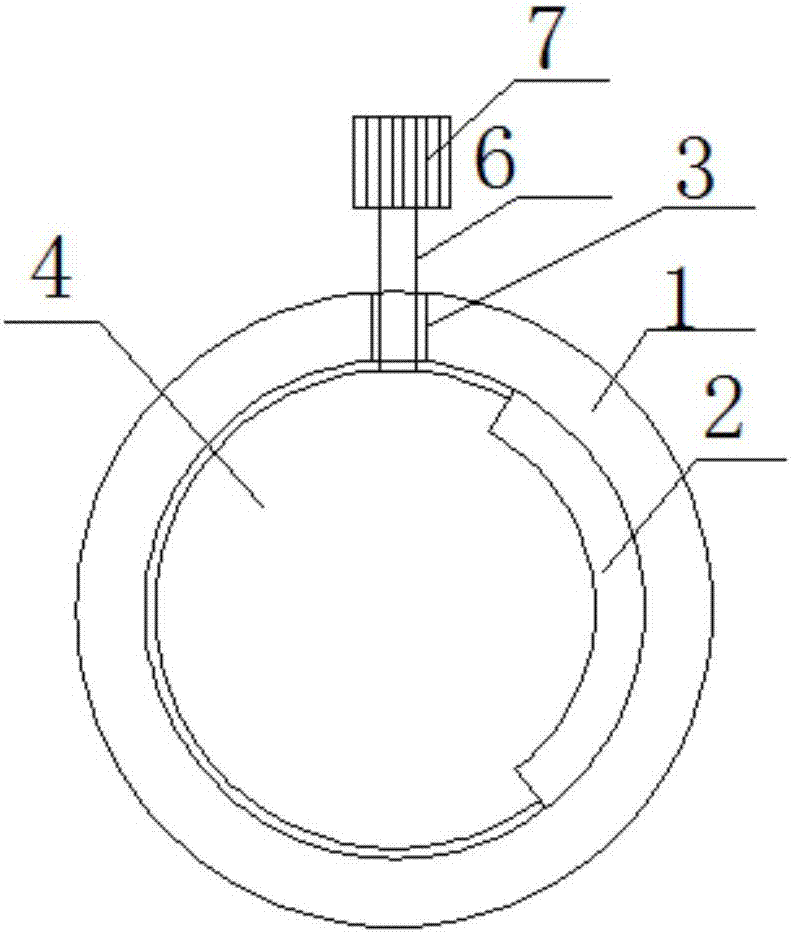

图2为图1中A-A处的剖视图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书(包括任何附加权利要求、摘要和附图)中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1和图2所示，本实用新型的一种防烫型电热水壶，包括壶身11，所述壶身11左侧固定安装一弯嘴1，该弯嘴1的横截面呈圆形结构设置，弯嘴1内部设有一挡板4，挡板4呈圆形结构设置，挡板4的外圈面紧贴与弯嘴1的内壁面上，弯嘴1通过该挡板4密封，弯嘴1位于挡板4上端的外壁上设有一通孔3，弯嘴1正对于通孔3处固定安装一直杆6，该直杆6一端顺着通孔3延伸至外界，并固定安装一旋转块7，直杆6与通孔3过盈连接，该旋转块7呈圆柱形结构设置，旋转块7的外圈面上固定安装一防滑层(未标记)。

弯嘴1内部位于挡板4处的内壁面上固定安装一弧形块2，挡板4一侧面紧贴与该弧形块2相对的一侧面。

壶身1上端设有一密封或者打开壶身的壶盖10，该壶盖10上固定安装一出气管8，出气管8一端与壶身11内部相通，另一端与外界相通，出气管8位于外界端上固定安装一自动泄气阀9；壶身11右侧固定安装一手把12。

在烧水时，通过旋转块旋转挡板，直至使挡板的一侧与弧形块的一侧面相抵，当相抵后，说明挡板已经将弯嘴密封，该弧形块起到定位和提示的作用，提示你，一旦旋转块旋转不动后，所以该旋转块已经与弧形块相抵，并且也密封住了弯嘴，当需要倒水时，再次的旋转旋转块，这次的旋转方向需与之前的旋转方向相反，使挡板与弯嘴之间形成一出水缝，热水可顺着该出水缝流到外界，且通过挡板能调整出水的流量，挡板与弯嘴之间的出水缝越大则能通过的水就越多，则水的流量就越大，反之则相反，避免了因水倒的太快而烫伤人们。

本实用新型的有益效果是：本实用新型结构简单，使用方便，通过挡板能有效的密封弯嘴，避免了壶中的水从弯嘴中溢出，从而防止了烫伤事故的发生，且通过自动泄气阀能有效的泄出壶身中的压力，避免了壶身因压力过大而造成的爆炸，有效的增强了电热水壶的安全性。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
