平板捋水拖把的制作方法

实用新型属于生活用品技术领域，尤其是涉及一种平板捋水拖把。

背景技术：

在日程生活的使用中，为了增大一次拖地的面积、节省拖地时间，出现了平板拖把，该种拖把与地面的接触面积较大，拖地时更为省时。但是，平板拖把中对于拖布的清洁较为麻烦，通常需要将拖把布拆卸下来之后进行手工清洗较为麻烦，且手上会沾附很多脏东西，较不卫生。并且清洗时需要对拖把进行拆卸和清洗后对拖布进行重现安装，较为浪费时间，工作效率低下。

技术实现要素：

本实用新型为了克服现有技术的不足，提供一种可方便实现拖布挤水的平板捋水拖把。

为了实现上述目的，本实用新型采用以下技术方案：一种平板捋水拖把，包括拖把杆、用于捋水的套筒、拖板及拖把布，拖把布可拆卸连接于所述拖板上；所述套筒内设有可供拖把杆穿过的通腔，该拖把杆可上下活动的置于该空腔内，所述拖板可上下翻转的连接于所述拖把杆下部；所述套筒前端设有用于对拖把布进行挤水操作的捋水部件，该捋水部件包括连通于所述通腔的挤水腔、沿水平方向间隙分布有凸齿的第一捋水齿条及第二捋水齿条；所述第一捋水齿条设于所述挤水腔前端，所述第二捋水齿条位于该第一捋水齿条下部，于所述挤水腔可拆卸连接。本实用新型中，拖板可相对拖把杆进行上下翻转，进而其可在需要挤水操作时翻转至与拖把杆平行后穿入至套筒内，通过拖把杆在套筒内的上下移动带动其在套筒内上下动作进行挤水，操作简便，通过上下动作实现挤水，更为省力；所述套筒上设置了两条捋水齿带，可有效在拖板上下移动时对拖布进行刮动，使得拖布上的水分残留更少，挤水更为干净，并且齿带还可以有效将拖布上的赃物也一并刮下来，保持拖布的洁净；第二捋水齿条可相对套筒进行拆卸，便于更换和清理。

进一步的，所述第一捋水齿条与第二捋水齿条的凸齿为上下交错设置，清洁和挤水效果更好。

进一步的，所述第二捋水齿条一端固定连接一凸起卡部，另一端连接一活动卡件，所述挤水腔上设有可与所述凸起卡部配合卡接的第一卡槽和于所述活动卡件配合卡接的第二卡槽，通过活动卡件实现其相对套筒可拆卸，便于拆取后进行清洗或更换。

进一步的，所述活动卡件包括设于所述第二捋水齿条外端的配合槽、可与该配合槽内前后伸缩动作的卡块及弹性件，该弹性件一端固定连接于配合槽内壁，另一端固定于卡块；向内按压卡块使其向内伸缩即可解除与第二卡槽之间的卡接配合，操作简便。

更进一步的，所述第二卡槽的高度大于所述卡块的厚度，该卡块上表面设有可与所述第二卡槽内壁相卡接的条形槽口，使得卡块可向下移动接触与第二卡槽内壁的卡接，不会影响其后期的伸缩动作。

综上所述，本实用新型可有效对平板拖把进行挤水，上下动作即可实现有效挤水，挤水操作简单，操作省力省时；挤水效果好，拖布挤干充分，拖布上赃物残留少，干净卫生。

附图说明

图1为本实用新型的结构示意图。

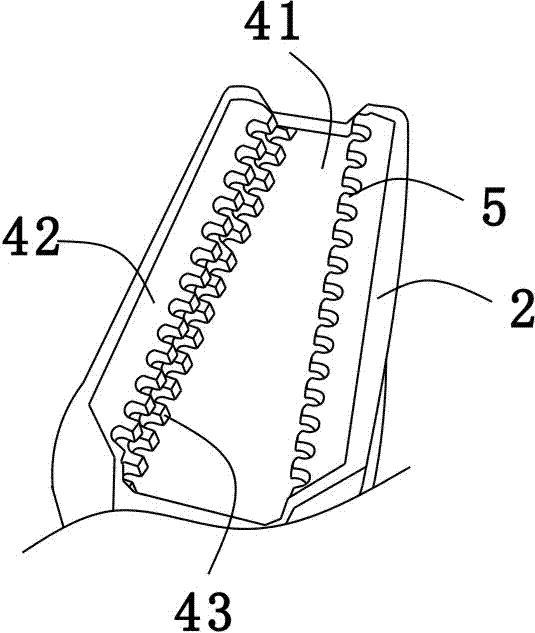

图2为本实用新型的局部示意图一。

图3为本实用新型的局部示意图二。

图4为图3中B处的放大图。

具体实施方式

为了使本技术领域的人员更好的理解本实用新型方案，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述。

如图1-4所示，一种平板捋水拖把，包括拖把杆1、用于捋水的套筒2、拖板3及拖把布，拖把布可拆卸连接于所述拖板3上；所述拖板3可上下翻转的连接于所述拖把杆1下部，拖板3上设有一容置槽31，当拖板3翻转至与拖把杆1相平行时，拖把杆1即可置入该容置槽31内，使得拖板与拖把杆1位于同一平面上；所述套筒2内设有可供拖把杆1穿过的通腔，该拖把杆1可上下活动的置于该空腔内，所述套筒2前端设有用于对拖把布进行挤水操作的捋水部件，当拖板3翻转至与拖把杆平行位置后，拖把杆1在套筒2内上下运动即可带动拖板3在套筒2内上下运动，进而捋水部件对拖板3上的拖布进行挤水操作，对拖布进行挤干。

具体的，所述捋水部件包括挤水腔41、第一捋水齿条42以及第二捋水齿条43；所述挤水腔41连通于所述通腔，该挤水腔41的形状与拖板相配适，上部为开口，可供拖板穿出；所述第一捋水齿条42和第二捋水齿条43上均沿水平方向间隙分布有凸齿5，优选的，所述第一捋水齿条42与第二捋水齿条43的凸齿5为上下交错设置，捋水效果更好；所述第一捋水齿条42设于所述挤水腔41前端，该第一捋水齿条42与套筒2为一体成型结构，制造更为方便；所述第二捋水齿条43位于该第一捋水齿条42下部，其与所述挤水腔41可拆卸连接；具体的，所述第二捋水齿条43左端固定连接一凸起卡部61，所述挤水腔41左端设有第一卡槽62，该凸起卡部61可插入至该第一卡槽62内，与第一卡槽62配合卡接；所述第二捋水齿条43的右端连接一活动卡件，该活动卡件包括配合槽71、卡块72以及弹性件73，该配合槽71开设于该第二捋水齿条43的右端部，所述弹性件73为弹簧，其一端固定连接于配合槽71内壁，另一端固定于卡块72；进而所述卡块72可在弹性件73的驱动下在配合槽71内前后伸缩动作；所述挤水腔41右端设有第二卡槽63，该第二卡槽63的高度大于所述卡块72的厚度，并且所述卡块72上表面设有可与所述第二卡槽63内壁相卡接的条形槽口721，当第二卡槽63内壁插入至卡块上的条形槽口721内时，卡块无法再伸缩动作，实现活动卡件与第二卡槽的配合卡接。

操作原理如下：

需要挤水时，将拖板翻转至与拖把杆平行的位置，之后向上拉动拖把杆，带动拖板在套筒内向上移动，移动过程中，第一捋水齿条盒第二捋水齿条对拖板上的拖布进行挤水，将拖布上多余的水捋去；当需要对第二捋水齿条进行拆卸时，握持卡块并对其施加向下的作用力，使得条形槽口与第二卡槽内壁相分离，此时卡块进行进行伸缩动作，之后向内按压卡块，使得卡块伸入至配合槽内，卡块不再位于第二卡槽内，进而第二捋水齿条右端的定位被解除；将第二捋水齿条的右端向上扳动，之后斜向将第二捋水齿条向上拔出，凸起卡部从第一卡槽中脱离，第二捋水齿条即可被拿出。

显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本实用新型保护的范围。
