循环式转盘西餐桌的制作方法

本发明涉及一种餐桌，尤其是涉及一种碟盘可在桌面上循环转动的西餐桌。

技术背景

餐桌是人们用餐的设施之一，它可分为长方形或椭圆形的西餐桌和方形或圆形的中餐桌，当一张餐桌用餐人数较多时，中餐桌上，特别酒店内中餐桌上一般都设置有大的转盘，以适用人们取菜方便。西餐桌在酒店用得少，在家居中用的较多，但西餐桌在用餐人数较多时，两端座位上有人取菜不大方便，经常需要调节换碗碟。为此有人设计了一种转盘西餐桌，它适用宾馆和酒店等用于旅游、开会和培训班等活动用餐人数较多时使用带来了很大的方便。但这种转盘式西餐桌一是占地面积大，结构比较复杂，转盘和餐桌不好分离，不适用家居使用；二是它利用电动小车分别拖动托板在循环轨道上移动，停车时托盘抖动大，对家居用碗装汤用餐时，会造成汤水溢流；为了转弯的需要，托板是相互叠层搭接的，由于板受力不均匀（菜量不同），当其中一块托板转动不灵或托板相互卡紧，就会造成整个转盘不能转动，需要经常对转盘式西餐桌进行保养和清理。

技术实现要素：

针对上述现有技术中转盘式西餐桌所存在的问题，本发明提供了一种不仅结构紧凑简单、转动平稳、便于清理，而且可组合和分离，贮存方便，适用性强的循环式转盘西餐桌。

本发明要解决的技术问题所采限的技术方案是：所述循环式转盘西餐桌包括西餐桌本体和活动设置在西餐桌本体上的料台，所述料台包括呈椭圆形或长方形的框体和固定设置在框体内左右两端的主动链轮和从动链轮，所述主动链轮和从动链轮之间套接有链条，在主动链轮的转轴上设置有过渡链轮，所述过渡链轮与驱动链轮相啮合，驱动链轮与循环电机相连，所述框体上设置有台面外板和台面内板，所述台面外板和台面内板之间形成有椭圆形的缝隙，所述链条支撑在托板上并位于缝隙内，所述链条上间隔活动设置有升降轴，所述升降轴上端活动设置有托盘，升降轴下端穿过链条和托板，升降轴下端设置有限位台并活动支撑在底板上，所述底板设置在凸轮上，凸轮设置在与电机相连的凸轮轴上，所述托盘上间隔设置有能与台面外板和台面内板相接触的承柱，所述托盘之间的链条上设置有能随链条转动并能使缝隙封闭的装饰条，所述装饰条由月牙形塑钢板或方形硅胶板活动搭接式相连而成。

所述托盘之间的链条上设置有能随链条转动并能使缝隙封闭的装饰条，其目的是为了解决用餐时杂物落入到台面外板和台面内板之间形成的椭圆形缝隙内，使料台内保持干净。所述链条上间隔置有升降轴，为了方便在清洗台面外板和台面内板时，升降轴不露出在台面外板和台面内板上，升降轴在凸轮作用下降至台面内外板以下，因而可无障碍地清洗台面内外板表面和清出缝隙中的杂物，用餐时凸轮转动，利用凸轮尖部将底板顶起，使支撑在底板上的升降轴上升，再在升降轴上套上托盘，当链条转动时，通过链条本身的链条销和兼作链条销的升降轴带动托盘循环转动。

本发明所述的装饰条上的销钉活动配装在链条销内，使用时，装饰条能随链条转动，从而实现封闭缝隙，防止杂物落入到缝隙进入框体内，一是采用月牙形塑钢板相互活动搭接（如鱼鳞片式）；二是采用硅胶板相互活动搭接（车箱相接式）相连而成。

本发明将料台做成单体，直接放在现有西餐桌上接通电源整体使用，不使用时，可将料台贮存；它不仅结构紧凑简单、转动平稳、便于清理，而且可组合和分离，贮存方便，适用性强。

附图说明

图1是本实用新俯视结构示意图，

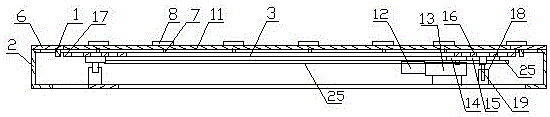

图2是图1的A-A剖视结构示意图，

图3是图1的B-B剖视结构示意图，

图4是图1的C-C剖视结构示意图，

图5是托盘的底面结构示意图，

图6是链条结构示意图，

图7是单轴凸轮升降结构示意图，

图8是双轴凸轮升降结构示意图，

图9是月牙形塑钢板相互活动搭接的结构示意图，

图10是硅胶板相互活动搭接的结构示意图。

在图中，1、直托杆 2、框体 3、链条 4、横托杆 5、内托杆 6、台面外板 7、销套 8、托盘 9、销钉 10、月牙形塑钢板 11、台面内板 12、循环电机 13、减速器 14、驱动链轮 15、过渡链轮 16、主动链轮 17、从动链轮 18、转轴座 19、转轴 20、月牙形塑钢板节距 21、方形硅胶板 22、承柱 23、方形硅胶板节距 24、升降轴 25、托板 26、凸轮 27、限位台 28、上压板 29、链柱 30、下压板 31、链条节距 32、加强板 33、凸轮轴 34、底板 35、升降电机 36、架杆 37、中间齿轮 38、传动齿轮 39、链条销。

具体实施方式

在图中，所述循环式转盘西餐桌包括西餐桌本体（图中未画出）和活动设置在西餐桌本体上的料台，所述料台包括用铝合金、硬木或塑钢制成的呈椭圆形或长方形的框体2和固定设置在框体内左右两端的主动链轮16和从动链轮17，框体内设置有横托杆4、直托杆1和 内托杆5 ，主动链轮和从动链轮的大小和齿数相同，所述主动链轮和从动链轮之间套接有链条3，链条由上压板28、下压板30、链柱29和链条销39相互连接而成，链条具有链条节距31，在主动链轮的转轴19上设置有过渡链轮15，转轴设置在转轴座18上，所述过渡链轮与减速后的驱动链轮14相啮合，驱动链轮与减速器13相连，减速器与循环电机12相连，所述框体上设置有台面外板6和台面内板11，所述台面外板和台面内板之间形成有椭圆形的缝隙（图中未标出），所述链条位于缝隙内，链条下端支撑在托板25上，托板用架杆36固定在横托杆4上，托板25为长腰形环条体（与缝隙相应的形状），也可是长腰形板，所述链条上间隔活动设置有升降轴24（相当链条销），所述升降轴上端可与托盘直接相连（通过一字槽或十字槽，既可使托盘取出，又能带动托盘转动），也可通过销套7活动设置有托盘8（销套与托盘可为一体并活动套在升降轴上），升降轴下端活动穿过链条和托板25，升降轴下端设置有限位台27并活动支撑在底板34上，限位台是为了防止升降轴从链条上端滑出，所述底板设置在凸轮26上，凸轮设置在与升降电机35相连的凸轮轴33上，凸轮为两只，底板左右对称设置同一凸轮轴上，凸轮轴一端与升降电机相连，为了使升降轴同步平稳升降，所述底板下底面上最好设有呈长方形分布的四只凸轮26和两根凸轮轴33，利用分别装在凸轮轴一端且与中间齿轮37相啮合的两传动齿轮38同步带动凸轮轴旋转来实现底板的上升和下降。碗和碟设置在托盘上，所述托盘上间隔设置有能与台面外板和台面内板相接触的承柱22，承柱的作用是支撑托盘平稳地转动，托盘中间设置有加强板32，所述托盘之间的链条上设置有能随链条转动并能使缝隙封闭的装饰条，所述装饰条由月牙形塑钢板10或方形硅胶板21用销钉9与链条销活动搭接式相连而成（一块用销钉9搭在另一块上，象鱼鳞片式）。销钉活动插入到链条销上端内，月牙形塑钢板10，其厚度1-2为毫米，宽度大于缝隙宽度，方形硅胶板节距23，月牙形塑钢板节距20和方形硅胶板节距23均小于链条节距31。所述框体内设置有时间继电器，通过摇控可控制料台间隔循环运行的停顿时间。
