一种带有缓冲降音结构的卷帘门柜的制作方法

本发明属于储物柜技术领域，涉及一种带有缓冲降音结构的卷帘门柜。

背景技术：

目前的储物柜均为向外开门结构，带有锁具，保密性好。但对常用物品存储时，取用物品需要频繁的开关门，非常不方便。并且在空间较小的地方，或者人员较多的地方，外开门打开时占用一定的空间，影响人员的活动。

卷帘门柜上用的卷帘门、卷帘门的直路轨大多是塑料制作而成，其开门方向一般是垂直向下的。但由于卷帘门与直路轨之间有缝隙，密封性差，灰尘很容易进入直路轨内，影响卷帘门与直路轨的使用寿命。由于卷帘门下拉速度较快，不易控制，因此在卷帘门拉动时会发出较大的噪音，若不注意，因下降速度过快，极易造成手部受伤的情况，而且卷帘门和直路轨直接接触致使卷帘门与直路轨连接件容易老化、破损，使得卷帘门的使用寿命减少。

因此，如何解决上述问题，是本领域技术人员要研究的内容。

技术实现要素：

为克服上述现有技术中的不足，本发明目的在于提供一种带有缓冲降音结构的卷帘门柜。

为实现上述目的及其他相关目的，本发明提供一种带有缓冲降音结构的卷帘门柜；包括有顶板、底板、左侧板、右侧板和背板组装而成的柜体，还包括回旋路轨、直路轨、毛刷组件及卷帘门；所述回旋路轨和所述直路轨的横截面均呈U型；所述回旋路轨包括左回旋路轨和右回旋路轨，所述左回旋路轨和所述右回旋路轨分别对称设置所述柜体内侧的所述左侧板和所述右侧板的顶部上方；所述直路轨包括左直路轨和右直路轨，所述左直路轨和所述右直路轨分别与所述左回旋路轨和所述右回旋路轨的输出端对接，并分别沿竖直方向设置在所述左侧板和所述右侧板的前侧；所述毛刷组件包括毛刷条、镶嵌槽；所述镶嵌槽的横截面也为U型，所述毛刷条嵌套在所述镶嵌槽内；所述毛刷组件为两个，对称设置在所述左侧板和所述右侧板上；并使所述毛刷条朝向所述卷帘门的一侧面设置；所述卷帘门的一端固定在所述回旋路轨的起始端上，所述卷帘门的另一端上设有拉手，经拉手拉动所述卷帘门沿所述回旋路轨和所述直路轨滑动。

上述技术方案中，相关内容解释如下：

1、上述方案中，所述回旋路轨的延展总长度与所述直路轨的总长度相等。

2、上述方案中，所述回旋路轨和所述直路轨的横截面均呈U型。

3、上述方案中，所述镶嵌槽的槽壁上对称设有腰圆孔，所述镶嵌槽经螺丝通过所述腰圆孔与所述左侧板和所述右侧板固定连接，所述毛刷条朝向所述卷帘门的内侧面设置。

4、上述方案中，所述把手为一个，设置在所述卷帘门另一端的中部。

5、上述方案中，所述把手为两个，间隔设置在所述卷帘门的另一端上。

6、上述方案中，所述毛刷条与所述镶嵌槽之间焊接固定。

由于上述技术方案运用，本发明与现有技术相比具有的优点是：

本发明采用卷帘门结构，只需拉动卷帘门即可打开关闭柜体，取放物品非常方便。并通过在卷帘门结构中设置缓冲降音结构，即在直路轨的内侧设置毛刷组件结构，毛刷组件结构中的毛刷条可有效的降低卷帘门拉动与直路轨接触摩擦发出的噪音，可调节卷帘门上下拉动时的松紧度；减缓卷帘门上下拉动时的速度与冲击力，有效延长了卷帘门的使用寿命，且发生因速度过快造成使用者手部受伤的情况发生。

本发明适用于家具上下拉动卷帘门柜；组装简单。

附图说明

图1为本发明局部结构示意图；

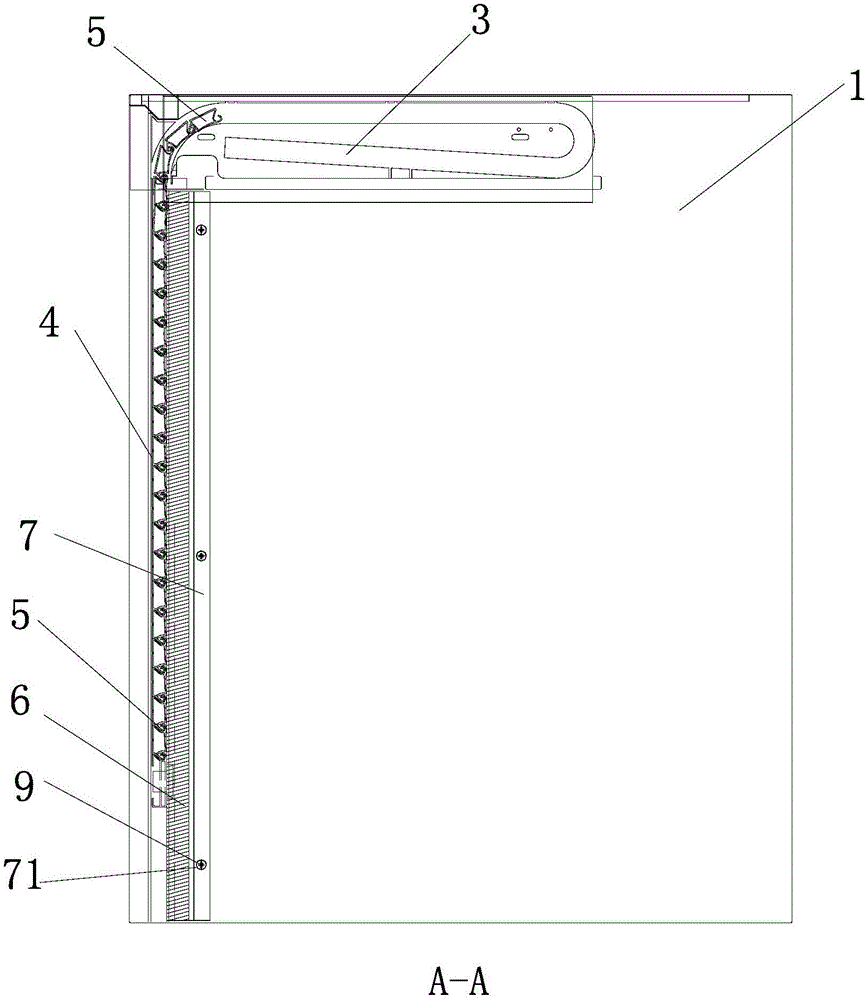

图2为图1中A-A向视图；

图3为本发明回旋路轨、直路轨、毛刷组件及卷帘门之间的组合结构示意图。

具体实施方式

以下由特定的具体实施例说明本发明的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本发明的其他优点及功效。

请参阅图1至图3。须知，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本发明可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本发明所能产生的功效及所能达成的目的下，均应仍落在本发明所揭示的技术内容得能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”及“一”等的用语，亦仅为便于叙述的明了，而非用以限定本发明可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本发明可实施的范畴。

如图1至图3所示，一种带有缓冲降音结构的卷帘门柜；包括有顶板（图中未示出）、底板（图中未示出）、左侧板1、右侧板（图中未示出）和背板2组装而成的柜体，还包括回旋路轨3、直路轨4、毛刷组件及卷帘门5；所述回旋路轨3和所述直路轨4的横截面均呈U型；所述回旋路轨3包括左回旋路轨31和右回旋路轨32，所述左回旋路轨31和所述右回旋路轨32分别对称设置所述柜体内侧的所述左侧板1和所述右侧板（图中未示出）的顶部上方；所述直路轨4包括左直路轨41和右直路轨（图中未示出），所述左直路轨41和所述右直路轨（图中未示出）分别与所述左回旋路轨31和所述右回旋路轨32的输出端对接，并分别沿竖直方向设置在所述左侧板1和所述右侧板（图中未示出）的前侧；所述毛刷组件包括毛刷条6、镶嵌槽7；所述镶嵌槽7的横截面也为U型，所述毛刷条6嵌套在所述镶嵌槽7内；所述毛刷组件为两个，对称设置在所述左侧板1和所述右侧板（图中未示出）上；并使所述毛刷条6朝向所述卷帘门5的一侧面设置；所述卷帘门5的一端固定在所述回旋路轨3的起始端上，所述卷帘门5的另一端上设有拉手8，经拉手8拉动所述卷帘门5沿所述回旋路轨3和所述直路轨4滑动。

所述回旋路轨3的延展总长度与所述直路轨4的总长度相等。

所述回旋路轨3和所述直路轨4的横截面均呈U型。

所述镶嵌槽7的槽壁上对称设有腰圆孔71，所述腰圆孔71为多个，间隔设置在所述镶嵌槽7的槽壁上。所述镶嵌槽7经螺丝9通过所述腰圆孔71与所述左侧板1和所述右侧板固定连接，所述毛刷条6朝向所述卷帘门5的内侧面设置。

所述把手8为一个，设置在所述卷帘门5另一端的中部。

所述把手8也可以为两个（该种结构图中未示出），间隔设置在所述卷帘门5的另一端上。

所述毛刷条6与所述镶嵌槽7之间焊接固定。

本发明采用卷帘门结构，只需拉动卷帘门即可打开关闭柜体，取放物品非常方便。并通过在卷帘门结构中设置缓冲降音结构，即在直路轨的内侧设置毛刷组件结构，毛刷组件结构中的毛刷条与卷帘门叶片之间形成摩擦，增加了阻力，减缓了卷帘门上下拉动的冲击力，从而使卷帘门可以停止在某个特定高度，且不发生噪音。若需要再次上提或下拉卷帘门时，必须施加大于毛刷条与卷帘门叶片之间的摩擦力，才可使卷帘门再次移动。可有效的降低卷帘门拉动与直路轨接触摩擦发出的噪音，可调节卷帘门上下拉动时的松紧度；减缓卷帘门上下拉动时的速度与冲击力，有效延长了卷帘门的使用寿命，且发生因速度过快造成使用者手部受伤的情况发生。

本发明适用于家具上下拉动卷帘门柜；组装简单。

上述实施例仅例示性说明本发明的原理及其功效，而非用于限制本发明。任何熟悉此技术的人士皆可在不违背本发明的精神及范畴下，对上述实施例进行修饰或改变。因此，举凡所属技术领域中具有通常知识者在未脱离本发明所揭示的精神与技术思想下所完成的一切等效修饰或改变，仍应由本发明的权利要求所涵盖。
