本发明涉及一种烹饪器具。

背景技术：

传统的诸如电饭煲的烹饪器具具有烹饪腔，在烹饪前使用者将待烹饪的食材放入烹饪腔后进行烹饪。也有一些烹饪器具具有预约功能，但是用户在实际使用预约功能时常常会发现，通常预约的时间越长，锅内的食物出现变质的机率越大。例如，如果用户早上上班之前预约好米饭，晚上回来吃，就会发现米饭通常会变干、发黄，尤其是夏天更会产生异味，因此，现有的烹饪器具无法实现在长时间预约的情况下仍旧保持米饭的清新。

还已知一种能够自动加米的烹饪器具，这种烹饪器具通常在进行预约功能时，米和水可以分开。在使用时，使用者先将水放在内胆中，把与之匹配的米放在储米仓，当到预约时间时，米会自动落入内胆与水混合。但是这种烹饪器具存在一个很大的缺陷是不能洗米，即，使用者在预约时，放到储米仓中的米是没有洗的，如果洗了米，米上就会沾水，这样一方面会影响米饭的口感，另一方面，沾过水的米不可避免地会粘到储米仓的壁上，导致无法全部落到内胆中。

为此，申请人研发了一种能够安装胶囊的烹饪器具，但是申请人发现，在这种烹饪器具的日常使用过程中，放置在烹饪器具里的胶囊容易落灰，并且容易受到磕碰、损坏。

因此，需要提供一种烹饪器具，以至少部分地解决上面提到的问题。

技术实现要素：

在发明内容部分中引入了一系列简化形式的概念，这将在具体实施方式部分中进一步详细说明。本发明的发明内容部分并不意味着要试图限定出所要求保护的技术方案的关键特征和必要技术特征，更不意味着试图确定所要求保护的技术方案的保护范围。

为了至少部分地解决上述问题，本发明公开了一种烹饪器具，所述烹饪器具包括：烹饪腔；胶囊安装腔，所述胶囊安装腔能够容纳胶囊，所述胶囊中存储有待烹饪的食材；腔盖，所述腔盖能够覆盖所述胶囊安装腔；胶囊开启装置，所述胶囊开启装置能够开启所述胶囊，以使得所述待烹饪的食材进入所述烹饪腔中。

根据本发明的烹饪器具通过设置胶囊安装腔，使得可以在该烹饪器具中使用存储有例如大米、豆类等各种食材的胶囊。而通过将食材存储在胶囊中，一方面可以避免食材运输中的各种恶劣环境对食材的污染，因而能够很好的保持食材的品质，另一方面，还可以将胶囊中的食材制造成免洗食材，方便了用户的使用和操作。另外，该烹饪器具通过设置腔盖可以将胶囊安装腔以及容纳在胶囊安装腔中的胶囊隐藏起来，从而可以有效地保护胶囊安装腔以及容纳在胶囊安装腔中的胶囊。该方案结构简单、装配方便、成本较低。

优选地，所述胶囊安装腔突出于所述烹饪器具的上表面。该方案结构简单、操作方便并且成本较低。

优选地，所述胶囊安装腔相对于所述烹饪器具可升降。该方案可以在用户意欲放入胶囊时使胶囊安装腔上升，而在放置完胶囊并且烹饪器具正常工作时，胶囊安装腔可降下，从而可以方便用的使用，并使烹饪器具的结构更紧凑。胶囊安装腔上升后留出得到空间方便胶囊的放置，且在不放置胶囊时，胶囊安装腔下降，胶囊安装腔的上表面与烹饪器具上表面齐平。较胶囊安装腔突出于烹饪器具上表面的方案更为美观。

优选地，所述烹饪器具包括驱动装置，所述驱动装置与所述胶囊安装腔连接，并能够驱动所述胶囊安装腔的升降动作。该方案可以实现对胶囊安装腔的自动控制，操作方便。

优选地，所述烹饪器具还包括传动装置，所述驱动装置通过所述传动装置与所述胶囊安装腔连接。该方案通过在驱动装置和胶囊安装腔之间设置传动装置，可以实现旋转运动的可靠传递。

优选地，所述驱动装置能够驱动所述传动装置旋转，且所述传动装置包括螺纹部，所述螺纹部设置有内螺纹，所述胶囊安装腔上设置有与所述内螺纹配合的外螺纹，使得当所述螺纹部进行旋转运动时，所述胶囊安装腔能够进行线性运动。该方案通过在螺纹部和胶囊安装腔上设置相互配合的螺纹，从而可将螺纹部的旋转运动转化为胶囊安装腔的线性运动，结构简单、操作方便。

优选地，所述传动装置还包括第一齿轮和第二齿轮，所述第一齿轮连接至所述驱动装置，所述第二齿轮连接至所述螺纹部，所述第二齿轮与所述第一齿轮啮合。该方案齿轮之间的啮合可以实现旋转运动的稳定、可靠的传递。

优选地，所述驱动装置为电机，所述电机具有电机轴，所述电机能够驱动所述电机轴旋转，所述电机轴连接至所述第一齿轮。该方案成本较低，并且结构简单。

优选地，所述胶囊安装腔由电机驱动可旋转。该方案可以方便用户的使用。

优选地，所述胶囊安装腔设置在所述烹饪器具的盖体中。该方案可以增加制造的便利性。

优选地，所述烹饪器具还包括加热装置，所述加热装置用于加热容纳在所述烹饪腔中的所述食材。

附图说明

本发明实施方式的下列附图在此作为本发明的一部分用于理解本发明。附图中示出了本发明的实施方式及其描述，用来解释本发明的原理。在附图中，

图1为根据本发明的一个优选实施方式的烹饪器具的立体示意图。

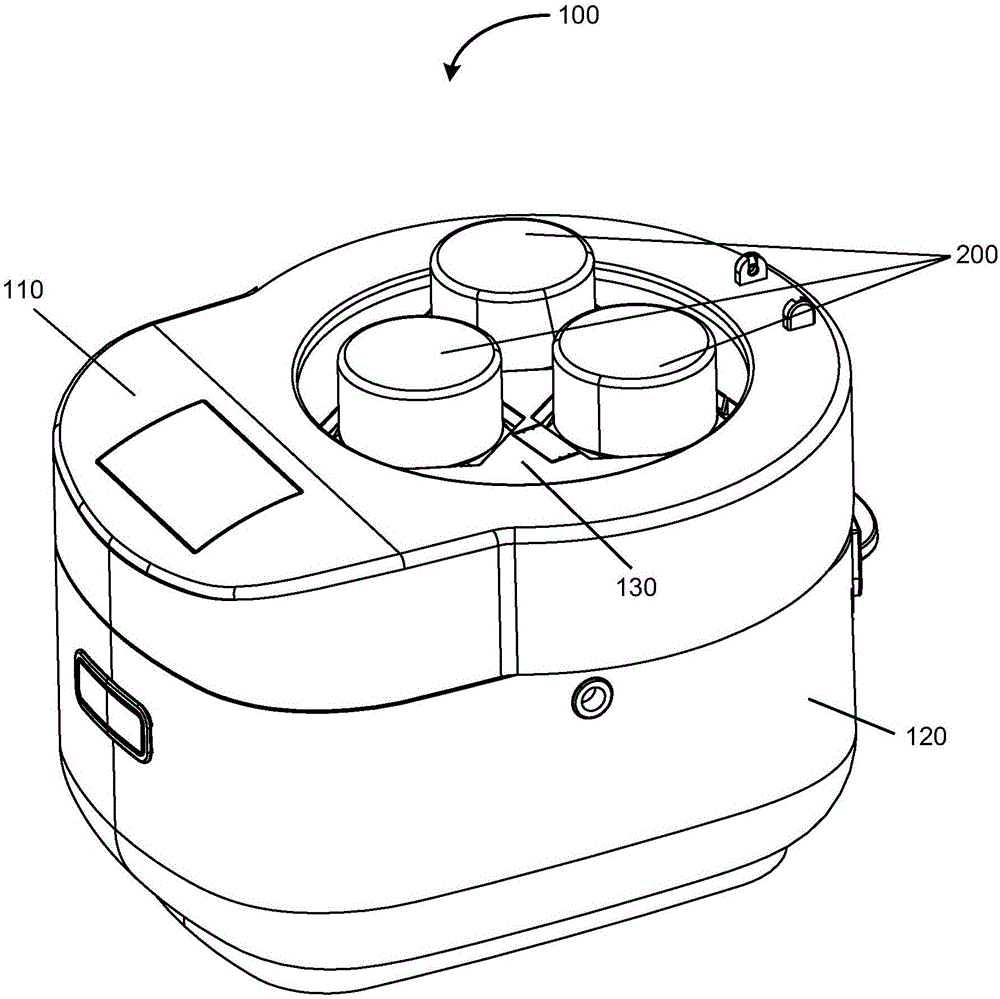

图2为根据本发明的一个优选实施方式的烹饪器具的立体示意图，其中省略了腔盖。

图3为根据本发明的一个优选实施方式的烹饪器具的一部分的剖面示意图。

图4为根据本发明的另一个优选实施方式的烹饪器具的一部分的剖面示意图，其中胶囊安装腔处于下降位置。

图5为根据本发明的另一个优选实施方式的烹饪器具的一部分的剖面示意图，其中胶囊安装腔处于上升位置。

具体实施方式

在下文的描述中，给出了大量具体的细节以便提供对本发明更为彻底的理解。然而，对于本领域技术人员来说显而易见的是，本发明实施方式可以无需一个或多个这些细节而得以实施。在其他的例子中，为了避免与本发明实施方式发生混淆，对于本领域公知的一些技术特征未进行描述。

为了彻底了解本发明的实施方式，将在下列的描述中提出详细的结构。显然，本发明实施方式的施行并不限定于本领域的技术人员所熟习的特殊细节。本发明的较佳实施方式详细描述如下，然而除了这些详细描述外，本发明还可以具有其他实施方式。

本发明公开了一种烹饪器具。本发明所提及的烹饪器具可以是电饭煲、电压力锅、料理机或其它电加热器具，且根据本发明的烹饪器具除具有煮米饭的功能以外，还可以具有煮粥等各种功能。下面将结合图1-5以电饭煲为例对本发明的优选实施方式进行说明。

如图1所示，烹饪器具100包括盖体110和煲体120。煲体120通常呈大致的圆筒形状，且其中设置有烹饪腔(未示出)。烹饪腔的上表面具有圆形开口，用于向烹饪腔中盛放待加热的材料，诸如米、汤等。煲体120中还设置有用于加热烹饪腔的加热装置。盖体110能够盖合在煲体120上且与煲体120铰接，以在盖体110和烹饪腔之间形成烹饪空间。

如图1-图3所示，烹饪器具100还包括胶囊安装腔130，胶囊安装腔130设置在盖体110中，且胶囊安装腔130突出于盖体110的上表面。胶囊安装腔130中可以容纳胶囊200。

胶囊200可以为圆柱形、方形等各种形状。例如，在图示实施方式中，胶囊200为圆柱形。胶囊200中存储有待烹饪的食材，例如，大米、小米、豆类等。可选地，胶囊200中可以存储单一食材，也可以存储多种食材的混合物。通过将待烹饪的食材封装在胶囊200中，可以避免食材在运输中的各种恶劣环境对食材的污染，从而能够很好的保持食材的品质。并且，通过在烹饪器具上使用胶囊，还可以在食材刚产出时就将其用胶囊进行封装，从而可以保证用户吃到最新鲜的大米。此外，还可以在封装的胶囊中添加一些对人体有益的物质，以针对特殊人群的需要。例如，儿童通常需要较多的维生素、矿物质等，因此可以把这些物质添加在胶囊中；糖尿病人群通常需要少糖，因此可以在胶囊中添加一些有助于抑制血糖上升的物质。胶囊中的添加物的示例如下，本领域技术人员可以根据实际需要进行配置：

另外，还可以将胶囊200中的食材制造成免洗模式，从而使得用户在进行烹饪操作时可以直接将胶囊200放置在烹饪器具100的胶囊安装腔130中即可，既保证了食物的口感，也方便了用户的操作。

优选地，胶囊安装腔130可以容纳多个胶囊200，例如，如图2所示，胶囊安装腔130可以容纳3个胶囊200。当然，本领域技术人员也可以根据需要将胶囊安装腔130设置成可以容纳其它数目的胶囊，例如1个、2个、4个等。可选地，多个胶囊可以规则排布，也可以不规则排布，本领域技术人员可以根据实际需要进行设置。

优选地，胶囊安装腔130可以通过例如电机的驱动器驱动旋转。该优选的实施方式可以使得，当用户意欲使用多个胶囊中的预定的一个时，可以旋转胶囊安装腔130，以使该预定胶囊旋转至胶囊开启装置140(如图3所示，下文描述)处，从而胶囊开启装置140对该胶囊进行开启操作。该方案进一步方便了用户的操作。

如图1和图3所示，烹饪器具100还包括腔盖150，腔盖150设置在胶囊安装腔130的上方，用于覆盖胶囊安装腔130。在一个优选实施方式中，腔盖150可以铰接至胶囊安装腔130，以在覆盖胶囊安装腔130的闭合状态和打开胶囊安装腔130的打开状态之间自由枢转。在其他优选实施方式中，腔盖150也可以可取下地覆盖在胶囊安装腔130上，以方便用户对其进行清洗等操作。

根据本发明的烹饪器具通过在胶囊安装腔130上设置腔盖150，可以有效地保护胶囊安装腔130以及容纳在胶囊安装腔130中的胶囊200免受损坏。同时，通过腔盖150将胶囊安装腔130以及容纳在胶囊安装腔130中的胶囊200遮盖，也可以使烹饪器具100整体更美观。

如图3所示，烹饪器具还包括胶囊开启装置140。胶囊开启装置140通常设置在胶囊安装腔130的下方。当胶囊200在胶囊安装腔130中放置就位时，胶囊开启装置140可以开启胶囊200，以使胶囊200中的食物进入烹饪腔中。优选地，胶囊开启装置140为刺破构件，该刺破构件可以刺破胶囊，也可以顶破胶囊。实际操作中，当需要对胶囊200进行开启时，可以通过旋转胶囊安装腔130，以使预定的胶囊置于胶囊开启装置140的上方，从而可以使刺破构件刺破该胶囊，使胶囊中的食材进入烹饪腔中。可以理解，虽然在图示实施方式中，烹饪器具包括一个胶囊开启装置，但是本领域技术人员也可以根据需要设置与胶囊数量对应的多个胶囊开启装置，以使多个胶囊可以在烹饪过程中同时开启。

优选地，如图3所示，胶囊开启装置140的下方还设有下料口142。并且烹饪器具100中还设置有下料口挡块143，下料口挡块143可以与下料口142配合。具体地，当胶囊开启装置140意欲对胶囊200进行开启时，下料口142随胶囊开启装置140一起向上移动，从而远离下料口挡块143，使得胶囊200中的米可以经由下料口142进入烹饪腔中。而在胶囊开启装置140处于非工作状态时，下料口142与下料口挡块143配合在一起，使得下料口挡块143通过阻挡下料口142而起到阻挡作用。

用户在实际的使用过程中，可以先将胶囊200放置到胶囊安装腔130，然后用户可以直接进行烹饪操作，也可以进行预约操作。在预约模式下，如果预约时间到达，烹饪器具100自动启动，胶囊200随胶囊安装腔130自动旋转到开启位置，刺破构件自动上升刺破胶囊200同时下料口挡块143打开，胶囊200破损后食材通过下料口142进入烹饪腔中。

根据本发明的烹饪器具通过设置胶囊安装腔，使得可以在该烹饪器具中使用存储有例如大米、豆类等各种食材的胶囊。而通过将食材存储在胶囊中，一方面可以避免食材运输中的各种恶劣环境对食材的污染，因而能够很好的保持食材的品质，另一方面，还可以将胶囊中的食材制造成免洗食材，方便了用户的使用和操作。另外，由于在烹饪之前的预约时段中，食材是存放在胶囊中的，从而避免了与水长时间接触而使食材变质。该方案结构简单、装配方便、成本较低。

在另一个实施方式中，如图4-图5所示，胶囊安装腔230相对于烹饪器具可升降，具体地，胶囊安装腔230相对于盖体210可升降。该优选的实施方式使得，当用户意欲在胶囊安装腔230中放置胶囊时，可以使胶囊安装腔230上升，如图5所示。当用户放置胶囊动作完成时，可以盖上腔盖250并使胶囊安装腔230下降，如图4所示。进一步优选地，继续参考图4，当胶囊安装腔230处于下降位置时，腔盖250的上表面与盖体210的上表面齐平。该优选的实施方式一方面可以方便用户的操作，另一方面可以使烹饪器具的结构更紧凑并且更美观。

进一步优选地，烹饪器具还包括驱动装置260和传动装置270。驱动装置260用于提供动力，并通过传动装置270与胶囊安装腔230连接。具体地，在实际运行过程中，驱动装置260驱动传动装置270动作，传动装置270带动胶囊安装腔230上升或下降。

在一个优选实施方式中，驱动装置260为电机，电机上设置有电机轴261。电机能够驱动电机轴261旋转。

传动装置270包括螺纹部271，螺纹部271大致为圆筒形状，且套设在胶囊安装腔230的外部，螺纹部271上设置有内螺纹271a。传动装置270还包括相互啮合的第一齿轮272和第二齿轮273，第一齿轮272固定连接至电机轴261，第二齿轮273固定连接至螺纹部271。以此方式，当电机驱动电机轴261旋转时，第一齿轮272和第二齿轮273也相继旋转，从而，与第二齿轮273固定连接的螺纹部271也旋转。

胶囊安装腔230的外周壁上设置有与螺纹部271的内螺纹271a配合的外螺纹230a，使得当螺纹部271进行旋转运动时，胶囊安装腔230能够进行线性运动。具体地，当螺纹部271沿某预定方向旋转时，胶囊安装腔230能够上升，而当螺纹部271沿与某预定方向相反的方向旋转时，胶囊安装腔230能够下降。

该烹饪器具通过在胶囊安装腔230上设置腔盖250，并使胶囊安装腔230可升降，一方面可以方便用户的使用，另外也可以有效地保护胶囊安装腔230以及容纳在胶囊安装腔230中的胶囊200免受损坏。同时，通过腔盖将胶囊安装腔230以及容纳在胶囊安装腔230中的胶囊200遮盖，也可以使烹饪器具整体更美观。

本发明还公开了一种用于烹饪器具的盖体，该盖体包括如上文所述的胶囊安装腔和胶囊开启装置，对于这些装置的具体结构，在上文已有详细描述，为了简洁，在此不再赘述。

可以理解，本发明胶囊中为米仅为一种举例，并非限制。

除非另有定义，本文中所使用的技术和科学术语与本发明的技术领域的技术人员通常理解的含义相同。本文中使用的术语只是为了描述具体的实施目的，不是旨在限制本发明。本文中出现的诸如“设置”等术语既可以表示一个部件直接附接至另一个部件，也可以表示一个部件通过中间件附接至另一个部件。本文中在一个实施方式中描述的特征可以单独地或与其它特征结合地应用于另一个实施方式，除非该特征在该另一个实施方式中不适用或是另有说明。

本发明已经通过上述实施方式进行了说明，但应当理解的是，上述实施方式只是用于举例和说明的目的，而非意在将本发明限制于所描述的实施方式范围内。本领域技术人员可以理解的是，根据本发明的教导还可以做出更多种的变型和修改，这些变型和修改均落在本发明所要求保护的范围以内。
