一种气垫床的气垫结构的制作方法

本发明涉及气垫技术领域，尤其是一种气垫床的气垫结构。

背景技术：

目前气垫床上使用的气垫大都是在气垫本体内部设置竖向的连接筋，即连接筋分别与气垫本体的上表面、下表面之间垂直；连接筋将气垫本体内部形状若干个截面为矩形的腔体，各个腔体连通。在承压过程中，由于截面为矩形的长方体腔体的承压能力较差，局部受压时容易塌陷，造成使用性能相对较差。另外，由于各个腔体之间连通面积大，造成腔体的局部支撑能力受到极大的影响。

技术实现要素：

本发明的目的是为了解决上述技术的不足而提供一种承压能力强，稳定性好的气垫床的气垫结构。

为了达到上述目的，本发明所设计的一种气垫床的气垫结构，它包括气垫本体，所述的气垫本体为一个封闭的长方体结构，在气垫本体的一端设置有进气口，在进气口上设置有止回阀；在气垫本体内部设置有连接筋，所述的连接筋为一块宽幅与气垫本体宽度一致的基布，在气垫本体的长度方向连接筋分别与气垫本体上、下内表面交错粘结连接；连接筋把气垫本体分为若干个截面为三角形的腔体，各个腔体的端部相互连通。

上述技术方案，利用一块宽幅与气垫本体的宽度一致的基布作为连接筋，并交错的与气垫本体的上、下内表面连接，实现气垫本体内部形成截面为三角形的腔体，从而能有效的提高了承压能力，使用过程中的舒适性也得到提高；同时由于连接筋的宽幅与气垫本体的宽度一致，所以各个腔体之间的连通具有一定的阻隔，能使各个腔体之间的独立性更好，尤其是在局部受力的情况下，能提高其局部的支撑能力。

在相邻腔体之间的连接筋上均设置有一个或多个连通孔。在相邻腔体的连接筋上的连通孔交错设置。

上述技术方案的设计，能更好的实现各个腔体之间的连接，且连接孔交错设置，在确保局部支撑能力的情况下，更加方便充气和排气的进行，提高使用性能。

本发明所得到的一种气垫床的气垫结构，通过连接筋的合理涉及，能提高气垫的承压能力和局部支撑能力，使用性能得到极大的提升。

附图说明

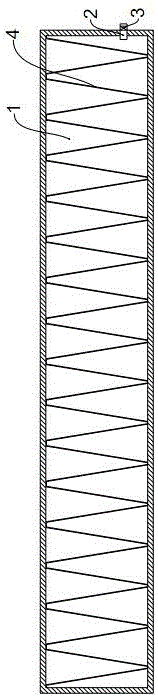

图1为本发明的结构示意图；

图2为本发明的剖视图。

具体实施方式

下面通过实施例结合附图对本发明作进一步的描述。

实施例1：

如图1、图2所示，本实施例描述的一种气垫床的气垫结构，它包括气垫本体1，所述的气垫本体1为一个封闭的长方体结构，在气垫本体1的一端设置有进气口2，在进气口2上设置有止回阀3；在气垫本体1内部设置有连接筋4，所述的连接筋4为一块宽幅与气垫本体1宽度一致的基布，在气垫本体1的长度方向连接筋4分别与气垫本体1上、下内表面交错粘结连接；连接筋4把气垫本体1分为若干个截面为三角形的腔体，各个腔体的端部相互连通。在相邻腔体之间的连接筋4上分别为一个连通孔5和两个连通孔5交替设置，且两个连通孔5分别位于气垫本体1宽度方向的两侧，一个连通孔5则位于气垫本体1宽度方向的中间位置。

实施例2：

本实施例描述的一种气垫床的气垫结构，它包括气垫本体1，所述的气垫本体1为一个封闭的长方体结构，在气垫本体1的一端设置有进气口2，在进气口2上设置有止回阀3；在气垫本体1内部设置有连接筋4，所述的连接筋4为一块宽幅与气垫本体1宽度一致的基布，在气垫本体1的长度方向连接筋4分别与气垫本体1上、下内表面交错粘结连接；连接筋4把气垫本体1分为若干个截面为三角形的腔体，各个腔体的端部相互连通。在相邻腔体之间的连接筋4上均设置一个连通孔5，且连通孔5交替设置在气垫本体1宽度方向的两侧。
