智能沙发的制作方法

本发明创造涉及智能家具技术领域，尤其涉及一种智能沙发。

背景技术：

现有的沙发作为常用的家具，主要由沙发框架、靠背垫、座垫组成，而沙发框架则包括底座、靠背，必要时底座两侧还设置有一对扶手；使用者可根据自己的休息需求，选择合适的休息姿势坐在沙发上，从而获得较好的休息效果，缓解疲劳。

但现有的沙发，功能较为单一，仅具有提供休息的功能，随着生活方式的改变，原有的沙发功能已经无法满足使用者的日常生活需求，因此急需一种功能多样的沙发来满足使用者的使用需求。

技术实现要素：

本发明创造的目的在于提供一种智能沙发，功能多样，利用加热装置、压力传感器、无线传输模块以及语音装置为使用者提供便利，满足使用者的日常需求。

本发明创造的上述目的是通过以下技术方案予以实现的。

一种智能沙发，包括：沙发框架、靠背垫、座垫；

所述沙发框架包括：底座、靠背、一对扶手；

所述靠背垫、所述座垫内部设置多个加热装置；

所述底座顶面设置有多个压力传感器；

所述扶手内部设置有控制模块、无线传输模块、供电模块、计时器、语音装置、操作面板；

所述压力传感器检测所述底座顶面受到的压力，当检测到所述底座顶面受到压力时，向所述控制模块发送信号，通过所述控制模块控制所述计时器进行计时，当所述计时器记录时间超过提示时间时，所述计时器向所述控制模块发送反馈信号，进而通过所述控制模块控制所述语音装置进行语音提醒；

当所述加热装置进行加热时，所述计时器进行加热计时，当所述计时器记录加热时间超过加热预定时间，所述计时器向所述控制模块发送信号，进而通过所述控制模块控制所述语音装置进行语音提醒；

所述操作面板为触摸式液晶显示屏；

所述语音装置包括扬声器和麦克风；

所述加热预定时间、所述提示时间通过所述操作面板进行设定，存储于所述控制模块中；

本发明创造的所述沙发框架、所述靠背垫、所述座垫为沙发常用结构，所述底座、所述靠背、一对所述扶手的连接方位与沙发常用方位相同，所述靠背与所述底座的一侧连接，一对所述扶手分别位于所述底座的另外两个对称侧上；多个所述加热装置用于对所述靠背垫、所述座垫的内部进行加热；所述压力传感器用于检测所述底座顶面受到的压力，当检测到所述底座顶面受到压力时，向所述控制模块发送信号，通过所述控制模块控制所述计时器进行计时，当所述计时器记录时间超过提示时间时，所述计时器向所述控制模块发送反馈信号，进而通过所述控制模块控制所述语音装置进行语音提醒，具体语音提示信息可通过所述操作面板进行设定，以便提醒使用者定时调整坐姿；当所述加热装置进行加热时，所述计时器进行加热计时，当所述计时器记录加热时间超过加热预定时间，所述计时器向所述控制模块发送信号，进而通过所述控制模块控制所述语音装置进行语音提醒，从而提示使用者进行调整；所述控制模块为具有数据处理、传输功能的微型计算机、单片机或数据处理电路，为本发明创造的数据处理提供技术支持；所述供电模块为可充电式锂电池，并配备配套的电源线，为本发明创造提供电量；所述计时器为常用的计时元件，用于进行计时统计；所述语音装置用于进行音频数据的收发；所述操作面板为触摸式液晶显示屏，能够进行数据输入和数据显示；本发明创造功能多样，利用加热装置、压力传感器、无线传输模块以及语音装置为使用者提供便利，满足使用者的日常需求。

其中，所述控制模块分别与所述无线传输模块、所述供电模块、所述计时器、所述语音装置、所述操作面板、所述usb接口、所述操作面板以及所述加热装置连接；所述计时器与所述压力传感器连接；所述供电模块分别与所述无线传输模块、所述计时器、所述语音装置、所述操作面板、所述usb接口、所述操作面板、所述加热装置以及所述压力传感器连接；

另外，所述计时器包括多个计时电子部件以及配套的电路，能够同时进行多项计时工作。

具体地，所述加热装置包括外壳、螺旋形加热电阻丝；

所述外壳为内部中空的板件结构，所述外壳的内壁铺设有矿物棉，所述螺旋形加热电阻丝设置在所述外壳内部；

利用所述螺旋形加热电阻丝进行加热，加热面广，加热均匀，能够获得较好的加热效果，而在所述外壳的内壁铺设有矿物棉，能够获得一定的保温效果，具有一定的节能效果。

具体地，当所述压力传感器检测所述底座顶面受到的压力数值超过安全压力数值时，所述控制模块控制所述加热装置停止加热，所述控制模块控制所述语音装置进行语音警报；

所述安全压力数值为所述加热装置安全工作时，能够受到压力数值的最大值；

由于所述加热装置具有加热功能，故而其在工作过程中，具有一定的危险性，需要对其工作环境进行已经到把控，保证其工作的安全性，故而利用所述压力传感器检测所述底座顶面受到的压力数值，当检测得到的压力数值超过所述加热装置的安全压力数值时，所述底座顶面受到的压力会对所述加热装置的工作造成影响，甚至会出现一定的安全隐患，此时利用所述控制模块控制所述语音装置进行语音警报，能够起到提醒作用，必要时，可利用所述控制模块控制所述加热装置停止加热工作。

具体地，当所述压力传感器未检测到所述底座顶面受到的压力时，所述控制模块无法控制所述加热装置进行加热工作；

避免电量的浪费，当所述压力传感器未检测到所述底座顶面受到的压力时，在一定程度上能够视为使用者坐在所述座垫上，故而此时所述加热装置进行加热是能够对使用者的使用需求进行满足，而不会造成所述加热装置独自进行加热，无人使用的情况，此功能起到了节能环保的作用。

11.具体地，当所述压力传感器检测到所述底座顶面受到的压力时，所述计时器进行计时，当计时时间超过启动时间时，所述控制模块控制所述加热装置进行加热；

当所述压力传感器检测到所述底座顶面受到的压力消失时，所述计时器进行计时，当计时时间超过停止时间时，所述控制模块控制所述加热装置停止加热；

所述启动时间、所述停止时间通过所述操作面板进行设定，存储于所述控制模块中；

所述压力传感器检测到所述底座顶面受到的压力，所述计时器进行计时，计时时间超过启动时间时，则能够代表使用者正坐在本发明创造的座垫上，此时使用者可利用操作面板控制所述控制模块，进而控制所述加热装置进行加热，假若计时时间为超过启动时间，使用者则无法通过所述控制模块控制所述加热装置进行加热；

当所述压力传感器检测到所述底座顶面受到的压力消失时，所述计时器进行计时，当计时时间超过停止时间时，则代表使用者已离开本发明创造的座垫，此时，所述控制模块自行控制所述加热装置停止加热；

所述启动时间、所述停止时间均由使用者根据自身实际需求，通过所述操作面板进行设定，存储于所述控制模块中。

具体地，所述加热装置的外部设置有环形导热部件，所述环形导热部件通过多个导热管与所述加热装置连接，所述环形导热部件为内部中空的圆环结构，所述环形导热部件的内部设置有电解质溶液；

所述环形导热部件能够加大所述加热装置的加热面积，提高加热效果，节省时间，能够更快捷的满足使用者的使用需求。

电解质溶液相比水能够更好地进行导热，实际使用时，可根据导热需求、所述环形导热部件的材料成份选用合适类型的电解质溶液。

优选地，多个所述加热装置的排布方向与所述靠背垫、所述座垫的较长边平行；

如此设置，符合使用者使用本发明创造时的坐姿，温暖使用者的臀部以及背部，提高使用者的使用舒适度。

进一步地，所述扶手上设置有usb接口，所述usb接口分别与所述控制模块、所述供电模块连接；

所述usb接口用于进行电量传输以及数据传输；

usb传输技术为现今常用的传输手段，能够满足数据传输需求以及电量传输需求，提高本发明创造的功能多样性。

进一步地，所述控制模块通过所述无线传输模块与移动终端设备进行连接，利用所述无线传输模块获取所述移动终端中的多媒体数据，通过所述语音装置进行播放；

由于所述语音装置包括扬声器和麦克风，因此所述语音装置具备一定的声音播放功能，利用所述无线传输模块获取所述移动终端设备中的多媒体数据，进行播放，能够提高本发明创造的娱乐性，在使用者利用本发明创造进行休息时，能够获得较好的愉悦感。

进一步地，所述控制模块通过所述无线传输模块与移动终端设备进行连接，利用所述无线传输模块获取所述移动终端中的通信数据，通过所述语音装置进行语音通话；

由于所述语音装置包括扬声器和麦克风，使用者可通过所述语音装置进行语音的收发，而接收的语音为所述移动终端进行正常通讯时获得的语音数据，使用者发出的语音也通过所述移动终端进行正常通讯来完成发送，本发明创造与所述移动终端之间的语音数据传输则通过所述无线传输模块来完成，本功能使得本发明创造具有便利性，方便使用者进行日常通讯需求，无需当手机来电时，为找寻手机而烦恼。

具体地，所述移动终端为手机、计算机、平板电脑中的一种或多种，利用市面上常用的移动设备进行远程控制，方便使用者的操作使用。

与现有技术相比，本发明创造有益效果在于：

1、本发明创造功能多样，利用加热装置、压力传感器、无线传输模块以及语音装置为使用者提供便利，满足使用者的日常需求。

2、本发明创造利用螺旋形加热电阻丝进行加热，加热面广，加热均匀，能够获得较好的加热效果，而在外壳的内壁铺设有矿物棉，能够获得一定的保温效果，具有一定的节能效果。

3、本发明创造的usb接口用于进行电量传输以及数据传输，能够满足数据传输需求以及电量传输需求，提高本发明创造的功能多样性。

附图说明

图1为实施例1的智能沙发的结构示意图。

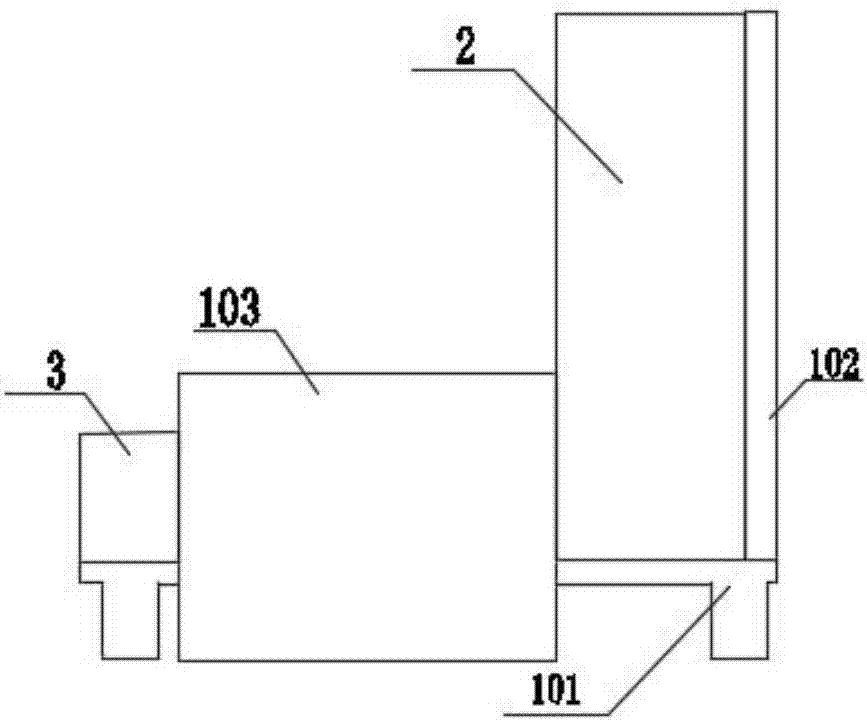

图2为实施例1的智能沙发的侧视图。

图3为实施例1的扶手的结构示意图。

图4为实施例1的座垫的内部结构示意图。

图5为实施例1的加热装置的内部结构示意图。

图6为实施例1的加热装置与环形导热部件的连接结构示意图。

图中：1、沙发框架；101、底座；1011、压力传感器；102、靠背；103、扶手；1031、控制模块；1032、无线传输模块；1033、供电模块；1034、计时器；1035、语音装置；1036、操作面板；1037、usb接口；2、靠背垫；3、座垫；4、加热装置；401、外壳；402、螺旋形加热电阻丝；403、环形导热部件；404、导热管。

具体实施方式

以下将结合附图对本发明创造各实施例的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本发明创造的一部分实施例，而不是全部的实施例。基于本发明创造的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施例，都属于本发明创造所保护的范围。

在本发明创造的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明创造和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明创造的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明创造的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明创造中的具体含义。

下面通过具体的实施例子并结合附图对本发明创造做进一步的详细描述。

实施例1

如图1至6所示，一种智能沙发，包括：沙发框架1、靠背垫2、座垫3；沙发框架1包括：底座101、靠背102、一对扶手103；靠背垫2、座垫3内部设置多个加热装置4；底座101顶面设置有多个压力传感器1011；扶手103内部设置有控制模块1031、无线传输模块1032、供电模块1033、计时器1034、语音装置1035、操作面板1036；压力传感器1011检测底座101顶面受到的压力，当检测到底座101顶面受到压力时，向控制模块1031发送信号，通过控制模块1031控制计时器1034进行计时，当计时器1034记录时间超过提示时间时，计时器1034向控制模块1031发送反馈信号，进而通过控制模块1031控制语音装置1035进行语音提醒；当加热装置4进行加热时，计时器1034进行加热计时，当计时器1034记录加热时间超过加热预定时间，计时器1034向控制模块1031发送信号，进而通过控制模块1031控制语音装置1035进行语音提醒；

操作面板1036为触摸式液晶显示屏；语音装置1035包括扬声器和麦克风；加热预定时间、提示时间通过操作面板1036进行设定，存储于控制模块1031中；

本发明创造的沙发框架1、靠背垫2、座垫3为沙发常用结构，底座101、靠背102、一对扶手103的连接方位与沙发常用方位相同，靠背102与底座101的一侧连接，一对扶手103分别位于底座101的另外两个对称侧上；多个加热装置4用于对靠背垫2、座垫3的内部进行加热；压力传感器1011用于检测底座101顶面受到的压力，当检测到底座101顶面受到压力时，向控制模块1031发送信号，通过控制模块1031控制计时器1034进行计时，当计时器1034记录时间超过提示时间时，计时器1034向控制模块1031发送反馈信号，进而通过控制模块1031控制语音装置1035进行语音提醒，具体语音提示信息可通过操作面板1036进行设定，以便提醒使用者定时调整坐姿；控制模块1031为具有数据处理、传输功能的微型计算机、单片机或数据处理电路，为本发明创造的数据处理提供技术支持；供电模块1033为可充电式锂电池，并配备配套的电源线，为本发明创造提供电量；计时器1034为常用的计时元件，用于进行计时统计；语音装置1035用于进行音频数据的收发；操作面板1036为触摸式液晶显示屏，能够进行数据输入和数据显示；本发明创造功能多样，利用加热装置、压力传感器、无线传输模块以及语音装置为使用者提供便利，满足使用者的日常需求。

其中，控制模块1031分别与无线传输模块1032、供电模块1033、计时器1034、语音装置1035、操作面板1036、usb接口1037、操作面板1036以及加热装置4连接；计时器1034与压力传感器1011连接；供电模块1033分别与无线传输模块1032、计时器1034、语音装置1035、操作面板1036、usb接口1037、操作面板1036、加热装置4以及压力传感器1011连接；

另外，计时器1034包括多个计时电子部件以及配套的电路，能够同时进行多项计时工作。

本实施例中，加热装置4包括外壳401、螺旋形加热电阻丝402；外壳401为内部中空的板件结构，外壳401的内壁铺设有矿物棉，螺旋形加热电阻丝402设置在外壳401内部；

利用螺旋形加热电阻丝402进行加热，加热面广，加热均匀，能够获得较好的加热效果，而在外壳401的内壁铺设有矿物棉，能够获得一定的保温效果，具有一定的节能效果。

本实施例中，当压力传感器1011检测底座101顶面受到的压力数值超过安全压力数值时，控制模块1031控制加热装置4停止加热，控制模块1031控制语音装置进行语音警报；

安全压力数值为加热装置4安全工作时，能够受到压力数值的最大值；

由于加热装置4具有加热功能，故而其在工作过程中，具有一定的危险性，需要对其工作环境进行已经到把控，保证其工作的安全性，故而利用压力传感器1011检测底座101顶面受到的压力数值，当检测得到的压力数值超过加热装置4的安全压力数值时，底座101顶面受到的压力会对加热装置4的工作造成影响，甚至会出现一定的安全隐患，此时利用控制模块1031控制语音装置进行语音警报，能够起到提醒作用，必要时，可利用控制模块1031控制加热装置4停止加热工作。

本实施例中，当压力传感器1011未检测到底座101顶面受到的压力时，控制模块1031无法控制加热装置4进行加热工作；

避免电量的浪费，当压力传感器1011未检测到底座101顶面受到的压力时，在一定程度上能够视为使用者坐在座垫上，故而此时加热装置4进行加热是能够对使用者的使用需求进行满足，而不会造成加热装置4独自进行加热，无人使用的情况，此功能起到了节能环保的作用。

本实施例中，当压力传感器1011检测到底座101顶面受到的压力时，计时器1034进行计时，当计时时间超过启动时间时，控制模块1031控制加热装置4进行加热；

当压力传感器1011检测到底座101顶面受到的压力消失时，计时器1034进行计时，当计时时间超过停止时间时，控制模块1031控制加热装置4停止加热；

启动时间、停止时间通过操作面板1036进行设定，存储于控制模块1031中；

压力传感器1011检测到底座101顶面受到的压力，计时器1034进行计时，计时时间超过启动时间时，则能够代表使用者正坐在本发明创造的座垫上，此时使用者可利用操作面板1036控制控制模块1031，进而控制加热装置4进行加热，假若计时时间为超过启动时间，使用者则无法通过控制模块1031控制加热装置4进行加热；

当压力传感器1011检测到底座101顶面受到的压力消失时，计时器1034进行计时，当计时时间超过停止时间时，则代表使用者已离开本发明创造的座垫，此时，控制模块1031自行控制加热装置4停止加热；

启动时间、停止时间均由使用者根据自身实际需求，通过操作面板1036进行设定，存储于控制模块1031中。

本实施例中，加热装置4的外部设置有环形导热部件403，环形导热部件403通过多个导热管404与加热装置4连接，环形导热部件403为内部中空的圆环结构，环形导热部件403的内部设置有电解质溶液；

环形导热部件403能够加大加热装置4的加热面积，提高加热效果，节省时间，能够更快捷的满足使用者的使用需求。

电解质溶液相比水能够更好地进行导热，实际使用时，可根据导热需求、环形导热部件403的材料成份选用合适类型的电解质溶液。

本实施例中，多个加热装置4的排布方向与靠背垫2、座垫3的较长边平行；

如此设置，符合使用者使用本发明创造时的坐姿，温暖使用者的臀部以及背部，提高使用者的使用舒适度。

本实施例中，扶手103上设置有usb接口1037，usb接口1037分别与控制模块1031、供电模块1033连接；usb接口1037用于进行电量传输以及数据传输；

usb传输技术为现今常用的传输手段，能够满足数据传输需求以及电量传输需求，提高本发明创造的功能多样性。

本实施例中，控制模块1031通过无线传输模块1032与移动终端设备进行连接，利用无线传输模块1032获取移动终端中的多媒体数据，通过语音装置1035进行播放；

由于语音装置1035包括扬声器和麦克风，因此语音装置1035具备一定的声音播放功能，利用无线传输模块1032获取移动终端设备中的多媒体数据，进行播放，能够提高本发明创造的娱乐性，在使用者利用本发明创造进行休息时，能够获得较好的愉悦感。

本实施例中，控制模块1031通过无线传输模块1032与移动终端设备进行连接，利用无线传输模块1032获取移动终端中的通信数据，通过语音装置1035进行语音通话；

由于语音装置1035包括扬声器和麦克风，使用者可通过语音装置1035进行语音的收发，而接收的语音为移动终端进行正常通讯时获得的语音数据，使用者发出的语音也通过移动终端进行正常通讯来完成发送，本发明创造与移动终端之间的语音数据传输则通过无线传输模块1032来完成，本功能使得本发明创造具有便利性，方便使用者进行日常通讯需求，无需当手机来电时，为找寻手机而烦恼。

本实施例中，移动终端为手机、计算机、平板电脑中的一种或多种，利用市面上常用的移动设备进行远程控制，方便使用者的操作使用。

最后应说明的是：以上实施例仅用以说明本发明创造的技术方案，而非对其限制；尽管参照前述实施例对本发明创造进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明创造实施例技术方案。
