模拟母体心跳环境的体感摇床的制作方法

本发明涉及生活用品领域，具体的说，是涉及一种模拟母体心跳环境的体感摇床。

背景技术：

婴幼儿从母体出生后环境发生剧变，婴幼儿一时难以适应，生存状态与母体内完全不同，这些能够引起婴幼儿烦躁和不安的因素主要包括听觉、感觉等，体现在婴幼儿的外在反映方面主要为啼哭，因此，在婴幼儿离开母体后对婴幼儿的护理对于婴幼儿自身健康和婴幼儿家长的情绪稳定以及医务人员的日常护理工作都有十分重要的意义。当婴幼儿啼哭时，母亲采取的方式往往为怀抱婴幼儿摇动，有时辅以轻柔的音乐，实践证明这种方法行之有效，但是一旦停止，许多婴幼儿就又开始啼哭不止，尤其显著的反应在月龄较小的小婴幼儿身上。有些母亲由于长时间晃动婴幼儿，十分劳累，尤其是夜晚，因此将婴幼儿放在自己胸口，这时婴幼儿的情绪也能得到极大的缓解，如果配以轻柔的音乐，则效果更加。所以科学家就推测，怀抱婴幼儿摇晃以及轻柔的音乐对婴幼儿之所以能够对婴幼儿起到催眠以及安抚情绪的作用，可能是由于这两种因素的结合模拟了一种生活环境，那就是婴幼儿还未从母体娩出时的母体环境，这种环境的因素主要包括听觉、感觉、温度等。由于空调、暖箱等的存在以及大量普及，温度因素造成的不适在今天已经比较容易解决，因此，听觉和感觉的模拟对于安抚婴幼儿的情绪，进而对其催眠，促进其健康成长，从而稳定家长的情绪，减轻家长体力上和精神上的负担，甚至于减轻医院医务人员的负担，都具有十分重要的意义。

近年来，科学家试图通过从外界模拟母体内的母亲心跳环境从而使哭闹的婴幼儿得到安宁，进而想到通过对于成人同样可以模拟母体心跳环境，唤起成人体内原始的需求，以期寻找到一种有效的方法。

从传统的通过摇篮安抚婴幼儿的方法得到启发，由于传统摇篮始终需要人工晃动，所以设计出了许多电力、磁动力等驱动的摇篮以及供成人使用的摇床，但是往往存在以下缺点：

1、多为水平沿身体轴线方向往复摇动，像筛子一样，舒适感有限，对于相当一部分婴幼儿的催眠效果并不明显；对于成人而言，使用效果与婴幼儿相比，更加不明显；

2、结构原理往往比较复杂，成本也比较高；

3、不符合婴幼儿从母体到环境的环境过渡的需求，不能使婴幼儿得到完全满足。

技术实现要素：

本发明的目的在于克服现有技术中存在的不足，提供一种模仿母体孕期心跳环境的体感摇床，配以轻柔音乐，则效果更佳。

为了实现本发明的目的，本发明采用的技术手段为：

一种模拟母体心跳的体感摇床，包括床体，所述床体的底部安装有中间低，两侧高的摇摆机构，所述摇摆机构横截面的底部轮廓为三条平滑曲线连接组合而成，两侧的曲线与中间曲线之间为非平滑过渡，底部轮廓沿床体长度方向水平延伸形成摇摆机构的底面，两侧的曲面与中间曲面相交成水平直线，所述中间曲面关于床体长度方向的中心线对称，所述床体的重心通过所述中间曲面的中心线，所述摇摆机构的底部一角固定安装摇摆轴，摇摆轴与动力机构相连接。

所述摇摆机构的横截面的底部两侧的曲线为线段或抛物线的一部分或双曲线的一部分或圆弧线或圆滑拟合曲线的一种，所述摇摆机构的横截面底部的中间曲线为开口向上的抛物线或双曲线或圆弧线或圆滑的拟合曲线中的一种。

所述摇摆机构的横截面底部两侧的曲线关于中间曲线对称。

所述摇摆机构的横截面底部两侧的曲线关于中间曲线不对称。

所述摇摆机构为固定安装在床体底部的板材或固定安装在床体底部两端的摇动杆。

所述动力机构为外力驱动的曲柄连杆机构或机构或偏心轮机构。

所述床体上安装有音频或/与视频播放器。

所述床体的床垫底部安装有按摩阵子。

本发明的有益效果：

1、摇床能够按照底面的轨迹左右摇动，并且摇动面为曲面，舒适感较强；

2、由于底面为非平滑设计，能模拟母体心脏的跳动声，容易使婴幼儿产生安全感；

3、完全自动，使母亲解脱出来；

4、配以轻柔音乐的摇床既可以成为安抚婴幼儿的有效工具，又可以成为整个房间轻柔音乐的发生源，使整个房间整体感觉特别舒适；

5、可以与现有技术中的电子视频、音频技术相结合，在摇床上添加图片、视频播放功能，如电子相册成长日志等，使摇床对于婴幼儿更加具有吸引力。

附图说明

图1为本发明的结构示意图。

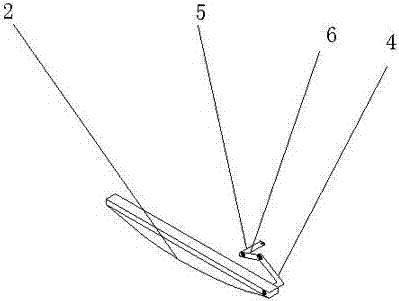

图2为曲柄连杆结构驱动摇床摇摆的结构示意图。

图3为安装在床体底部两端的摇动杆的仰视图。

具体实施方式

实施例一：参见图1，图2，图3。

一种模拟母体心跳的体感摇床，包括床体1，所述床体1的底部安装有中间低，两侧高的摇摆机构2，所述摇摆机构2横截面的底部轮廓为三条平滑曲线连接组合而成，两侧的曲线与中间曲线之间为非平滑过渡，底部轮廓沿床体1的长度方向水平延伸形成摇摆机构2的底面，两侧的曲面与中间曲面相交成水平直线，所述中间曲面关于床体1长度方向的中心线对称，所述床体1的重心通过所述中间曲面的中心线，所述摇摆机构2的底部一角固定安装有外力驱动的摇摆连杆3，摇摆连杆3与动力机构相连接。

本实施例中，摇摆机构2的横截面的底部两侧的曲线为线段，所述摇摆机构2的横截面底部的中间曲线为开口向上的抛物线。摇摆机构2为固定安装在床体底部两端的摇动杆。

摇摆机构2的横截面底部两侧的曲线关于中间曲线对称。

动力机构为外力驱动的曲柄连杆机构。

本发明模拟母体心跳的体感摇床的工作原理如下：

如图2所示，外力驱动的曲柄连杆机构中，摇摆连杆3此时作为曲柄连杆机构的曲柄4，转动轴5由电机或蓄电池组或其他常规方式带动转动，中间连杆6以转轴为中心做圆周运动，对曲柄4做推拉运动，带动摇床以摇动杆的底面为运动轨迹做左右摇摆。摇动杆也可以用贯穿整个底面的板材来代替。

由于摇动杆的横截面的底部两侧的曲线为线段，摇动杆的横截面底部的中间曲线为开口向上的抛物线。所以摇动杆的底部形成如图3所示的两条直线，这样摇动时经过两条直线时摇床会发生轻微振动。振动的声音很小，对于摇床之外的人来说，不会受到任何声音和感觉上的干扰，但是对于躺在摇床内的婴儿来说，振动的声音和感觉通过底面和组成摇床的物质传播，固体传播的穿透性很强，所以婴儿听到的“咚咚”声很逼真，就像母亲心脏跳动的声音。

当摇摆机构2的横截面底部两侧的曲线关于中间曲线对称时，婴幼儿听到的两声声音的间隔以及体会到的振动间隔时间基本是一致的。

当摇摆机构2的横截面底部两侧的曲线关于中间曲线不对称时，婴幼儿听到的两声声音的间隔以及体会到的振动间隔时间有所不同，更逼真的接近于心脏两次连续跳动——较长间隔——两次连续跳动这样的情形。

由于床体1的重心通过中间曲面的中心线，所以床体能够保持持续稳定的摇动。

摇摆机构2的横截面的底部两侧的曲线为线段或抛物线的一部分或双曲线的一部分或圆弧线或圆滑拟合曲线的一种，摇摆机构2的横截面底部的中间曲线为开口向上的抛物线或双曲线或圆弧线或圆滑的拟合曲线中的一种，总之只要满足三者之间的过渡为非平滑过渡，三个曲面相交成直线即可。

其中曲柄连杆机构也可以有凸轮机构或偏心轮机构取代，这些驱动方式均为常规的公知技术，在此不赘述。

摇床上外力驱动部分可加装调速器，将转轴速度设定为可调，根据摇床中婴儿的反应选择具体的摇摆频率。也可加装定式装置，在婴儿熟睡后停止摇动。调速器和定时装置均为现有技术中容易实现的内容，在此不赘述。

床体上安装有音频或/与视频播放器，选择合适的音乐具有良好的催眠作用，视频播放器中可存储婴幼儿感兴趣的内容，也可存储电子相册，记载孩子的成长轨迹。

以上所述仅为本发明的实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等同变换或直接或间接运用在相关的技术领域，均同理包括在本发明的专利保护范围内。
