一种带自锁保护的电动升降婴儿床的制作方法

本发明涉及婴儿床具领域，特别涉及一种带自锁保护的电动升降婴儿床。

背景技术：

随着国内二孩政策的放开，人民生活水平的提高及观念意识的改变，自动升降、带自锁保护的婴儿床越来越受重视。普通婴儿床一般由床架、床板组成，大部分床板可以手动升降，但是调节很麻烦，尤其对于刚刚分娩的产妇，而不断地弯腰会给产妇腰部组织带来较大的负荷。据统计新妈妈采用普通婴儿床照料婴儿每日要90度弯腰30次以上，有时90度弯腰的时间在10分钟左右，如换尿不湿、衣服和床单等，对新妈妈伤害更大的是弯腰90度抱起重量五公斤左右的婴儿，每日在十次以上。

专利——自控婴儿床(专利申请号：201110340978.9)中公开了一种可自控升降的婴儿床，该婴儿床通过链条传动带动床板升降。

但也存在以下问题：

1.只是床板升降，整张床体无法升降，当床板升降到较高位置时婴儿床护板太矮无法对婴儿起到保护作用；

2.床板没有下降自锁保护，如突遇停电或孩子剧烈晃动容易造成床板突然下降；

3.升降高度有限，链条传动有噪音而且对婴儿也是潜在危险。

技术实现要素：

本发明的目的针对上述不足，提供一种带自锁保护的电动升降婴儿床。

本发明是通过以下技术方案来实现的：一种带自锁保护的电动升降婴儿床，是由婴儿床体、控制面板、升降装置防护罩、婴儿床体紧固螺钉、升降装置、光电限位开关、升降装置防护罩紧固螺钉、电机防护罩、电机防护罩紧固螺钉组成的，升降装置防护罩通过升降装置防护罩紧固螺钉固定在升降装置外面，升降装置防护罩上设置有控制面板，婴儿床体通过婴儿床体紧固螺钉固定在升降装置上，电机防护罩通过电机防护罩紧固螺钉固定在升降装置上，光电限位开关安装在电机防护罩上。

所述的控制面板由急停开关、上升按钮、下降按钮组成的，急停开关、上升按钮、下降按钮自左向右依次安装在升降装置防护罩上。

所述的升降装置由滑块紧固螺钉、升降模块、升降固定架组成的，升降模块通过滑块紧固螺钉安装在升降固定架上。

所述的升降模块由丝母套、t型丝母、丝母套紧固螺钉、托板连接板、托板紧固螺钉、托板组成的，丝母套与托板连接板固定在一起，t型丝母通过丝母套紧固螺钉与丝母套固定在一起，托板通过托板紧固螺钉与托板连接板固定在一起。

所述的托板由托板立板、托板加强筋、托板水平板组成的，托板立板与托板水平板固定在一起并成90度，托板加强筋固定在托板立板与托板水平板拐角处。

所述的升降固定架由万向轮、人字形底座、人字形底座紧固螺钉、步进电机安装板紧固螺钉、步进电机安装板、升降立架、t型丝杆、滚动轴承、直线导轨、滑块、轴承压板紧固螺钉、轴承压板、步进电机、步进电机紧固螺钉、同步带、传动大带轮、传动小带轮组成的，人字形底座通过人字形底座紧固螺钉固定在升降立架底部，人字形底座下面安装有万向轮，步进电机通过步进电机紧固螺钉固定在步进电机安装板上，步进电机安装板通过步进电机安装板紧固螺钉固定在升降立架上，直线导轨固定在升降立架上，滑块安装在直线导轨上并可在直线导轨上滑动，轴承压板通过轴承压板紧固螺钉固定在升降立架上，两个滚动轴承分别安装在升降立架上和轴承压板下面，t型丝杆安装在上下两个滚动轴承之间，传动小带轮固定在步进电机输出轴上，传动大带轮固定在t型丝杆下端，传动大带轮和传动小带轮之间安装有同步带。

所述的升降立架由升降装置防护罩紧固螺钉安装孔、人字形底座安装调整孔、升降立柱加强筋、升降立柱、升降立架底板、升降立架顶板、直线导轨安装孔、滚动轴承限位孔、轴承压板紧固螺钉安装孔、步进电机安装板固定槽构成的，升降立架顶板和升降立架底板分别焊接在升降立柱的顶端和底端，升降立柱加强筋焊接在升降立架底板与升降立柱之间的拐角处，升降立架底板上设置有滚动轴承限位孔、轴承压板紧固螺钉安装孔、步进电机安装板固定槽、升降装置防护罩紧固螺钉安装孔和人字形底座安装调整孔，升降立柱上设置有直线导轨安装孔，升降立架顶板上设置有滚动轴承限位孔。

该发明的有益之处是：首先，该发明可实现整张婴儿床的升降；其次，采用带自锁功能的t型丝杆传动方式，可自动停在任何位置并防止婴儿床意外下坠；最后，该发明噪音很小，可承受较大的冲击和晃动，寿命长，能有效的减少家长的弯腰负担。

附图说明

图1为本发明的结构示意图，图中，1、婴儿床体，2、控制面板，3、升降装置防护罩，4、婴儿床体紧固螺钉，5、升降装置，6、光电限位开关，7、升降装置防护罩紧固螺钉，8、电机防护罩，9、电机防护罩紧固螺钉。

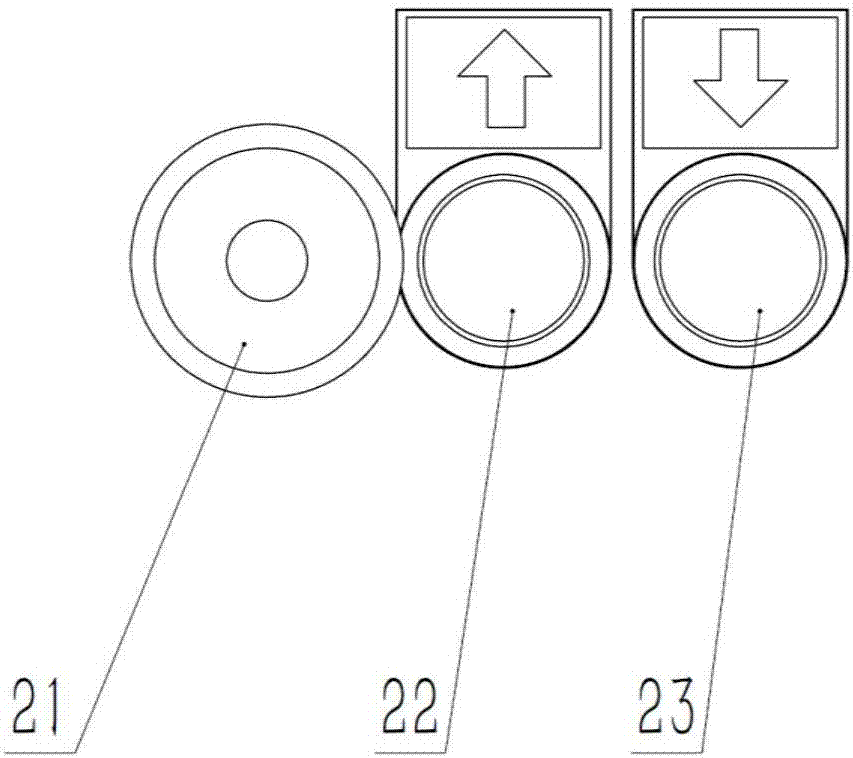

图2为2控制面板的示意图，图中，21、急停开关，22、上升按钮，23、下降按钮。

图3为5升降装置的结构示意图，图中，51、滑块紧固螺钉，52、升降模块，53、升降固定架。

图4为52升降模块的结构示意图，图中，521、丝母套，522、t型丝母，523、丝母套紧固螺钉，524、托板连接板，525、托板紧固螺钉，526、托板。

图5为526托板的结构示意图，图中，5261、托板立板，5262、托板加强筋，5263、托板水平板。

图6为53升降固定架的结构示意图，图7为图6的另一个方向视图，图中，5301、万向轮，5302、人字形底座，5303、人字形底座紧固螺钉，5304、步进电机安装板紧固螺钉，5305、步进电机安装板，5306、升降立架，5307、t型丝杆，5308、滚动轴承，5309、直线导轨，5310、滑块，5311、轴承压板紧固螺钉，5312、轴承压板，5313、步进电机，5314、步进电机紧固螺钉，5315、同步带，5316、传动大带轮，5317、传动小带轮。

图8为5306升降立架的结构示意图，图中，530601、升降装置防护罩紧固螺钉安装孔，530602、人字形底座安装调整孔，530603、升降立柱加强筋，530604、升降立柱，530605、升降立架底板，530606、升降立架顶板，530607、直线导轨安装孔，530608、滚动轴承限位孔，530609、轴承压板紧固螺钉安装孔，530610、步进电机安装板固定槽。

具体实施方式

下面是结合附图给出本发明的一个最佳实施例。

一种带自锁保护的电动升降婴儿床，是由婴儿床体1、控制面板2、升降装置防护罩3、婴儿床体紧固螺钉4、升降装置5、光电限位开关6、升降装置防护罩紧固螺钉7、电机防护罩8和电机防护罩紧固螺钉9组成的，升降装置防护罩3通过升降装置防护罩紧固螺钉7固定在升降装置5外面，升降装置防护罩3上设置有控制面板2，婴儿床体1通过婴儿床体紧固螺钉4固定在升降装置5上，电机防护罩8通过电机防护罩紧固螺钉9固定在升降装置5上，光电限位开关6安装在电机防护罩8上。

所述的控制面板2由急停开关21、上升按钮22、下降按钮23组成的，急停开关21、上升按钮22、下降按钮23自左向右依次安装在升降装置防护罩3上。

所述的升降装置5由滑块紧固螺钉51、升降模块52、升降固定架53组成的，升降模块52通过滑块紧固螺钉51安装在升降固定架53上。

所述的升降模块52由丝母套521、t型丝母522、丝母套紧固螺钉523、托板连接板524、托板紧固螺钉525、托板526组成的，丝母套521与托板连接板524固定在一起，t型丝母522通过丝母套紧固螺钉523与丝母套521固定在一起，托板526通过托板紧固螺钉525与托板连接板524固定在一起。

所述的托板526由托板立板5261、托板加强筋5262、托板水平板5263组成的，托板立板5261与托板水平板5263固定在一起并成90度，托板加强筋5262固定在托板立板5261与托板水平板5263拐角处。

所述的升降固定架53由万向轮5301、人字形底座5302、人字形底座紧固螺钉5303、步进电机安装板紧固螺钉5304、步进电机安装板5305、升降立架5306、t型丝杆5307、滚动轴承5308、直线导轨5309、滑块5310、轴承压板紧固螺钉5311、轴承压板5312、步进电机5313、步进电机紧固螺钉5314、同步带5315、传动大带轮5316、传动小带轮5317组成的，人字形底座5302通过人字形底座紧固螺钉5303固定在升降立架5306底部，人字形底座5302下面安装有万向轮5301，步进电机5313通过步进电机紧固螺钉5314固定在步进电机安装板5305上，步进电机安装板5305通过步进电机安装板紧固螺钉5304固定在升降立架5306上，直线导轨5309固定在升降立架5306上，滑块5310安装在直线导轨5309上并可在直线导轨5309上滑动，轴承压板5312通过轴承压板紧固螺钉5311固定在升降立架5306上，两个滚动轴承5308分别安装在升降立架5306上和轴承压板5312下面，t型丝杆5307安装在上下两个滚动轴承5308之间，传动小带轮5317固定在步进电机5313输出轴上，传动大带轮5316固定在t型丝杆5307下端，传动大带轮5316和传动小带轮5317之间安装有同步带5315。

所述的升降立架5306由升降装置防护罩紧固螺钉安装孔530601、人字形底座安装调整孔530602、升降立柱加强筋530603、升降立柱530604、升降立架底板530605、升降立架顶板530606、直线导轨安装孔530607、滚动轴承限位孔530608、轴承压板紧固螺钉安装孔530609、步进电机安装板固定槽530610构成的，升降立架顶板530606和升降立架底板530605分别焊接在升降立柱530604的顶端和底端，升降立柱加强筋530603焊接在升降立架底板530605与升降立柱530604之间的拐角处，升降立架底板530605上设置有滚动轴承限位孔530608、轴承压板紧固螺钉安装孔530609、步进电机安装板固定槽530610、升降装置防护罩紧固螺钉安装孔530601和人字形底座安装调整孔530602，升降立柱530604上设置有直线导轨安装孔530607，升降立架顶板530606上设置有滚动轴承限位孔530608。

使用时，婴儿家长将该带自锁保护的电动升降婴儿床推到地面平整的地方，接通电源；按动控制面板2上的上升按钮22，步进电机5313转动，通过传动小带轮5317、同步带5315、传动大带轮5316带动安装在滚动轴承5308之间的t型丝杆5307转动，因为t型丝母522不能转动，所以t型丝母522只能随着t型丝杆5307的转动而沿着直线导轨5309向上移动，带动托板526向上移动最终实现整个婴儿床体1上升；当需要整个婴儿床体1下降时，婴儿家长按动控制面板2上的下降按钮23，步进电机5313反转，通过传动小带轮5317、同步带5315、传动大带轮5316带动安装在滚动轴承5308之间的t型丝杆5307反转，因为t型丝母522不能转动，所以t型丝母522只能随着t型丝杆5307的反转而沿着直线导轨5309向下移动，带动托板526向下移动最终实现整个婴儿床体1下降；当下降到接近光电限位开关6的位置时，步进电机5313会自动减速停止转动，即婴儿床体1下降到最低位置自动停止，防止误操作和剧烈冲击；如遇紧急情况，家长可按急停开关21，婴儿床体1会立即停止运动。

对于本领域的普通技术人员而言，根据本发明的教导，在不脱离本发明的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍将落入本发明的保护范围之内。
