一种可适用于厚重衣物的可折叠晾衣架的制作方法

本发明涉及一种可适用于厚重衣物的可折叠晾衣架。

背景技术：

随着社会生活水平的提高，人们对于不同类型衣物的需求量也逐渐增加，同时衣物换洗的频率也不断提高，故对晾衣架的需求方面也从以前的单一形式向现在多数量多类型方向发展。作为生活中每天必须大量使用的附属品，晾衣架在挂衣、晾衣、晒衣等方面扮演着重要的角色。同时，伴随着生活节奏的不断加快，人们对于晾衣架的使用便利性也提出更高要求。而现有普通晾衣架存在着一定的局限性。例如：（1）冬天的衣物往往比较厚重，这就导致普通的晾衣架容易变形甚至损坏；（2）针对一些圆领衣物的晾晒时，普通不可折叠衣架的开口往往较大，不易从衣物的上圆领口伸入，从而导致在晾晒衣物时极为不便。本发明涉及的可折叠晾衣架可有效解决上述存在的问题，真正提高晾晒衣物的便利性，同时可有效延长晾衣架的使用寿命。

目前，市面上主流可折叠晾衣架有如下三种：（1）普通晾衣架。该晾衣架不可折叠，其衣架主杆长度一般在40cm左右，在晾晒圆领衣物时尤其麻烦，且易将衣物领口撑变形；此外，该晾衣架占用空间也较大，不方便携带。（2）可折叠晾衣架。现有文献检索到的可折叠晾衣架多采用铰链结构或四杆机构进行折叠，其制造成本较高，且铰链部位易生锈和损坏，故无法得到大力推广。（3）可折叠座地式晾衣架体。该晾衣架体因其可同时晾晒多件衣物的便利特点，而得到广泛使用，但其占地空间大，适用场合与本发明涉及的单个可折叠晾衣架完全不同。

技术实现要素：

本发明的目的在于提供一种在晾晒厚重衣物时，可有效避免衣服的滑落和衣架主杆的变形的可折叠衣架。

为实现上述发明目的，本发明采取的技术方案为：一种可适用于厚重衣物的可折叠晾衣架，包括挂钩、中间杆和衣架主杆,所述衣架主杆分为第一衣架主杆和第二衣架主杆，所述中间杆末端固定安装有扭力弹簧，所述扭力弹簧一端固定有第一衣架主杆，另外一端固定有第二衣架主杆。

上述方案中，所述中间杆上设有滑筒，所述滑筒与所述中间杆滑动副连接，所述中间杆上设有锁止块，所述锁止块用来限制所述滑筒在所述中间杆上的滑动，所述滑筒与所述第一衣架主杆之间连接有第一加强杆，所述滑筒与所述第二衣架主杆之间连接有第二加强杆。

上述方案中，所述第一加强杆与所述滑筒铰接，所述第一加强杆与所述第一衣架主杆铰接；所述第二加强杆与所述滑筒铰接，所述第二加强杆与所述第二衣架主杆铰接。

上述方案中，所述第一加强杆与所述滑筒滑块连接，所述第一加强杆与所述第一衣架主杆滑块连接；所述第二加强杆与所述滑筒滑块连接，所述第二加强杆与所述第二衣架主杆滑块连接。

上述方案中，所述挂钩上设置有锁扣环。

本发明的优点：（1）本发明涉及的衣架，可以实现挂晒领口较小的衣物。需要过程为：先将衣架折叠起来，折叠过程可以通过释放锁止块的锁止力，保证滑筒能上下自由滑动，再用单手环握两根衣架主杆并克服扭力弹簧的最大扭力以实现该晾衣架的折叠，将晾衣架折叠后只需要将衣架伸入衣物圆领衣口，释放衣架主杆后衣架就可自然张开，从而实现对领口较小衣物的晾晒功能。（2）折叠衣架上设计有加强杆，可避免衣物过重对衣架造成的变形损害，有利于延长衣架的使用寿命。

附图说明

图1是本发明折叠晾衣架完全开启状态的示意图（默认状态）。

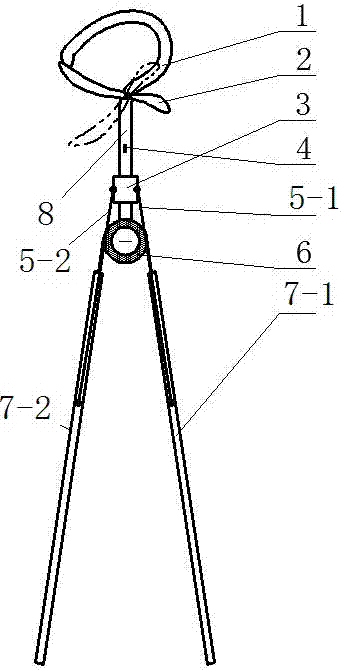

图2是本发明折叠晾衣架折叠后的状态示意图。

图中：1、挂钩；2、锁扣环；3、滑筒；4、锁止块；5-1、第一加强杆；5-2、第二加强杆；6、扭力弹簧；7-1第一衣架主杆；7-2、第二衣架主杆；8、中间杆。

具体实施方式

下面结合附图来对本发明的技术方案进行更详细的说明。

如图2和图2所示，一种可适用于厚重衣物的可折叠晾衣架，包括挂钩1和中间杆8,所述挂钩1上设置有锁扣环2，所述中间杆末端固定安装有扭力弹簧6，所述扭力弹簧6一端固定有第一衣架主杆7-1，另外一端固定有第二衣架主杆7-2，所述中间杆8上还设有滑筒3，所述滑筒3与所述中间杆8滑动副连接，所述中间杆8上设有锁止块4，所述锁止块4用来限制所述滑筒3在所述中间杆8上的滑动，所述滑筒3与所述第一衣架主杆7-1之间连接有第一加强杆5-1，所述滑筒3与所述第二衣架主杆7-2之间连接有第二加强杆5-2。优选的，所述第一加强杆5-1与所述滑筒3铰接，所述第一加强杆5-1与所述第一衣架主杆7-1铰接；所述第二加强杆5-2与所述滑筒3铰接，所述第二加强杆5-2与所述第二衣架主杆7-2铰接。优选的，所述第一加强杆5-1与所述滑筒3还可以通过滑块连接，所述第一加强杆5-1与所述第一衣架主杆7-1也可以通过滑块连接；所述第二加强杆5-2与所述滑筒3还可以通过滑块连接，所述第二加强杆5-2与所述第二衣架主杆7-2也可以通过滑块连接。

当晾晒衣服时，借助锁扣环2的作用使挂钩闭合，避免被大风将衣服连同衣架一起吹落。第一衣架主杆7-1和第二衣架主杆7-2连接在扭力弹簧6上，并借助扭力弹簧6的自然张力将第一衣架主杆7-1和第二衣架主杆7-2完全开启。与此同时，该折叠晾衣架配有两根可自由滑动的第一加强杆5-1和第二加强杆5-2，加强杆的两端通过铰链或滑块（图中实心圆点）分别连接在滑筒3和两根衣架主杆上，并借助锁止块4的作用固定滑筒3的位置，以起到加强衣架主杆强度的作用，避免衣服过重时克服扭力弹簧的扭力而自然滑落，同时也可进一步防止衣架主杆的过度变形，从而延长该折叠晾衣架的使用寿命。

该晾衣架完全折叠状态如附图2所示。当需要晾晒厚重衣物（特别是圆领衣物）时，需要将该晾衣架折叠后伸入衣物圆领衣口后，再让两根衣架主杆自然张开以实现晾晒功能。此时，需要先释放锁止块4的锁止力，保证滑筒3能上下自由滑动，再用单手环握两根衣架主杆并克服扭力弹簧的最大扭力以实现该晾衣架的折叠功能。

技术特征：

技术总结
本发明涉及一种可适用于厚重衣物的可折叠晾衣架，包括挂钩、中间杆和衣架主杆,所述衣架主杆分为第一衣架主杆和第二衣架主杆，所述中间杆末端固定安装有扭力弹簧，所述扭力弹簧一端固定有第一衣架主杆，另外一端固定有第二衣架主杆。本发明提供的折叠晾衣架借助扭力弹簧的作用，只要通过对衣架主杆的单手环握，即可实现衣架主杆的折叠，以便于伸入厚重衣物的上圆领口，达到轻松晾晒的目的。

技术研发人员：杨志贤;庄赵栋;李想;李怡
受保护的技术使用者：江苏大学
技术研发日：2017.05.22
技术公布日：2017.09.01
