一种方便携带衣物的衣架的制作方法

文档序号:11874823阅读:478来源:国知局
一种方便携带衣物的衣架的制作方法与工艺

本实用新型属于衣架技术领域,尤其是涉及一种方便携带衣物的衣架。



背景技术:

现代生活中,人们在出差、出游时,会将个人衣物放在箱包中,另外,处于卫生考虑,往往要携带随身衣架,但是由于衣架为一体式结构占用空间大,出差、出游携带极为不方便,而且功能单一,很难满足个人出差、出游的生活需求。



技术实现要素:

本实用新型的目的是为了克服现有技术不足,提供一种方便携带衣物的衣架,具有易于携带,结构简单,加工方便,节约资源的特点。

本实用新型的技术方案是:一种方便携带衣物的衣架,包括内筒和外筒,所述内筒为上侧面开口的腔体结构,所述内筒一端深入外筒内并且所述内筒可沿外筒轴向移动,所述内筒另一端设置有凹槽,在凹槽外侧套装卡扣,在内筒和外筒的相对外侧面之间连接有固定带,所述固定带穿过卡扣,当所述内筒完全深入外筒内后所述固定带形成提手。

进一步,所述卡扣的形状为C型卡扣。

进一步,所述固定带长度长于内筒和外筒的长度之和。

进一步,所述固定带为胶带、硅胶或者布料。

进一步,在所述卡扣上设置有底座,在所述底座上设置有供固定带穿过的通孔。

进一步,所述内筒和外筒为长方形、圆筒形状或者异形。

进一步,所述卡扣可相对固定带旋转。

本实用新型具有的优点和积极效果是:由于采用上述技术方案,本实用新型的内筒套设在外筒内,内筒用来装等个人衣物,出差时方便携带,而且还能够当衣架使用,结构简单,加工方便,节约资源。

附图说明

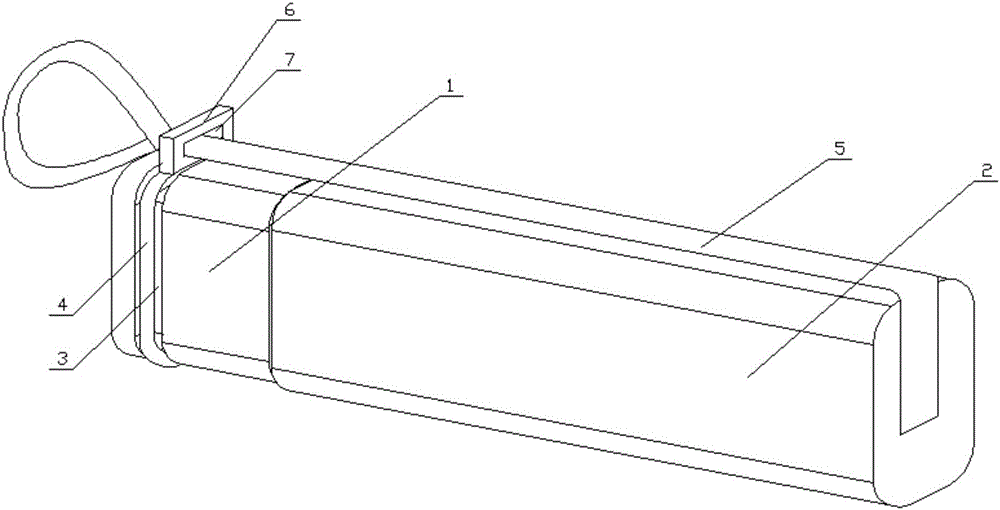

图1是本实用新型的打开时立体结构示意图;

图2是本实用新型的扣合时立体结构示意图;

图3是本实用新型的衣架使用时结构示意图。

图中:

1、内筒 2、外筒 3、凹槽

4、卡扣 5、固定带 6、底座

7、通孔

具体实施方式

下面结合附图对本实用新型做详细说明。

如图1-图3是本实用新型的立体结构示意图所示,本实用新型提供一种方便携带衣物的衣架,包括内筒1和外筒2,所述内筒1为上侧面开口的腔体结构,所述内筒1一端深入外筒2内并且所述内筒1可沿外筒2轴向移动,所述内筒1另一端设置有凹槽3,在凹槽3外侧套装卡扣4,在内筒1和外筒2的相对外侧面之间连接有固定带5,所述固定带5穿过卡扣4,当所述内筒1完全深入外筒2内后所述固定带5形成提手。

所述卡扣4的形状为C型卡扣。所述固定带5长度长于内筒1和外筒2的长度之和。所述固定带5为胶带、硅胶或者布料。在所述卡扣4上设置有底座6,在所述底座6上设置有供固定带5穿过的通孔7。所述内筒1和外筒2为长方形、圆筒形状或者异形。所述卡扣4可相对固定带5旋转,所述内筒1和外筒2可以做成镂空形状。

本实例的工作过程:本实用新型提供的方便携带衣物的衣架在使用时,由于内筒1为上侧面开口的腔体结构,所以将衣物卷好后放入到内筒1中,推动内筒1沿外筒2轴向扣合,在内筒1完全深入外筒2后,由于固定带5长度长于内筒1和外筒2的长度之和,在固定带5剩余长度部分在穿过卡扣4的地方形成提手,出行时可提拉提手。

所述卡扣4的形状为C型卡扣,在卡扣4套装在凹槽3外侧时,操作更加便捷,所述固定带5为胶带、硅胶或者布料,降低了制作成本。

本实用新型在当衣架使用时,将内筒1由外筒2中抽出,将衣物取出,将卡扣4相对固定带5旋转180度便可通过卡扣4挂在晾衣杆上,这时内筒1和外筒2组合上面可以用于放置衣物,当内筒1由外筒2抽出后可通过固定装置进行固定,进一步提升使用衣架时的稳定性。所述内筒1和外筒2可以做成镂空形,以减轻整个衣架的重量。状本实用新型提供的方便携带衣物的衣架不仅可用于携带衣物还可用于衣架使用,丰富了衣架的功能,而且制作简单,加工方便。
