一种百叶窗帘制头的制作方法

本发明属于遮阳系统的窗帘产品领域，具体地说，是涉及一种百叶窗帘制头。

背景技术：

目前使用百叶窗帘制头都没有预设制头的初始力，在百叶窗帘从底端往上收起时，随着百叶窗帘收起的高度越高其窗帘的重量也越重，作用在制头上面的驱动力也越大，在收起窗帘时是一种越收越重的感觉，从而影响百叶窗帘的使用品质。

技术实现要素：

本发明为解决上述技术问题，提供一种百叶窗帘制头。

为解决上述技术问题提供的一种百叶窗帘制头，包括制头上座、制头底座、驱动装置、输出装置、传动装置以及设置在制头上座与传动装置之间的驱动圈和扭簧；所述的输出装置设置在制头上座的上端内部，所述的制头上座的下端套接于传动装置上面设置于制头底座内部；所述的驱动装置设置在制头底座下端用于驱动传动装置与驱动圈；所述的传动装置与输出装置齿轮传动连接；

所述的驱动圈沿圆周方向设置有若干扭簧卡槽a和第二驱动凸台，所述的传动装置下端设置有第一驱动凸台以及扭簧卡槽b，所述的扭簧的一端卡扣在扭簧卡槽a内，所述的扭簧的另一端卡扣在扭簧卡槽b内。

进一步的，所述的扭簧卡槽a为2～15只。

进一步的，所述的传动装置与制头上座的下端结合位置设置有分离筋，所述的分离筋用于防止扭簧陷入结合缝隙内。

进一步的，所述的驱动装置包括驱动器座和驱动轮，所述的驱动器座上侧设置有驱动条，所述的驱动器座底部从制头底座穿出，所述的驱动轮可拆卸设置在驱动器座下端部。

进一步的，所述的传动装置上端部设置有传动齿轮b,所述的输出装置设置有四只导向柱，所述的导向柱上套接有与传动齿轮b互配的传动齿轮a，所述的制头上座内部设置有与传动齿轮a互配的传动齿。

进一步的，所述的输出装置上还设置有用于装转轴的多边形转轴孔，所述的转轴孔侧边设置有转轴固定孔。

进一步的，所述的多边形转轴孔为正方形或正六边形。

本发明公开了一种百叶窗帘制头，包括制头上座、制头底座、驱动装置、输出装置、传动装置以及设置在制头上座与传动装置之间的驱动圈和扭簧。与现有技术相比，在传动装置与制头上座之间设置有驱动圈和扭簧，所述的扭簧一端卡扣在驱动圈的扭簧卡槽内，所述的扭簧另一端卡扣在传动装置下端扭簧卡槽内，可以根据窗帘重量设置一个初始力，在卷起窗帘时通过扭簧初始力驱动传送装置，进而驱动窗帘进行收起动作，从而使收起窗帘的全过程制头的驱动力都是一致的平缓的，进而解决了现有技术中随着窗帘收起高度增加驱动力随之增加的手感差的问题，并且结构简单，性能稳定，极具推广和应用前景。

附图说明

图1为本发明的立体结构示意图；

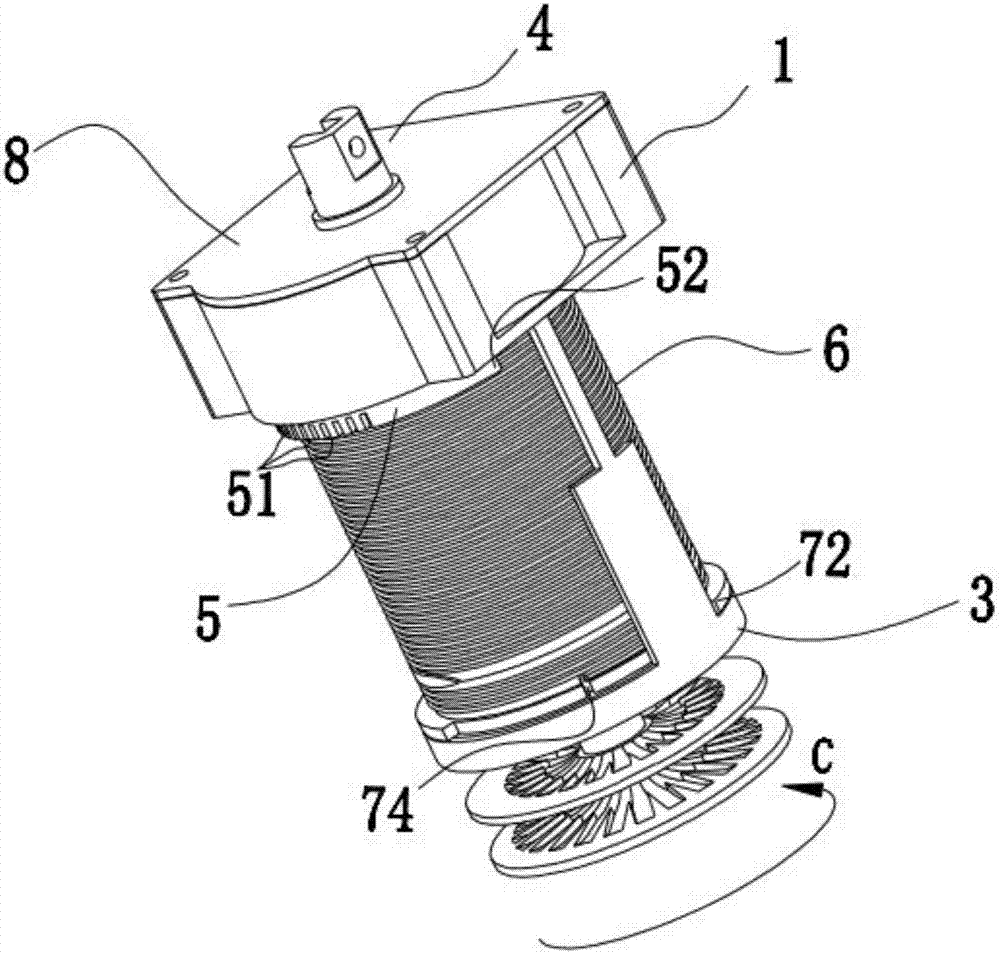

图2为本发明的隐藏制头底座的结构示意图；

图3为本发明隐藏制头底座和扭簧的结构示意图；

图中，1：制头上座；2：制头底座；3：驱动装置；4：输出装置；5：驱动圈；6：扭簧；7：传动装置；8：盖板；11：传动齿；31：驱动轮；32：驱动条；51：扭簧卡槽a；52：第二驱动凸台；71：传动齿轮b；72：第一驱动凸台；73：分离筋；74：扭簧卡槽b；41：导向柱；42传动齿轮b；43:转轴孔。

具体实施方式

如在说明书及权利要求当中使用了某些词汇来指称特定组件。本领域技术人员应可理解，硬件制造商可能会用不同名词来称呼同一个组件。本说明书及权利要求并不以名称的差异来作为区分组件的方式，而是以组件在功能上的差异来作为区分的准则。如在通篇说明书及权利要求当中所提及的“包括”为一开放式用语，故应解释成“包括但不限定于”。说明书后续描述为实施本发明的较佳实施方式，然所述描述乃以说明本发明的一般原则为目的，并非用以限定本发明的范围。本发明的保护范围当视所附权利要求所界定者为准。

以下结合附图对本发明作进一步详细说明，但不作为对发明的限定。

实施例

如图1-3所示，一种百叶窗帘制头，包括制头上座1、制头底座2、驱动装置3、输出装置4、传动装置7以及设置在制头上座1与传动装置7之间的驱动圈5和扭簧6；所述的输出装置4设置在制头上座的上端内部，所述的制头上座1的下端套接于传动装置7上面设置于制头底座2内部；所述的驱动装置3设置在制头底座2下端用于驱动传动装置7与驱动圈5；所述的传动装置7与输出装置4齿轮传动连接；所述的盖板8通过螺丝将括制头上座1、制头底座2及输出装置4组合装配在一起。

所述的驱动圈5沿圆周方向设置有若干扭簧卡槽a51和第二驱动凸台52，所述的传动装置7下端设置有第一驱动凸台72以及扭簧卡槽b74，所述的扭簧6的一端卡扣在扭簧卡槽a51内，所述的扭簧6的另一端卡扣在扭簧卡槽b74内。

优选的，所述的扭簧卡槽a51为2～15只。

优选的，所述的传动装置7与制头上座1的下端结合位置设置有分离筋73，所述的分离筋73用于防止扭簧6陷入结合缝隙内。

优选的，所述的驱动装置3包括驱动器座和驱动轮31，所述的驱动器座上侧设置有驱动条32，所述的驱动器座底部从制头底座2穿出，所述的驱动轮31可拆卸设置在驱动器座下端部；所述的驱动轮31用于安装收放窗帘的卷绳，当拉动卷绳时驱动装置3直接驱动驱动装置7或直接驱动驱动圈5，进而驱动输出装置4完成百叶窗帘的收放动作。

优选的，所述的传动装置7上端部设置有传动齿轮b71,所述的输出装置4设置有四只导向柱41，所述的导向柱41上套接有与传动齿轮b71互配的传动齿轮a42，所述的制头上座1内部设置有与传动齿轮a42互配的传动齿11。

优选的，所述的输出装置4上还设置有用于装转轴的多边形转轴孔43，所述的转轴孔43侧边设置有转轴固定孔。

优选的，所述的多边形转轴孔43为正方形或正六边形。

如图2所示：

当放下窗帘时，所述的驱动装置3的驱动轮31往c方向转动，所述的驱动条32直接驱动传动装置7的第一驱动凸台72，从而驱动输出装置4放下窗帘；

当收起窗帘时，所述的驱动轮31往c方向的相反方向转动，所述的驱动条32作用在驱动圈5的第二驱动凸台52上面，此时驱动圈5在随驱动装置3转动时，通过扭簧6将驱动力传动到传动装置7上面，进而驱动输出装置4，从而收起窗帘；同时在驱动圈5上面设置有2-15个扭簧卡槽a51，所述的扭簧6卡扣在每一个扭簧卡槽a51内都对应不同的扭力，该扭力便是卷起窗帘时所要的驱动力，因此在生产百叶窗帘制头时，可以根据需要卷起的不同重量百叶窗帘对应的将扭簧6端部卡扣在相应的扭簧卡槽a51内，从而设定了卷起窗帘的驱动力，使卷起窗帘的驱动力一致处于一致并平稳的状态。

本发明公开了一种百叶窗帘制头，包括制头上座、制头底座、驱动装置、输出装置、传动装置以及设置在制头上座与传动装置之间的驱动圈和扭簧。与现有技术相比，在传动装置与制头上座之间设置有驱动圈和扭簧，所述的扭簧一端卡扣在驱动圈的扭簧卡槽内，所述的扭簧另一端卡扣在传动装置下端扭簧卡槽内，可以根据窗帘重量设置一个初始力，在卷起窗帘时通过扭簧初始力驱动传送装置，进而驱动窗帘进行收起动作，从而使收起窗帘的全过程制头的驱动力都是一致的平缓的，进而解决了现有技术中随着窗帘收起高度增加驱动力随之增加的手感差的问题，并且结构简单，性能稳定，极具推广和应用前景。

上述说明示出并描述了本发明的优选实施例，但如前所述，应当理解本发明并非局限于本文所披露的形式，不应看作是对其他实施例的排除，而可用于各种其他组合、修改和环境，并能够在本文所述发明构想范围内，通过上述教导或相关领域的技术或知识进行改动。而本领域人员所进行的改动和变化不脱离本发明的精神和范围，则都应在本发明所附权利要求的保护范围内。
