一种新型防雾霾窗帘结构的制作方法

本发明涉及一种窗帘，具体是一种新型防雾霾窗帘结构，属于防雾霾设备应用技术领域。

背景技术：

雾霾，是雾和霾的组合词，雾霾常见于城市。中国不少地区将雾并入霾一起作为灾害性天气现象进行预警预报，统称为“雾霾天气”，雾霾是特定气候条件与人类活动相互作用的结果，高密度人口的经济及社会活动必然会排放大量细颗粒物，一旦排放超过大气循环能力和承载度，细颗粒物浓度将持续积聚，此时如果受静稳天气等影响，极易出现大范围的雾霾。

由于雾霾的对人们的呼吸道系统危害较大，所以在雾霾天气时人们一般都会紧锁门窗，避免雾霾的进入，这导致了室内的环境空气不流通，从而导致整个室内空气较差。因此，针对上述问题提出一种新型防雾霾窗帘结构。

技术实现要素：

本发明的目的就在于为了解决上述问题而提供一种新型防雾霾窗帘结构。

本发明通过以下技术方案来实现上述目的，一种新型防雾霾窗帘结构，包括窗帘连接端部以及均匀分布在窗帘连接端部表面的若干个预折沟槽，所述窗帘连接端部两端固定安装由软质橡胶材料制成的固定框架，且固定框架之间通过窗帘本体相互包裹连接，所述固定框架与窗帘连接端部相异一侧末端固定安装有集水壳体，且集水壳体内部围成有集水腔，所述集水壳体两端均安装有用于密封的收水仓壳体，所述收水仓壳体底端安装有末端延伸至收水仓壳体内腔的密封栓塞，所述窗帘连接端部的一侧安装有喷雾降尘机构和负离子发生器，所述负离子发生器的发生器输出端部连接至窗帘本体，所述窗帘本体的一侧设有与固定框架以及集水壳体连接的防水透气膜。

优选的，所述窗帘本体由两层基材层以及设置在两层基材层之间的由纳米材料制作的过滤层构成，所述窗帘本体靠近集水壳体的一侧的表面均匀分布有若干个导水凸台。

优选的，所述喷雾降尘机构由蓄水池、输水管和雾化喷头构成，且蓄水池通过输水管连接至雾化喷头，所述雾化喷头末端延伸至由防水透气膜和窗帘本体之间形成的密封结构的沉降空腔。

优选的，所述负离子发生器和雾化喷头均电性连接至外接电源线。

优选的，所述集水壳体外侧壁通过密封胶条和连接螺栓固定连接至固定框架表面，且集水壳体内部的集水腔两端侧壁分别与窗帘本体和防水透气膜胶合连接。

本发明的有益效果是：本发明结构设计合理，通过负离子发生器使整个窗帘本体表面始终有负离子的存在，通过负离子吸附空气的烟尘颗粒，大大降低了空气中pm2.5的含量，通过喷雾降尘机构对经过窗帘本体后的空气中残留的烟尘进行加湿洗涤，直径10微米以下的灰尘也能有效过滤收集，改善空气中pm2.5浓度，通过防水透气膜在不影响整个窗帘透气性能的情况下避免喷雾降尘机构产生的水雾弥散至室内，防止室内环境湿度过大，进一步提升用户的使用体验。

附图说明

图1为本发明整体结构示意图；

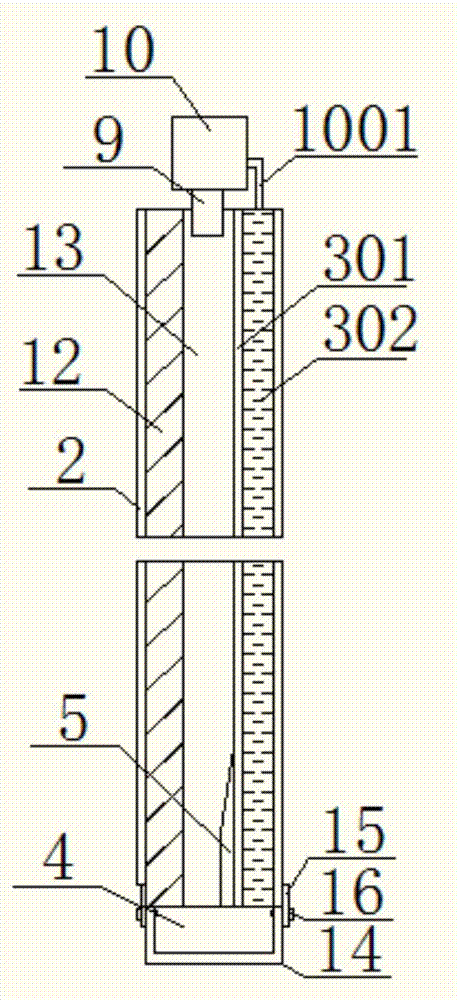

图2为本发明内部结构示意图；

图3为本发明预折沟槽结构示意图。

图中：1、窗帘连接端部，101、预折沟槽，2、固定框架，3、窗帘本体，301、基材层，302、过滤层，4、集水腔，5、导水凸台，6、收水仓壳体，601、密封栓塞，7、蓄水池，8、输水管，9、雾化喷头，10、负离子发生器，1001、发生器输出端部，11、外接电源线，12、防水透气膜，13、沉降空腔，14、集水壳体，15、密封胶条，16、连接螺栓。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3所示，一种新型防雾霾窗帘结构，包括窗帘连接端部1以及均匀分布在窗帘连接端部1表面的若干个预折沟槽101，所述窗帘连接端部1两端固定安装由软质橡胶材料制成的固定框架2，且固定框架2之间通过窗帘本体3相互包裹连接，所述固定框架2与窗帘连接端部1相异一侧末端固定安装有集水壳体14，且集水壳体14内部围成有集水腔4，所述集水壳体14两端均安装有用于密封的收水仓壳体6，所述收水仓壳体6底端安装有末端延伸至收水仓壳体6内腔的密封栓塞601，所述窗帘连接端部1的一侧安装有喷雾降尘机构和负离子发生器10，所述负离子发生器10的发生器输出端部1001连接至窗帘本体3，所述窗帘本体3的一侧设有与固定框架2以及集水壳体14连接的防水透气膜12。

作为本发明的一种技术优化方案，所述窗帘本体3由两层基材层301以及设置在两层基材层301之间的由纳米材料制作的过滤层302构成，所述窗帘本体3靠近集水壳体14的一侧的表面均匀分布有若干个导水凸台5，实现对空气中pm2.5的过滤。

作为本发明的一种技术优化方案，所述喷雾降尘机构由蓄水池7、输水管8和雾化喷头9构成，且蓄水池7通过输水管8连接至雾化喷头9，所述雾化喷头9末端延伸至由防水透气膜12和窗帘本体3之间形成的密封结构的沉降空腔13，实现对空气中灰尘颗粒的沉降。

作为本发明的一种技术优化方案，所述负离子发生器10和雾化喷头9均电性连接至外接电源线11，通过对负离子发生器10供能产生大量的负离子。

作为本发明的一种技术优化方案，所述集水壳体14外侧壁通过密封胶条15和连接螺栓16固定连接至固定框架2表面，且集水壳体14内部的集水腔4两端侧壁分别与窗帘本体3和防水透气膜12胶合连接，避免水汽进入室内。

本发明在使用时，通过预折沟槽101实现整个窗帘的收拉，将窗帘本体3安装至靠近室外的一侧，外界空气穿过过滤层302时，过滤层302将空气中的pm2.5和其他粉尘颗粒滤出，空间经过防水透气膜12和窗帘本体3之间形成的密封结构的沉降空腔13时，其残留的粉尘通过位于沉降空腔13顶端的雾化喷头9喷出的水雾进行加湿、洗涤和沉降，进一步对空气进行净化，被二次净化后的空气经防水透气膜12进入室内，位于沉降空腔13内部带有灰尘的水雾经导水凸台5流至集水壳体14内部的集水腔4，由集水腔4流至收水仓壳体6。

本发明中负离子发生器10的优选型号为hjf-011；发生器输出端部1001为负离子发生器10负离子输出端线体。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的得同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。

技术特征：

技术总结
本发明公开了一种新型防雾霾窗帘结构，包括窗帘连接端部以及均匀分布在窗帘连接端部表面的若干个预折沟槽，所述窗帘连接端部两端固定安装由软质橡胶材料制成的固定框架，且固定框架之间通过窗帘本体相互包裹连接，所述固定框架与窗帘连接端部相异一侧末端固定安装有集水壳体，且集水壳体内部围成有集水腔，所述集水壳体两端均安装有用于密封的收水仓壳体，所述收水仓壳体底端安装有末端延伸至收水仓壳体内腔的密封栓塞，所述窗帘连接端部的一侧安装有喷雾降尘机构和负离子发生器，所述负离子发生器的发生器输出端部连接至窗帘本体，所述窗帘本体的一侧设有与固定框架以及集水壳体连接的防水透气膜。本发明结构设计合理，值得推广使用。

技术研发人员：曹凤英
受保护的技术使用者：南京新侨鑫环保科技有限公司
技术研发日：2017.06.01
技术公布日：2017.11.10
