一种智能电动窗帘的制作方法

本发明涉及一种智能家居领域，尤其是涉及一种智能电动窗帘。

背景技术：

随着现代科技的发展，智能家居的概念已经逐渐普及开来。智能家居是以住宅为平台，利用综合布线技术、网络通信技术、安全防范技术、自动控制技术、音视频技术将家居生活有关的设施集成，构建高效的住宅设施与家庭日程事务的管理系统，提升家居安全性、便利性、舒适性、艺术性，并实现环保节能的居住环境。

窗帘是用布、竹、苇、麻、纱、塑料、金属材料等制作的遮蔽或调节室内光照的挂在窗上的帘子。随着窗帘的发展，它已成为居室不可缺少的、功能性和装饰性完美结合的室内装饰品。目前，窗帘种类繁多，大都为手动式，通过人工的拉扯使窗帘闭合或开启，在使用过程中由于窗帘本体结构的不佳也有用诸多的不便之处，例如：往常的在拉动窗帘时候，窗帘上边沿的滑轮会相互挤在一块突然发生卡死现象，窗帘受到拉力较大的情况向会发生损坏；现有的窗帘没有远程控制功能，对于行动不便的人来说拉窗帘这个动作也是非常困难的，给使用者造成不便；又如在窗帘的固定结构上只在用简易的固定，在长时间的使用后，窗帘整体支架会发生变形，甚至脱落。随着社会的不断发展，人们对于远程控制系统的运用适用性，现在我们需要一种网络、机械、电动为一体的窗帘，进而来满足人们对生活舒适度的要求。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种智能电动窗帘，从而解决上述问题。

为实现上述目的，本发明提供如下技术方案：一种智能电动窗帘，包括第一传动箱、横梁和第二传动箱，所述横梁的两端分别连接有第一传动箱和第二传动箱，所述第一传动箱和第二传动箱内均设有传动电机，所述传动电机均连接有滚筒，所述横梁的上端和下端均设有条形滑槽，所述条形滑槽内设有滚轮，上方所述滚轮和下方所述滚轮之间通过连接板固定，最边侧的所述连接板通过同步皮带连接滚筒，相邻所述连接板之间通过伸缩连接体连接，所述连接板的下端固定连接有窗帘，所述窗帘的外侧设有若干个光照感应器，所述第一传动箱与第二传动箱内部还设有滑轮，所述滑轮上设有与第一滚筒和第二滚筒连接的手动拉线，所述手动拉线的下端设有手动拉环，所述横梁上方设有安装板，所述安装板上连接有控制器。

作为本发明的一种优选技术方案，所述传动电机为伺服电机。

作为本发明的一种优选技术方案，所述伸缩连接体由多个“x”型连接架组成。

作为本发明的一种优选技术方案，所述横梁的最左侧与最右侧均设有限位块。

作为本发明的一种优选技术方案，所述传动电机均通过导线与控制器电性连接。

作为本发明的一种优选技术方案，所述光照感应器与控制器电性连接。

与现有技术相比，本发明的有益效果是：该种智能电动窗帘，窗帘外侧设置有光照感应器，且光照感应器与控制器连接，当光照感应器感应到光照较强时，可以通过控制器控制旋转第一电机和第二电机同时工作，将窗帘打开或者关闭；滑轮上设有与第一滚筒和第二滚筒连接的手动拉线，手动拉线的下端设有手动拉环，可在停电时手动打开或者关闭窗帘。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

图1为本发明所述一种智能电动窗帘结构示意图；

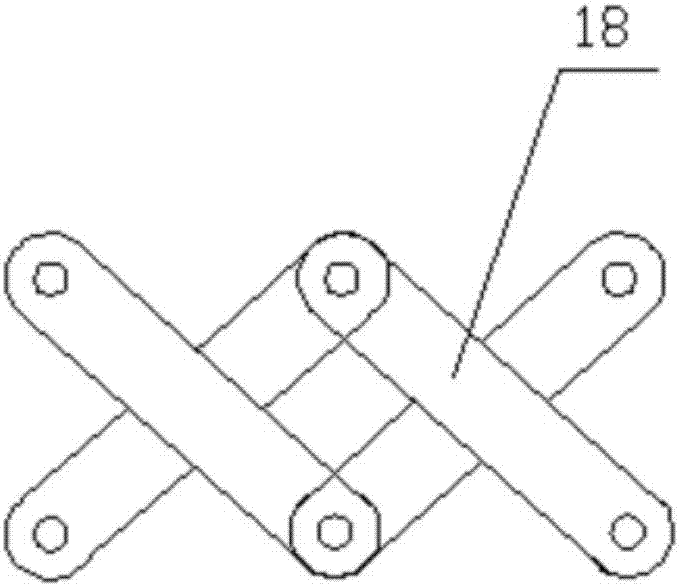

图2为本发明所述一种伸缩连接体局部结构示意图；

图3为本发明所述一种横梁的截面示意图；

图中：1、第一传动箱；2、横梁；3、第二传动箱；4、传动电机；5、滚筒；6、条形滑槽；7、滚轮；8、连接板；9、同步皮带；10、伸缩连接体；11、窗帘；12、光照感应器；13、滑轮；14、手动拉线；15、手动拉环；16、安装板；17、控制器；18、“x”型连接架；19、限位块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例，基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种智能电动窗帘，包括第一传动箱1、横梁2和第二传动箱3，所述横梁2的两端分别连接有第一传动箱1和第二传动箱3，所述第一传动箱1和第二传动箱3内均设有传动电机4，所述传动电机4均连接有滚筒5，所述横梁2的上端和下端均设有条形滑槽6，所述条形滑槽6内设有滚轮7，上层所述滚轮7和下层所述滚轮7之间通过连接板8固定，最边侧的所述连接板8通过同步皮带9连接滚筒5，相邻所述连接板8之间通过伸缩连接体10连接，所述连接板8的下端固定连接有窗帘11，所述窗帘11的外侧设有若干个光照感应器12，所述第一传动箱1与第二传动箱3内部还设有滑轮13，所述滑轮13上设有与滚筒5连接的手动拉线14，所述手动拉线14的下端设有手动拉环15，所述横梁2上方设有安装板16，所述安装板16上连接有控制器17。

传动电机4为伺服电机。

伸缩连接体10由多个“x”型连接架18组成。

横梁2的最左侧与最右侧均设有限位块19。

传动电机4均通过导线与控制器17电性连接。

光照感应器12与控制器17电性连接。

具体原理：使用时，窗帘11外侧设置有光照感应器12，且光照感应器12与控制器17连接，当光照感应器12感应到光照较强时，可以通过控制器17控制传动电机工作，使滚筒5转动，滚筒5带动同步皮带9进而拉动连接板8，连接板8的下端固定连接有窗帘11，从而使窗帘11打开或者关闭；滑轮13上设有滚筒5连接的手动拉线14，手动拉线14的下端设有手动拉环15，可在停电时手动打开或者关闭窗帘11。

该种智能电动窗帘，通过在窗帘外侧设置有光照感应器，且光照感应器与控制器连接，当光照感应器感应到光照较强时，可以通过控制器控制旋转第一电机和第二电机同时工作，将窗帘打开或者关闭；滑轮上设有与滚筒连接的手动拉线，手动拉线的下端设有手动拉环，可在停电时手动打开或者关闭窗帘。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开一种智能电动窗帘，包括第一传动箱、横梁和第二传动箱，所述第一传动箱和第二传动箱内均设有传动电机，所述传动电机均连接有滚筒，所述横梁的上端和下端均设有条形滑槽，所述条形滑槽内设有滚轮，所述上方滚轮和下方滚轮之间通过连接板固定，最边侧的所述连接板通过同步皮带连接滚筒，相邻所述连接板之间通过伸缩连接体连接，所述连接板的下端固定连接有窗帘，所述窗帘的外侧设有若干个光照感应器，所述第一传动箱与第二传动箱内部还设有滑轮，所述滑轮上设有与第一滚筒和第二滚筒连接的手动拉线，所述手动拉线的下端设有手动拉环，所述横梁上方设有安装板，所述安装板上连接有控制器，本发明结构设计合理，使用便捷。

技术研发人员：林琪
受保护的技术使用者：无锡尚智诚科技有限公司
技术研发日：2017.09.07
技术公布日：2017.11.10
