一种多功能触控桌的制作方法

本发明涉及触控技术领域，具体涉及一种多功能触控桌。

背景技术：

近年来随着触控技术的发展，越来越多的触控显示功能运用于日常生活中的各种产品和家具上，触控桌即为一种带触控显示功能的家具。

公开号为cn205003639u的中国专利文献公开了一种触控桌，包括透明桌面和位于透明桌面前方的红外相机和激光器，触控桌还包括图像处理单元，激光器用于在透明桌面前方发射一平行于透明桌面的激光面，激光面用于在触控物触控透明桌面时在对应的触控位置照射于触控物形成至少一个光点或者光点轨迹，红外相机朝向透明桌面且视角覆盖整个透明桌面，红外相机用于获取至少一个光点或者光点轨迹并发送至图像处理单元，图像处理单元用于将光点或光点轨迹转换为一安卓系统单元的触控信号并发送至安卓系统单元。通过上述方式，该专利能够在透明桌面上实现多点触控的方案且解决了现有的电阻式或者电容式触摸屏制成复杂的问题。

公开号为cn201775213u的中国专利文献公开了一种触控桌结构，所述触控桌结构包含触控桌面；桌体，其设置于上述触控桌面之下，所述桌体包含多个侧板，设置于桌体的多个侧面上；至少一个拉门，设置于桌体的至少一个侧面上；以及多个滚轮，其设置于桌体的下表面上。本发明的触控桌结构可防尘、防水，故可用于餐厅、酒吧等场所，且触控桌结构中所放置的计算机主机可通过开启拉门而取出或显露出，故使用者可依需求更改计算机主机内的硬件配备，或可利用显露出的计算机主机的光驱或连接端口自由安装各种应用软件。另外，该专利的触控桌结构可在一侧的容纳空间放置计算机主机，并在另一侧的容纳空间放置各类小型物品。

现有的触控桌一般是固定结构，无法运动。

技术实现要素：

本发明的目的在于提供一种多功能触控桌，本发明提供的多功能触控桌的触摸屏会在触发下进行升降。

为实现上述目的，本发明提供一种多功能触控桌，所述触控桌包括不锈钢框架和布置于不锈钢框架之间的玻璃面，位于所述触控桌顶部的玻璃面设置的开口，该开口中设置触摸屏，所述触控桌还包括用于控制所述触摸屏升降的触发升降装置。

可选的，所述触摸屏的一侧与所述开口的侧壁通过铰链铰接，所述触发升降装置包括固定位于触摸屏下部的触摸屏转轴以及设置于所述触摸屏转轴下方的微型电机，所述微型电机的转轴通过链条与所述触摸屏转轴传动连接以控制所述触摸屏转轴转动进而控制所述触摸屏绕所述铰链转动。

可选的，所述触发升降装置还包括红外感应器和电机控制器，所述红外感应器与所述电机控制器信号连接，所述电机控制器与所述微型电机信号连接。

可选的，所述触控桌还包括电脑主机和音响，所述电脑主机和音响与所述触摸屏相连。

可选的，所述玻璃面为钢化玻璃或磨砂玻璃。

本发明具有如下优点：

本发明的触控桌包括不锈钢框架和玻璃面以及设置于玻璃面中的触摸屏，该触摸屏可以通过触发升降装置进行升降。

附图说明

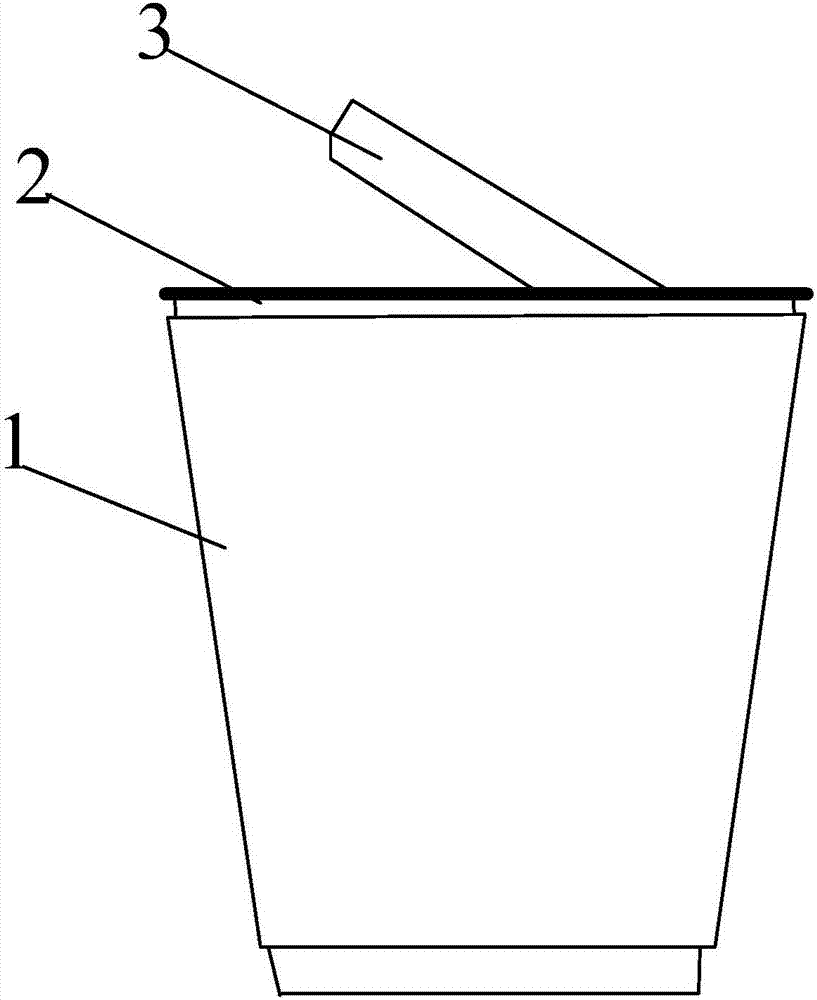

图1是本发明提供的触控桌第一种具体实施方式的结构示意图。

图2是本发明提供的触控桌第二种具体实施方式的结构示意图。

图3是本发明提供的触控桌第三种具体实施方式的结构示意图。

图4是本发明提供的触控桌第四种具体实施方式的结构示意图。

图5是本发明提供的触发升降装置一种具体实施方式的结构示意图(局部)。

图6是本发明提供的触发升降装置一种具体实施方式的结构示意图(局部)。

图7是本发明提供的触发升降装置一种具体实施方式的原理示意图(局部)。

具体实施方式

以下实施例用于说明本发明，但不用来限制本发明的范围。

如图1-6所示，本发明提供一种多功能触控桌，所述触控桌包括不锈钢框架1和布置于不锈钢框架1之间的玻璃面2，位于所述触控桌顶部的玻璃面2设置的开口，该开口中设置触摸屏3，所述触控桌还包括用于控制所述触摸屏3升降的触发升降装置。本发明的触控桌包括不锈钢框架和玻璃面以及设置于玻璃面中的触摸屏，该触摸屏可以通过触发升降装置进行升降。

触发升降装置是指在触发下能够控制触摸屏升降的装置，包括触发控制设备以及升降设备，触发控制设备用于在触发下(例如红外、声控灯)进行控制升降设备升降。

一种具体实施方式，如图5所示，所述触摸屏3的一侧与所述开口的侧壁通过铰链铰接，所述触发升降装置包括固定位于触摸屏3下部的触摸屏转轴4以及设置于所述触摸屏转轴4下方的微型电机5，所述微型电机5的转轴通过链条6与所述触摸屏转轴4传动连接以控制所述触摸屏转轴4转动进而控制所述触摸屏3绕所述铰链转动。通过微型电机带动链条的转动，可以带动触摸屏转轴转动，从而使触摸屏绕铰链转动，方便人使用。

另一种具体实施方式，如图6所示，所述触发升降装置还包括红外感应器7和电机控制器8，所述红外感应器7与所述电机控制器8信号连接，所述电机控制器8与所述微型电机5信号连接。具体控制原理图如图7所示：当无人时，触摸屏静置放平，当用户站立在触控桌正前方，此时红外感应器对准用户，感应到红外线，若该感应超过5(可设定)秒，则触发红外感应器，电机正转带动触摸屏，使触摸屏升起与桌面呈30°(可设定)，若感应不超过5(可设定)秒，则继续保持触摸屏静置放平。当用户离开触控桌正前方，离开时间超过15(可设定)秒，则触发红外感应器，电机反转带动触摸屏静置放平，若离开未超过15(可设定)秒，则保持触摸屏升起与桌面呈30°(可设定)。

为了方便触摸屏显示和播放声音，所述触控桌还可以包括电脑主机和音响，所述电脑主机和音响与所述触摸屏3相连。另外，触摸屏可以与墙上的大屏幕搭配使用，使用户在触摸屏上进行触控操作，而触控结果显示到大屏幕上。

一种具体实施方式，所述玻璃面2可以为钢化玻璃或磨砂玻璃，也可以为其他玻璃，颜色可以为黑色、透明或白色，本发明不再赘述。

虽然，上文中已经用一般性说明及具体实施例对本发明作了详尽的描述，但在本发明基础上，可以对之作一些修改或改进，这对本领域技术人员而言是显而易见的。因此，在不偏离本发明精神的基础上所做的这些修改或改进，均属于本发明要求保护的范围。

技术特征：

技术总结
本发明公开了一种多功能触控桌，所述触控桌包括不锈钢框架(1)和布置于不锈钢框架(1)之间的玻璃面(2)，位于所述触控桌顶部的玻璃面(2)设置的开口，该开口中设置触摸屏(3)，所述触控桌还包括用于控制所述触摸屏(3)升降的触发升降装置。本发明的触控桌包括不锈钢框架和玻璃面以及设置于玻璃面中的触摸屏，该触摸屏可以通过触发升降装置进行升降。

技术研发人员：顾林会
受保护的技术使用者：佰赫实业（上海）有限公司
技术研发日：2017.06.02
技术公布日：2017.07.28
