一种内科卫生间用老人护理坐便椅的制作方法

本发明涉及的是一种坐便椅，具体涉及的是一种内科卫生间用老人护理坐便椅。

背景技术：

坐便椅是提供如厕行动不便或者脚力不是很够的人群使用，一般专供与老人和小孩及孕妇。坐便椅是要让他们坐得安全，代替马桶的功能，可以解决行动不便的如厕困难问题，是专门为上述人群设计的带马桶的椅子，这就是坐便椅。由于目前的马桶全部是固定安装的，这就使得需要解决生理问题时候，需要到特定的场所。针对于传统的坐便椅完全可以解决了移动不便人士上厕所的问题。但是针对于特殊场合如厕的情况，使用普通的坐便椅却显得不太能够解决问题。比如在患有内科疾病的患者，由于他们患有特殊的疾病，有时候需要频繁或者就近的如厕，但是目前的坐便椅由于容量有限，所以更换繁琐，以及需要及时清洁的复杂情况，所以，需要对目前的坐便椅改进。特别是对于患有内科疾病的老人，一般患有内科疾病的老人需要如厕的时间长，遇到某些疾病还会导致普通的坐便椅已经满了，但是老人还有如厕的冲动。此时都是需要几个人把患病老人架起来，转移到空的坐便椅，由于如厕后的坐便椅气味本身就难闻，同时把老人驾着转移，也会给老人身体带来某些不必要的影响，对此，不仅能够满足患病老人及时如厕，而且对于如厕时间较长的老人可以不需要更换便盆的坐便椅就显得很有意义了，因为，这种坐便椅本身就不要用到人工再次清洁坐便椅上坐便盆了。对此本发明提出来一种新的解决方案。

技术实现要素：

本发明的目的在于提供一种内科卫生间用老人护理坐便椅，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种内科卫生间用老人护理坐便椅，包括：座椅板，所述座椅板中间设有上下贯穿的排便口；排便口上表面外轮廓上固定环状凸起结构的旋转轨，所述旋转轨上设有相对座椅板旋转的坐便圈；所述座椅板的下表面均匀固定若干个便于钩挂住排便盆的固定扣，所述座椅板通过螺纹升降机构与直接放在地上便于坐便椅移动的滚动机构连接；所述螺纹升降机构包括：固定在座椅板下表面的第一螺杆、固定在滚动机构上且螺纹旋向与第一螺杆相反的第二螺杆，以及分别与第一螺杆和第二螺杆连接的螺纹筒；所述滚动机构包括：分别固定在座椅板前端两个第二螺杆上带有自锁功能的万向轮、固定在座椅板后端的两个第二螺杆上的水平底梁，所述底梁的两端分别固定两个便于在地面上滚动的后轮。

另外，根据本发明上述实施例的一种内科卫生间用老人护理坐便椅，还可以具有如下附加技术特征：、根据权利要求所述的内科卫生间用老人护理坐便椅，其特征在于：所述第二螺纹杆和万向轮之间还固定液压缸竖直朝下放置的液压杆，所述液压杆上的活塞杆与地面直接接触的位置上球头连接着底座。

根据本发明的一个实施例，所述座椅板的侧边还固定竖直放置的侧板，所述侧板通过固定在侧板上的手轮轴与相对手轮轴作旋转运动的手轮连接，所述后轮同轴位置上固定着便于传动带传动连接的第二传动槽，所述第二传动槽通过传动带和固定在手轮外轮廓上的第一传动槽连接。

根据本发明的一个实施例，所述座椅板上排便口的下表面上设有对称置放的密封板，所述密封板通过固定在座椅板后侧位置上旋转销相对座椅板旋转运动；所述密封板的对称外轮廓上固定用于控制密封板张合的拉杆。

根据本发明的一个实施例，所述拉杆上可拆卸连接弹性杆，且弹性杆绕过相对座椅板旋转的传递轮突出在座椅板外部。

根据本发明的一个实施例，所述手轮的偏心位置设有便于手轮旋转的摇柄，所述摇柄的外壁套着防滑的橡胶套。

根据本发明的一个实施例，所述螺纹筒的外部固定便于手动旋转的调高转柄，所述调高转柄的侧壁上设有便于旋转的高低不平的凸起物。

根据本发明的一个实施例，所述固定扣挂钩的便盆边缘上竖直固定着相互绝缘且有电压的导电棒，所述整个断开回路中串联着有电流流通后就会发出警报的警报器。

本发明的有益效果是：通过可以调节高度以及便于移动和锁紧的机构，解决了患有内科疾病的老人排便不方便的大问题，减轻了医院医护人员的工作量。

附图说明

图1为本发明整体结构图；

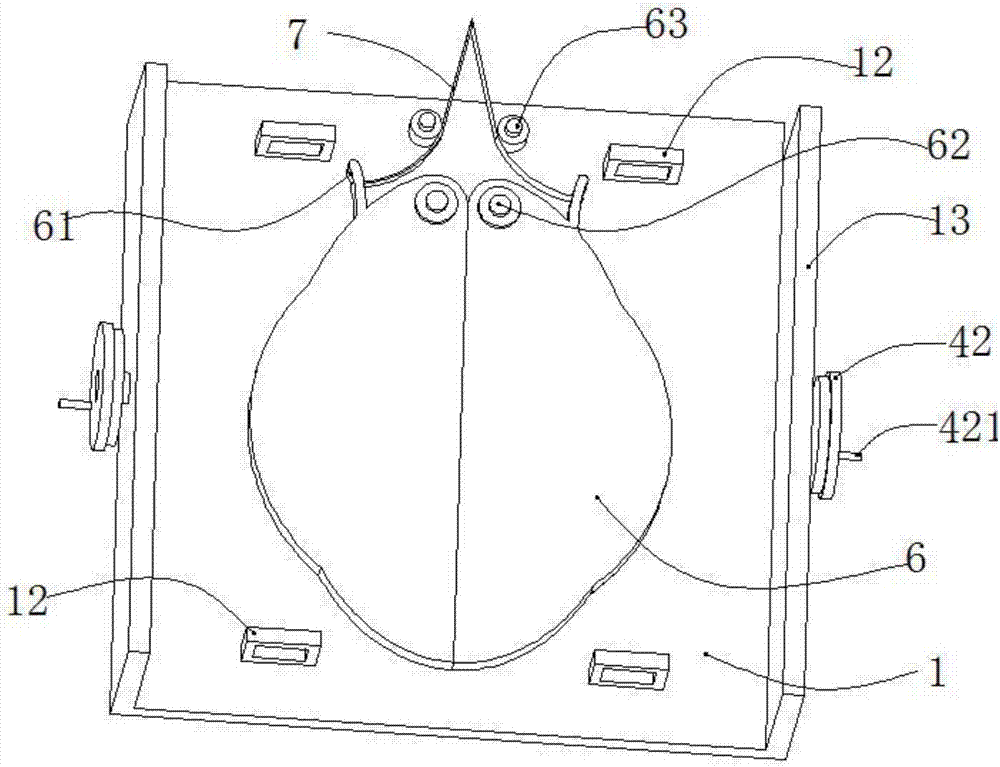

图2为本发明座椅底部板仰视图；

图3为本发明的旋转轨在座椅板内部安装结构图；

图4：为本发明螺纹筒的安装结构图；

图5：为本发明排便盆的结构图。

图中：1座椅板、11排便口、12固定扣、13侧板、14手轮轴、15旋转轨、21螺纹筒、211调高转柄、22第一螺杆、23第二螺杆、24液压杆、25支撑垫、3连接套、31万向轮、4底梁、41后轮、411第一传动槽、42手轮、421摇柄、422第二传动槽、43传动带、5坐便圈、6密封板、61拉杆、62旋转销、63传递轮、7弹性杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明提供了如图1至图5所示的一种内科卫生间用老人护理坐便椅，包括：座椅板1，所述座椅板1中间设有上下贯穿的排便口11；排便口11上表面外轮廓上固定环状凸起结构的旋转轨15，所述旋转轨15上设有相对座椅板1旋转的坐便圈5；所述座椅板1的下表面均匀固定若干个便于钩挂住排便盆8的固定扣12，所述座椅板1通过螺纹升降机构与直接放在地上便于坐便椅移动的滚动机构连接；所述螺纹升降机构包括：固定在座椅板1下表面的第一螺杆22、固定在滚动机构上且螺纹旋向与第一螺杆22相反的第二螺杆23，以及分别与第一螺杆22和第二螺杆23连接的螺纹筒21；所述滚动机构包括：分别固定在座椅板1前端两个第二螺杆23上带有自锁功能的万向轮31、固定在座椅板1后端的两个第二螺杆23上的水平底梁4，所述底梁4的两端分别固定两个便于在地面上滚动的后轮41。进一步地，所述手轮42的偏心位置设有便于手轮42旋转的摇柄421，所述摇柄421的外壁套着防滑的橡胶套。本发明在内科卫生间内，当遇到急需要如厕并且排便量较少的老人，可以通过固定在座椅板1下面的固定扣12加挂上排便盆8的方式，这样就可以实现方便老人快速如厕。

对于，患有排便量较大的老人，可以先当老人坐在座椅板1上，然后医护人员把老人推到卫生间，由于增加了滚动机构，可以方便且快速的把老人送到马桶上，在老人坐着的排便口11对着马桶的时候，由于万向轮31带有自锁功能，所以，只需要把万向轮31锁住就可以保证老人坐便椅的稳定性。由于在匆忙中中，并不是每一次都很快速的把坐便圈5对着马桶，此时，只需要旋转坐便圈5，调整坐便圈5和排便口11的相对位置，就可以实现不需要再次移动老人，也能保证老人在马桶正确的位置如厕。为了保证老人如厕的安全性，可以适当的旋转螺纹筒21，因为第一螺纹杆22和第二螺纹杆23的螺纹旋向相反，所以，当同向旋转螺纹筒21的时候，就可以保证同时伸长或者缩短整体长度，这样可以根据老人实际坐姿的不同，调整前后的倾斜角度，从而保证老人的安全。

进一步地，所述第二螺纹杆23和万向轮31之间还固定液压缸竖直朝下放置的液压杆24，所述液压杆24上的活塞杆与地面直接接触的位置上球头连接着底座25。因为整个坐便椅下面都是滚动轮和地面接触，虽然万向轮31可以通过锁住实现固定，但是当万向轮31的锁使用次数多了以后，也会造成寿命损坏较快，从而失去了保持坐便椅稳定性的功能，对此在增加液压杆24后，通过外部微型液压泵控制液压杆24中的活塞杆伸缩运动，这样就可以把整个坐便椅支撑起来，使得底座25和地面直接接触，这样保证了老人如厕的安全。

进一步地，所述座椅板1的侧边还固定竖直放置的侧板13，所述侧板13通过固定在侧板13上的手轮轴14与相对手轮轴14作旋转运动的手轮42连接，所述后轮41同轴位置上固定着便于传动带43传动连接的第二传动槽422，所述第二传动槽422通过传动带43和固定在手轮42外轮廓上的第一传动槽411连接。在老人如厕前或后，老人自己或者医护人员可以通过控制手轮42的方式，实现控制坐便椅前后运动，进而获得更好的如厕体验。

进一步地，所述座椅板1上排便口11的下表面上设有对称置放的密封板6，所述密封板6通过固定在座椅板1后侧位置上旋转销62相对座椅板1旋转运动；所述密封板6的对称外轮廓上固定用于控制密封板6张合的拉杆61。由于如厕后会有异味，同时在不排便的时候，屁股直接裸露在空气中也会造成老人受凉，对此，在老人没有排便冲动的时候，可以用手控制左右开合拉杆61，这样控制整个密封板6把排便口11控制开合。

进一步地，所述拉杆61上可拆卸连接弹性杆7，且弹性杆7绕过相对座椅板1旋转的传递轮63突出在座椅板1外部。由于拉杆61较靠近排便口11，为了保证操作人员的卫生，可以再增加弹性杆7，只用在较远的地方控制弹性杆7，也可以间接的控制密封板6张合。

进一步地，所述螺纹筒21的外部固定便于手动旋转的调高转柄211，所述调高转柄211的侧壁上设有便于旋转的高低不平的凸起物。有螺纹筒21直接控制旋转较为费力，可以通过旋转固定在螺纹筒21外部的调高转柄211，这样就获得省力，高效的调节整个坐便椅距离地面的高度。

进一步地，所述固定扣21挂钩的便盆边缘上竖直固定着相互绝缘且有电压的导电棒9，所述整个断开回路中串联着有电流流通后就会发出警报的警报器。由于老人对于排便量的多少概念较少，因此需要能准确及时发现坐便椅内的排便盆8是否已经装满。有人体的排泄物为良好的导体，只需要控制插在排便盆8内某一高度处的已经存在电压的导电棒9绝缘，当因为人体排泄物增加导致整个电路导通后，就可以实现串接在电路中的警报器发生声响，这样医护人员就就可以得到信息，及时处理排便盆8内的排泄物。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
