一种具有全方位对比功能的地板销售展示架的制作方法

本发明涉及地板销售展示架技术领域，具体为一种具有全方位对比功能的地板销售展示架。

背景技术：

根据展示架特点，设计与之匹配的产品促销精品展示架，再加上具有创意的logo标牌，使产品醒目的展现在公众面前，从而加大对产品的宣传广告作用，精品展示架可全方位展示出产品的特征，丰富的配件，并且每个组件能够录活安装，多种颜色搭配，专业设计人员精湛设计。

样品展架的用途十分广泛，在地板销售时需要用到地板销售展示架，但是现有的地板销售展示架不具有全方位对比的功能，不能够更好的给顾客带来对比效果，降低了地板销售展示架的发明性。

技术实现要素：

本发明的目的在于提供一种具有全方位对比功能的地板销售展示架，具备全方位对比功能的优点，解决了现有的地板销售展示架不具有全方位对比功能的问题。

为实现上述目的，本发明提供如下技术方案：一种具有全方位对比功能的地板销售展示架，包括底座，所述底座顶部的两侧均固定连接有固定架，所述固定架的顶部设置有动力箱，所述动力箱的两侧均与固定架内侧的顶部固定连接，所述动力箱内腔的顶部固定连接有固定块，所述固定块的右侧固定连接有电机，所述电机的输出端从上至下依次套接有第一齿轮和第二齿轮，所述动力箱内腔顶部的左侧通过第一轴承活动连接有第一活动柱，所述动力箱内腔顶部的右侧通过第二轴承活动连接有第二活动柱，所述第一活动柱和第二活动柱的底部均贯穿动力箱的外侧并固定连接有第一夹子，所述第一活动柱的表面套接有与第一齿轮配合使用的第三齿轮，所述第三齿轮与第一齿轮通过第一链条传动连接，所述第二活动柱的表面套接有与第二齿轮配合使用的第四齿轮，所述第四齿轮与第二齿轮通过第二链条传动连接，所述底座顶部的两侧均通过第三轴承活动连接有活动杆，两个所述活动杆位于固定架的内侧，所述活动杆的顶部固定连接有与第一夹子配合使用的第二夹子，所述第一夹子与第二夹子之间设置有地板本体。

优选的，所述动力箱的顶部固定连接有顶盖，且顶盖底部的横街面积大于动力箱顶部的横截面积。

优选的，所述动力箱底部的两侧均固定连接有固定环，且固定环与第一活动柱和第二活动柱配合使用。

优选的，所述动力箱底部的两侧均开设有通孔，且通孔与第一活动柱和第二活动柱配合使用。

优选的，所述底座底部的两侧均固定连接有支腿，且支腿的底部通过转轴活动连接有移动轮。

与现有技术相比，本发明的有益效果如下：

1、本发明通过设置底座、固定架、动力箱、固定块、电机、第一齿轮、第二齿轮、第一活动柱、第二活动柱、第一夹子、第三齿轮、第一链条、第四齿轮、第二链条、活动杆、第二夹子、地板本体、顶盖和固定环的配合，解决了现有的地板销售展示架不具有全方位对比功能的问题，该地板销售展示架具备全方位对比功能的优点，能够更好的给顾客带来对比的效果，增加了地板销售展示架的发明性。

2、本发明通过顶盖的设置，能够防止灰尘落到地板本体的表面，通过固定环设置，能够加强第一活动柱和第二活动柱使用时的稳定性，避免了第一活动柱和第二活动柱在使用时出现晃动的现象，通过支腿和移动轮的设置，能够便于使用者对该地板销售展示架进行移动。

附图说明

图1为本发明结构示意图；

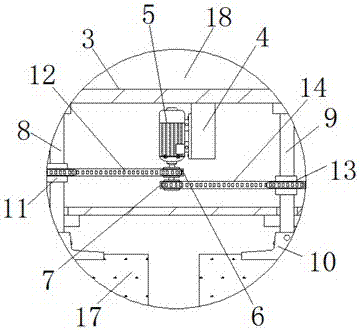

图2为本发明a的局部放大视图。

图中：1底座、2固定架、3动力箱、4固定块、5电机、6第一齿轮、7第二齿轮、8第一活动柱、9第二活动柱、10第一夹子、11第三齿轮、12第一链条、13第四齿轮、14第二链条、15活动杆、16第二夹子、17地板本体、18顶盖、19固定环、20支腿、21移动轮。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种具有全方位对比功能的地板销售展示架，包括底座1，底座1底部的两侧均固定连接有支腿20，且支腿20的底部通过转轴活动连接有移动轮21，通过支腿20和移动轮21的设置，能够便于使用者对该地板销售展示架进行移动，底座1顶部的两侧均固定连接有固定架2，固定架2的顶部设置有动力箱3，动力箱3的顶部固定连接有顶盖18，且顶盖18底部的横街面积大于动力箱3顶部的横截面积，通过顶盖18的设置，能够防止灰尘落到地板本体17的表面，动力箱3的两侧均与固定架2内侧的顶部固定连接，动力箱3内腔的顶部固定连接有固定块4，固定块4的右侧固定连接有电机5，电机5的输出端从上至下依次套接有第一齿轮6和第二齿轮7，动力箱3内腔顶部的左侧通过第一轴承活动连接有第一活动柱8，动力箱3内腔顶部的右侧通过第二轴承活动连接有第二活动柱9，第一活动柱8和第二活动柱9的底部均贯穿动力箱3的外侧并固定连接有第一夹子10，动力箱3底部的两侧均固定连接有固定环19，且固定环19与第一活动柱8和第二活动柱9配合使用，通过固定环19设置，能够加强第一活动柱8和第二活动柱9使用时的稳定性，避免了第一活动柱8和第二活动柱9在使用时出现晃动的现象，动力箱3底部的两侧均开设有通孔，且通孔与第一活动柱8和第二活动柱9配合使用，通过通孔的设置，能够便于第一活动柱8和第二活动柱9的正常使用，第一活动柱8的表面套接有与第一齿轮6配合使用的第三齿轮11，第三齿轮11与第一齿轮6通过第一链条12传动连接，第二活动柱9的表面套接有与第二齿轮7配合使用的第四齿轮13，第四齿轮13与第二齿轮7通过第二链条14传动连接，底座1顶部的两侧均通过第三轴承活动连接有活动杆15，两个活动杆15位于固定架2的内侧，活动杆15的顶部固定连接有与第一夹子10配合使用的第二夹子16，第一夹子10与第二夹子16之间设置有地板本体17。

使用时，使用者将地板本体17夹在第二夹子16和第一夹子10之间，然后使用外设控制器启动电机5，电机5的输出端带动第二齿轮7和第一齿轮6转动，通过第二链条14和第一链条12带动第三齿轮11和第四齿轮13转动，使第二活动柱9、第一活动柱8和第一夹子10转动，同时使地板本体17和第二夹子16转动，从而达到两个地板本体17三百六十度全方位对比展示的功能。

综上所述：该具有全方位对比功能的地板销售展示架，通过底座1、固定架2、动力箱3、固定块4、电机5、第一齿轮6、第二齿轮7、第一活动柱8、第二活动柱9、第一夹子10、第三齿轮11、第一链条12、第四齿轮13、第二链条14、活动杆15、第二夹子16、地板本体17、顶盖18和固定环19的配合，解决了现有的地板销售展示架不具有全方位对比功能的问题。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

技术总结
本发明公开了一种具有全方位对比功能的地板销售展示架，包括底座，所述底座顶部的两侧均固定连接有固定架，所述固定架的顶部设置有动力箱，所述动力箱的两侧均与固定架内侧的顶部固定连接，所述动力箱内腔的顶部固定连接有固定块。本发明通过设置底座、固定架、动力箱、固定块、电机、第一齿轮、第二齿轮、第一活动柱、第二活动柱、第一夹子、第三齿轮、第一链条、第四齿轮、第二链条、活动杆、第二夹子、地板本体、顶盖和固定环的配合，解决了现有的地板销售展示架不具有全方位对比功能的问题，该地板销售展示架具备全方位对比功能的优点，能够更好的给顾客带来对比的效果，增加了地板销售展示架的发明性。

技术研发人员：侯建
受保护的技术使用者：长兴创进科技有限公司
技术研发日：2017.06.23
技术公布日：2017.08.18
