一种商场用钱包展示促销装置的制作方法

本发明涉及一种展示促销装置，尤其涉及一种商场用钱包展示促销装置。

背景技术：

促销就是营销者向消费者传递有关本企业及产品的各种信息，说服或吸引消费者购买其产品，以达到扩大销售量的目的。

商场中会进行钱包的展示促销，而目前的钱包展示架太过死板，缺乏与顾客的互动机制，展示灵动性差，不能很好地吸引顾客的注意，且展示效果差，展示不全面，不方便顾客进一步细致地观看到钱包，因此亟需研发一种展示机制灵活，能够与顾客密切互动，更好的吸引顾客注意，同时能够刺激消费，且方便顾客进一步了解观看到展示钱包的商场用钱包展示促销装置。

技术实现要素：

（1）要解决的技术问题

本发明为了克服商场中会进行钱包的展示促销，而目前的商品展示架太过死板，缺乏与顾客的互动机制，展示灵动性差，不能很好地吸引顾客的注意，且展示效果差，展示不全面，不方便顾客进一步细致地观看到钱包的缺点，本发明要解决的技术问题是提供一种商场用钱包展示促销装置。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种商场用钱包展示促销装置，包括有放置架、支架、转向装置、led灯和展示装置，放置架顶部中间位置设有支架，支架前侧设有转向装置，转向装置外围设有展示装置，支架左右两侧的顶部和底部均设有led灯。

优选地，转向装置包括有上皮带轮、电机、第一转轴、平皮带、下皮带轮、轴承座和第二转轴，支架前侧设有电机和轴承座，且电机位于轴承座上方，电机的输出轴前侧设有第一转轴，第一转轴上设有上皮带轮，轴承座上设有第二转轴，第二转轴上设有下皮带轮，上皮带轮和下皮带轮之间绕有平皮带，平皮带外围与展示装置内侧连接。

优选地，展示装置包括有放置槽、第一弹性件、拉手和盖板，平皮带外围设有放置槽，放置槽上转动式连接有盖板，盖板外侧中间位置设有拉手，盖板内侧与放置槽内壁之间连接有第一弹性件，放置槽内放置有钱包。

优选地，还包括有储放装置，放置架顶部左侧设有储放装置，储放装置包括有拉环、储放槽、隔板、放置板和滚珠，放置架顶部左侧设有储放槽，储放槽内设有隔板，隔板顶部开有滑槽，滑槽内设有滚珠，滑槽与滚珠配合，滚珠顶部设有放置板，放置板顶部放置有钱包，放置板左端设有拉环。

优选地，还包括有抽奖装置，放置架顶部右侧设有抽奖装置，抽奖装置包括有进口、黑箱、曲形通管、分洒筋、第三出口、第二出口、三等奖区、二等奖区、一等奖区、第一出口、第一支杆和第二支杆，放置架顶部右侧从左至右依次设有第一支杆、一等奖区、二等奖区和三等奖区，第一支杆右侧设有第二支杆，第二支杆右端设有黑箱，黑箱内设有曲形通管，且曲形通管穿过黑箱顶部，曲形通管顶部设有进口，曲形通管底部从左至右依次连接有第一出口、第二出口和第三出口，且第一出口底部与一等奖区顶部连接，第二出口底部与二等奖区顶部连接，第三出口底部与三等奖区顶部连接，曲形通管内底部设有分洒筋。

优选地，还包括有第二弹性件、拉线和铃铛，曲形通管内拐角处连接有第二弹性件，第二弹性件上连接有拉线，拉线底端连接有铃铛，铃铛位于曲形通管内。

优选地，还包括有第一挡块、手柄、挡板和第二挡块，三等奖区、二等奖区和一等奖区内壁上均转动式连接有挡板，且挡板分别穿过三等奖区、二等奖区和一等奖区的侧壁，挡板顶部一端设有手柄，三等奖区、二等奖区和一等奖区内壁均设有第一挡块，且第一挡块位于挡板顶部，三等奖区、二等奖区和一等奖区外壁均设有第二挡块，且第二挡块位于挡板底部。

优选地，盖板的材质为q235钢。

优选地，黑箱的材质为不锈钢。

优选地，挡板位于三等奖区、二等奖区和一等奖区外侧的部分的质量大于位于三等奖区、二等奖区和一等奖区内侧的部分的质量。

工作原理：商场中进行钱包的促销展示时，人将钱包放置在展示装置内，启动led灯亮起，可以吸引顾客注意，方便顾客观看到展示装置内的钱包，同时启动转向装置工作，带动展示装置转动，从而使展示装置内的钱包转动，使钱包以动态的方式一一呈现展示给顾客，使展示过程不会太过死板，提高了展示的灵动性，达到更好的促销展示的效果。

因为转向装置包括有上皮带轮、电机、第一转轴、平皮带、下皮带轮、轴承座和第二转轴，支架前侧设有电机和轴承座，且电机位于轴承座上方，电机的输出轴前侧设有第一转轴，第一转轴上设有上皮带轮，轴承座上设有第二转轴，第二转轴上设有下皮带轮，上皮带轮和下皮带轮之间绕有平皮带，平皮带外围与展示装置内侧连接，所以启动电机转，带动第一转轴转动，从而带动上皮带轮转动，进而带动平皮带和下皮带轮转动，平皮带转动，带动展示装置转动，达到更好的动态展示的效果。

因为展示装置包括有放置槽、第一弹性件、拉手和盖板，平皮带外围设有放置槽，放置槽上转动式连接有盖板，盖板外侧中间位置设有拉手，盖板内侧与放置槽内壁之间连接有第一弹性件，放置槽内放置有钱包，盖板和放置槽均为透明材质，所以需要将钱包放入放置槽或从放置槽内取出时，人手拉住拉手并向外拉动，带动盖板转开将放置槽打开，第一弹性件伸长，人将钱包放入放置槽或从放置槽内取出后，人手松开拉手，第一弹性件恢复原长，带动盖板复位将放置槽密封。

因为还包括有储放装置，放置架顶部左侧设有储放装置，储放装置包括有拉环、储放槽、隔板、放置板和滚珠，放置架顶部左侧设有储放槽，储放槽内设有隔板，隔板顶部开有滑槽，滑槽内设有滚珠，滑槽与滚珠配合，滚珠顶部设有放置板，放置板顶部放置有钱包，放置板左端设有拉环，所以当顾客看中展示装置内的某款钱包时，可以从储放装置内取出相应的钱包，人手向左拉动相应的拉环，带动对应的放置板向左运动出储放槽，当放置板运动到合适位置时，人手停止拉动拉环，带动相应的钱包运动出储放槽，使得钱包的取放更加方便，顾客可以更细致地观看到喜欢的钱包。

因为还包括有抽奖装置，放置架顶部右侧设有抽奖装置，抽奖装置包括有进口、黑箱、曲形通管、分洒筋、第三出口、第二出口、三等奖区、二等奖区、一等奖区、第一出口、第一支杆和第二支杆，放置架顶部右侧从左至右依次设有第一支杆、一等奖区、二等奖区和三等奖区，第一支杆右侧设有第二支杆，第二支杆右端设有黑箱，黑箱内设有曲形通管，且曲形通管穿过黑箱顶部，曲形通管顶部设有进口，曲形通管底部从左至右依次连接有第一出口、第二出口和第三出口，且第一出口底部与一等奖区顶部连接，第二出口底部与二等奖区顶部连接，第三出口底部与三等奖区顶部连接，曲形通管内底部设有分洒筋，所以顾客可以在抽奖装置内进行投币抽奖，将硬币从进口投入，硬币经过曲形通管的导向和分洒筋的震动分洒，可能从第一出口进入一等奖区，也可能从第二出口进入二等奖区，还可能从第三出口进入三等奖区，进入一等奖区则代表顾客获得一等奖，进入二等奖区则代表顾客获得二等奖，进入三等奖区则代表顾客获得三等奖，如此使消费者可以获得相应的优惠特权，能够进一步刺激消费，达到更好的促销效果。

因为还包括有第二弹性件、拉线和铃铛，曲形通管内拐角处连接有第二弹性件，第二弹性件上连接有拉线，拉线底端连接有铃铛，铃铛位于曲形通管内，所以硬币在曲形通管内运动时，会撞击第二弹性件和铃铛，带动第二弹性件和铃铛振动，使铃铛发出铃声，提高了抽奖的趣味性和紧张性，可以更大地刺激消费者的消费心理。

因为还包括有第一挡块、手柄、挡板和第二挡块，三等奖区、二等奖区和一等奖区内壁上均转动式连接有挡板，且挡板分别穿过三等奖区、二等奖区和一等奖区的侧壁，挡板顶部一端设有手柄，三等奖区、二等奖区和一等奖区内壁均设有第一挡块，且第一挡块位于挡板顶部，三等奖区、二等奖区和一等奖区外壁均设有第二挡块，且第二挡块位于挡板底部，所以硬币进入一等奖区或二等奖区或三等奖区时落在挡板顶部，使人可以更清楚地观看到自己获得几等奖，完成一次抽奖后，人手向上拉动手柄，带动挡板一端向下转动，从而带动挡板顶部的硬币滑入三等奖区、二等奖区和一等奖区内底部，然后进行下一轮抽奖，抽奖结果更明确。

因为盖板的材质为q235钢，q235钢硬度高，不容易变形，所以可以延长装置的使用寿命。

因为黑箱的材质为不锈钢，不锈钢耐腐蚀性和耐酸性强，所以可延长装置的使用寿命。

本发明的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本发明主要用来保护机械装置，所以本发明不再详细解释控制方式和电路连接。

（3）有益效果

本发明达到了展示机制灵活，能够与顾客密切互动，更好的吸引顾客注意，同时能够刺激消费，且方便顾客进一步了解观看到展示钱包的效果，实用性好，可推广性强。

附图说明

图1为本发明的第一种主视结构示意图。

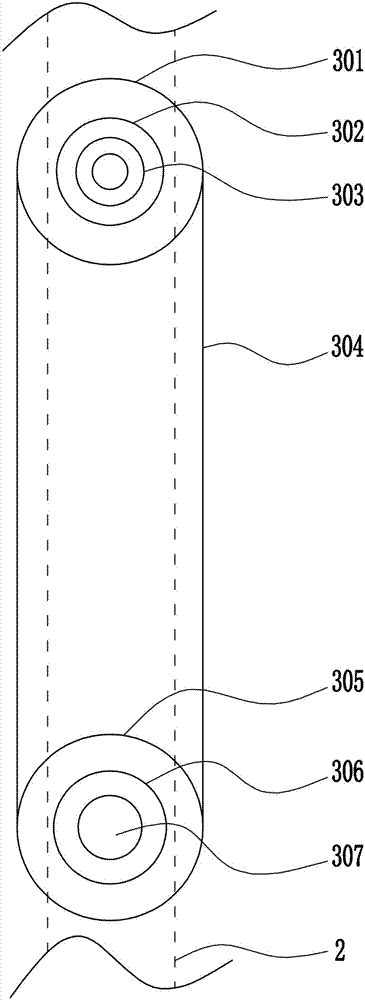

图2为本发明转向装置的主视结构示意图。

图3为本发明展示装置的主视结构示意图。

图4为本发明的第二种主视结构示意图。

图5为本发明储放装置的主视结构示意图。

图6为本发明的第三种主视结构示意图。

图7为本发明抽奖装置的第一种主视结构示意图。

图8为本发明抽奖装置的第二种主视结构示意图。

图9为本发明抽奖装置的第三种主视结构示意图。

附图中的标记为：1-放置架，2-支架，3-转向装置，4-led灯，5-展示装置，301-上皮带轮，302-电机，303-第一转轴，304-平皮带，305-下皮带轮，306-轴承座，307-第二转轴，501-放置槽，502-第一弹性件，503-拉手，504-盖板，505-钱包，6-储放装置，601-拉环，602-储放槽，603-隔板，604-放置板，605-滚珠，606-滑槽，7-抽奖装置，701-进口，702-黑箱，703-曲形通管，704-分洒筋，705-第三出口，706-第二出口，707-三等奖区，708-二等奖区，709-一等奖区，710-第一出口，711-第一支杆，712-第二支杆，8-第二弹性件，9-拉线，10-铃铛，11-第一挡块，12-手柄，13-挡板，14-第二挡块。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种商场用钱包展示促销装置，如图1-9所示，包括有放置架1、支架2、转向装置3、led灯4和展示装置5，放置架1顶部中间位置设有支架2，支架2前侧设有转向装置3，转向装置3外围设有展示装置5，支架2左右两侧的顶部和底部均设有led灯4。

实施例2

一种商场用钱包展示促销装置，如图1-9所示，包括有放置架1、支架2、转向装置3、led灯4和展示装置5，放置架1顶部中间位置设有支架2，支架2前侧设有转向装置3，转向装置3外围设有展示装置5，支架2左右两侧的顶部和底部均设有led灯4。

转向装置3包括有上皮带轮301、电机302、第一转轴303、平皮带304、下皮带轮305、轴承座306和第二转轴307，支架2前侧设有电机302和轴承座306，且电机302位于轴承座306上方，电机302的输出轴前侧设有第一转轴303，第一转轴303上设有上皮带轮301，轴承座306上设有第二转轴307，第二转轴307上设有下皮带轮305，上皮带轮301和下皮带轮305之间绕有平皮带304，平皮带304外围与展示装置5内侧连接。

实施例3

一种商场用钱包展示促销装置，如图1-9所示，包括有放置架1、支架2、转向装置3、led灯4和展示装置5，放置架1顶部中间位置设有支架2，支架2前侧设有转向装置3，转向装置3外围设有展示装置5，支架2左右两侧的顶部和底部均设有led灯4。

转向装置3包括有上皮带轮301、电机302、第一转轴303、平皮带304、下皮带轮305、轴承座306和第二转轴307，支架2前侧设有电机302和轴承座306，且电机302位于轴承座306上方，电机302的输出轴前侧设有第一转轴303，第一转轴303上设有上皮带轮301，轴承座306上设有第二转轴307，第二转轴307上设有下皮带轮305，上皮带轮301和下皮带轮305之间绕有平皮带304，平皮带304外围与展示装置5内侧连接。

展示装置5包括有放置槽501、第一弹性件502、拉手503和盖板504，平皮带304外围设有放置槽501，放置槽501上转动式连接有盖板504，盖板504外侧中间位置设有拉手503，盖板504内侧与放置槽501内壁之间连接有第一弹性件502，放置槽501内放置有钱包505。

实施例4

一种商场用钱包展示促销装置，如图1-9所示，包括有放置架1、支架2、转向装置3、led灯4和展示装置5，放置架1顶部中间位置设有支架2，支架2前侧设有转向装置3，转向装置3外围设有展示装置5，支架2左右两侧的顶部和底部均设有led灯4。

转向装置3包括有上皮带轮301、电机302、第一转轴303、平皮带304、下皮带轮305、轴承座306和第二转轴307，支架2前侧设有电机302和轴承座306，且电机302位于轴承座306上方，电机302的输出轴前侧设有第一转轴303，第一转轴303上设有上皮带轮301，轴承座306上设有第二转轴307，第二转轴307上设有下皮带轮305，上皮带轮301和下皮带轮305之间绕有平皮带304，平皮带304外围与展示装置5内侧连接。

展示装置5包括有放置槽501、第一弹性件502、拉手503和盖板504，平皮带304外围设有放置槽501，放置槽501上转动式连接有盖板504，盖板504外侧中间位置设有拉手503，盖板504内侧与放置槽501内壁之间连接有第一弹性件502，放置槽501内放置有钱包505。

还包括有储放装置6，放置架1顶部左侧设有储放装置6，储放装置6包括有拉环601、储放槽602、隔板603、放置板604和滚珠605，放置架1顶部左侧设有储放槽602，储放槽602内设有隔板603，隔板603顶部开有滑槽606，滑槽606内设有滚珠605，滑槽606与滚珠605配合，滚珠605顶部设有放置板604，放置板604顶部放置有钱包505，放置板604左端设有拉环601。

还包括有抽奖装置7，放置架1顶部右侧设有抽奖装置7，抽奖装置7包括有进口701、黑箱702、曲形通管703、分洒筋704、第三出口705、第二出口706、三等奖区707、二等奖区708、一等奖区709、第一出口710、第一支杆711和第二支杆712，放置架1顶部右侧从左至右依次设有第一支杆711、一等奖区709、二等奖区708和三等奖区707，第一支杆711右侧设有第二支杆712，第二支杆712右端设有黑箱702，黑箱702内设有曲形通管703，且曲形通管703穿过黑箱702顶部，曲形通管703顶部设有进口701，曲形通管703底部从左至右依次连接有第一出口710、第二出口706和第三出口705，且第一出口710底部与一等奖区709顶部连接，第二出口706底部与二等奖区708顶部连接，第三出口705底部与三等奖区707顶部连接，曲形通管703内底部设有分洒筋704。

还包括有第二弹性件8、拉线9和铃铛10，曲形通管703内拐角处连接有第二弹性件8，第二弹性件8上连接有拉线9，拉线9底端连接有铃铛10，铃铛10位于曲形通管703内。

还包括有第一挡块11、手柄12、挡板13和第二挡块14，三等奖区707、二等奖区708和一等奖区709内壁上均转动式连接有挡板13，且挡板13分别穿过三等奖区707、二等奖区708和一等奖区709的侧壁，挡板13顶部一端设有手柄12，三等奖区707、二等奖区708和一等奖区709内壁均设有第一挡块11，且第一挡块11位于挡板13顶部，三等奖区707、二等奖区708和一等奖区709外壁均设有第二挡块14，且第二挡块14位于挡板13底部。

盖板504的材质为q235钢。

黑箱702的材质为不锈钢。

挡板13位于三等奖区707、二等奖区708和一等奖区709外侧的部分的质量大于位于三等奖区707、二等奖区708和一等奖区709内侧的部分的质量。

工作原理：商场中进行钱包505的促销展示时，人将钱包505放置在展示装置5内，启动led灯4亮起，可以吸引顾客注意，方便顾客观看到展示装置5内的钱包505，同时启动转向装置3工作，带动展示装置5转动，从而使展示装置5内的钱包505转动，使钱包505以动态的方式一一呈现展示给顾客，使展示过程不会太过死板，提高了展示的灵动性，达到更好的促销展示的效果。

因为转向装置3包括有上皮带轮301、电机302、第一转轴303、平皮带304、下皮带轮305、轴承座306和第二转轴307，支架2前侧设有电机302和轴承座306，且电机302位于轴承座306上方，电机302的输出轴前侧设有第一转轴303，第一转轴303上设有上皮带轮301，轴承座306上设有第二转轴307，第二转轴307上设有下皮带轮305，上皮带轮301和下皮带轮305之间绕有平皮带304，平皮带304外围与展示装置5内侧连接，所以启动电机302转，带动第一转轴303转动，从而带动上皮带轮301转动，进而带动平皮带304和下皮带轮305转动，平皮带304转动，带动展示装置5转动，达到更好的动态展示的效果。

因为展示装置5包括有放置槽501、第一弹性件502、拉手503和盖板504，平皮带304外围设有放置槽501，放置槽501上转动式连接有盖板504，盖板504外侧中间位置设有拉手503，盖板504内侧与放置槽501内壁之间连接有第一弹性件502，放置槽501内放置有钱包505，盖板504和放置槽501均为透明材质，所以需要将钱包505放入放置槽501或从放置槽501内取出时，人手拉住拉手503并向外拉动，带动盖板504转开将放置槽501打开，第一弹性件502伸长，人将钱包505放入放置槽501或从放置槽501内取出后，人手松开拉手503，第一弹性件502恢复原长，带动盖板504复位将放置槽501密封。

因为还包括有储放装置6，放置架1顶部左侧设有储放装置6，储放装置6包括有拉环601、储放槽602、隔板603、放置板604和滚珠605，放置架1顶部左侧设有储放槽602，储放槽602内设有隔板603，隔板603顶部开有滑槽606，滑槽606内设有滚珠605，滑槽606与滚珠605配合，滚珠605顶部设有放置板604，放置板604顶部放置有钱包505，放置板604左端设有拉环601，所以当顾客看中展示装置5内的某款钱包505时，可以从储放装置6内取出相应的钱包505，人手向左拉动相应的拉环601，带动对应的放置板604向左运动出储放槽602，当放置板604运动到合适位置时，人手停止拉动拉环601，带动相应的钱包505运动出储放槽602，使得钱包505的取放更加方便，顾客可以更细致地观看到喜欢的钱包505。

因为还包括有抽奖装置7，放置架1顶部右侧设有抽奖装置7，抽奖装置7包括有进口701、黑箱702、曲形通管703、分洒筋704、第三出口705、第二出口706、三等奖区707、二等奖区708、一等奖区709、第一出口710、第一支杆711和第二支杆712，放置架1顶部右侧从左至右依次设有第一支杆711、一等奖区709、二等奖区708和三等奖区707，第一支杆711右侧设有第二支杆712，第二支杆712右端设有黑箱702，黑箱702内设有曲形通管703，且曲形通管703穿过黑箱702顶部，曲形通管703顶部设有进口701，曲形通管703底部从左至右依次连接有第一出口710、第二出口706和第三出口705，且第一出口710底部与一等奖区709顶部连接，第二出口706底部与二等奖区708顶部连接，第三出口705底部与三等奖区707顶部连接，曲形通管703内底部设有分洒筋704，所以顾客可以在抽奖装置7内进行投币抽奖，将硬币从进口701投入，硬币经过曲形通管703的导向和分洒筋704的震动分洒，可能从第一出口710进入一等奖区709，也可能从第二出口706进入二等奖区708，还可能从第三出口705进入三等奖区707，进入一等奖区709则代表顾客获得一等奖，进入二等奖区708则代表顾客获得二等奖，进入三等奖区707则代表顾客获得三等奖，如此使消费者可以获得相应的优惠特权，能够进一步刺激消费，达到更好的促销效果。

因为还包括有第二弹性件8、拉线9和铃铛10，曲形通管703内拐角处连接有第二弹性件8，第二弹性件8上连接有拉线9，拉线9底端连接有铃铛10，铃铛10位于曲形通管703内，所以硬币在曲形通管703内运动时，会撞击第二弹性件8和铃铛10，带动第二弹性件8和铃铛10振动，使铃铛10发出铃声，提高了抽奖的趣味性和紧张性，可以更大地刺激消费者的消费心理。

因为还包括有第一挡块11、手柄12、挡板13和第二挡块14，三等奖区707、二等奖区708和一等奖区709内壁上均转动式连接有挡板13，且挡板13分别穿过三等奖区707、二等奖区708和一等奖区709的侧壁，挡板13顶部一端设有手柄12，三等奖区707、二等奖区708和一等奖区709内壁均设有第一挡块11，且第一挡块11位于挡板13顶部，三等奖区707、二等奖区708和一等奖区709外壁均设有第二挡块14，且第二挡块14位于挡板13底部，所以硬币进入一等奖区709或二等奖区708或三等奖区707时落在挡板13顶部，使人可以更清楚地观看到自己获得几等奖，完成一次抽奖后，人手向上拉动手柄12，带动挡板13一端向下转动，从而带动挡板13顶部的硬币滑入三等奖区707、二等奖区708和一等奖区709内底部，然后进行下一轮抽奖，抽奖结果更明确。

因为盖板504的材质为q235钢，q235钢硬度高，不容易变形，所以可以延长装置的使用寿命。

因为黑箱702的材质为不锈钢，不锈钢耐腐蚀性和耐酸性强，所以可延长装置的使用寿命。

本发明的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本发明主要用来保护机械装置，所以本发明不再详细解释控制方式和电路连接。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
