一种用于采摘茉莉花的可移动座椅的制作方法

本发明涉及座椅工具领域，具体涉及一种用于采摘茉莉花的可移动座椅。

背景技术：

茉莉花原产于中国江南地区以及西部地区；印度、阿拉伯一带，中心产区在波斯湾附近，现广泛植栽于亚热带地区。主要分布在伊朗、埃及、土耳其、摩洛哥、阿尔及利亚、突尼斯，以及西班牙、法国、意大利等地中海沿岸国家，印度以及东南亚各国均有栽培。

广西壮族自治区的东南部横县茉莉花：产量和质量都居全国之首。茉莉花每年暮春初夏开花，有单瓣、重瓣、单叶、复叶之分。花色有红白两种，以乳白色花为主。茉莉花花香清雅，可用于制作茉莉花茶、提炼香料等。福建福州市也有大面积的种植，而且福州茉莉花茶是海外福州人最思念的家乡味。

目前，茉莉花的采摘工作基本是靠人工完成，花农在酷暑的天气下站着一朵一朵地进行采摘，十分辛苦。且茉莉花属于常绿小灌木或藤本状灌木，高达1米左右，这就意味着花农不仅要忍受烈日的灼晒，还要忍受弯腰采摘的苦累。

技术实现要素：

针对上述问题，有必要提供一种用于采摘茉莉花的可移动座椅，该用于采摘茉莉花的可移动座椅可以让花农坐着采摘茉莉花且避免遭受烈日的灼晒，十分方便。

为了实现上述目的，本发明采用的技术方案如下：

一种用于采摘茉莉花的可移动座椅，包括坐垫和设置在所述坐垫下方的若干轮子，所述坐垫的一端连接一支撑杆，所述坐垫的中心轴线与所述支撑杆的中心轴线成70°～90°角；所述坐垫靠近所述支撑架的一面连接一调节杆，所述支撑架靠近所述坐垫的一端装设有一套筒，所述调节杆活动套接于所述套筒内；所述支撑杆靠近所述坐垫的一端还连接有一花篮，所述支撑杆远离所述坐垫的一端装设有一把伞，所述伞朝天的一面装设有太阳能发电装置，所述支撑杆靠近所述伞的一端装设有连接所述太阳能发电装置的电源模块以及连接所述电源模块的风扇。

优选地，所述太阳能发电装置为太阳电池板，所述太阳电池板表面设置有一透明绝缘层。

优选地，所述太阳电池板采用柔性铜铟镓硒薄膜太阳电池板，所述透明绝缘层为透光型高分子复合膜。

优选地，所述柔性铜铟镓硒薄膜太阳电池板是溅射金属预制层再硒化而成。

优选地，所述花篮靠近所述伞的一端依次连接有若干伸缩导管，每两根伸缩导管之间通过关节活动连接，每一关节均通过关节连接杆活动连接所述伸缩导管，每一关节内均嵌设有与所述关节连接杆锁合的轴承，每一关节上均设置有关节松紧旋钮。

优选地，所述伸缩导管包括至少两根，每两根所述伸缩导管的连接处装设有180°旋转装置。

优选地，所述伸缩导管远离所述花篮的一端连接一收集器，所述收集器的半径沿远离所述伸缩导管的一端逐渐变大。

优选地，所述坐垫远离所述支撑杆的一端还连接有至少一个水杯座。

优选地，所述坐垫通过支撑架连接若干所述轮子，若干所述轮子包括至少两个，所述轮子为万向轮。

优选地，所述调节杆通过螺钉固定于所述套筒内。

由于采用上述技术方案，本发明具有以下有益效果：

本发明提供的用于采摘茉莉花的可移动座椅，花农可以坐在坐垫上进行采摘茉莉花并通过轮子使所述用于采摘茉莉花的可移动座椅移动前进，花农在摘茉莉花的过程中不需要站着，免受弯腰的痛苦和劳累。坐垫的一端装设有一支撑杆，支撑杆上装设有伞、电源模块和和风扇，通过伞面上的太阳能发电装置给电源模块充电，然后电源模块给风扇供电，以使花农在摘茉莉花的过程中可以吹风扇，减少燥热感，从而给花农提供更舒适的摘花条件。

本发明提供的用于采摘茉莉花的可移动座椅，还包括花篮、若干伸缩导管和收集器，通过关节可以上下左右活动调节若干伸缩导管，从而调节若干伸缩导管远离花篮一端的收集器的所在位置，以方便花农采摘的茉莉花放到收集器中，然后茉莉花通过若干伸缩导管传递到花篮，而不需要人背着采摘完的茉莉花，十分方便。

附图说明

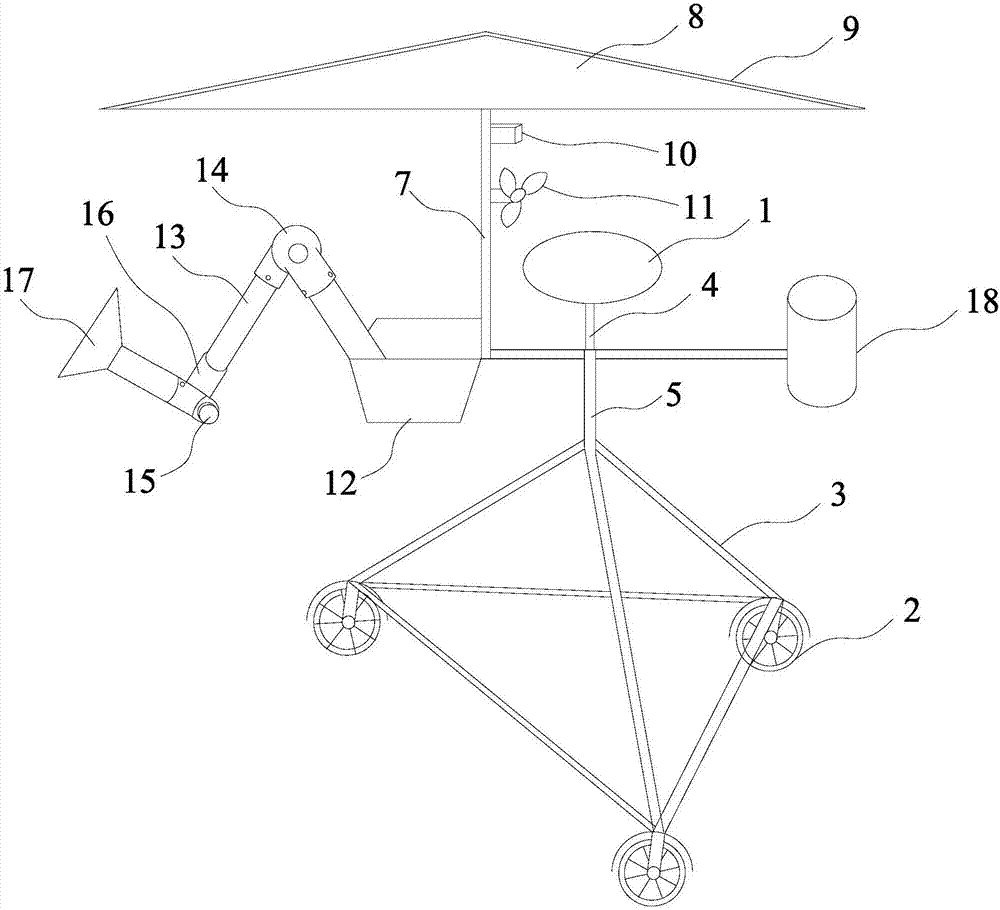

图1是本发明实施方式提供的用于采摘茉莉花的可移动座椅的结构示意图。

附图中，1-坐垫，2-轮子，3-支撑架，4-调节杆，5-套筒，7-支撑杆，8-伞，9-太阳能发电装置，10-电源模块，11-风扇，12-花篮，13-伸缩导管，14-关节，15-关节松紧旋钮，16-180°旋转装置，17-收集器，18-水杯座。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

需要说明的是，当组件被称为“固定于”另一个组件，它可以直接在另一个组件上或者也可以存在居中的组件。当一个组件被认为是“连接”另一个组件，它可以是直接连接到另一个组件或者可能同时存在居中组件。当一个组件被认为是“设置于”另一个组件，它可以是直接设置在另一个组件上或者可能同时存在居中组件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。

除非另有定义，本文所使用的所有的技术和科学术语与属于本发明的技术领域的技术人员通常理解的含义相同。本文中在本发明的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本发明。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

请参见图1，本发明实施方式提供一种用于采摘茉莉花的可移动座椅，包括坐垫1和设置在坐垫1下方的若干轮子2，坐垫1通过支撑架3连接若干轮子2。若干轮子2包括至少两个，在本实施方式中，轮子2包括三个。三个轮子2为万向轮。坐垫1靠近支撑架3的一面连接一调节杆4，支撑架3靠近坐垫1的一端装设有一套筒5，套筒5由上至下并列开设有至少三个穿孔(图未示)，调节杆4活动套接于套筒5内并通过螺钉(图未示)固定于套筒5内。通过调节所述螺钉在不同所述穿孔的位置，以调节坐垫1的离地高度，从而方便花农采摘位于不同高度的茉莉花。

坐垫1的一端连接一支撑杆7，坐垫1的中心轴线与支撑杆7的中心轴线成70°～90°角。在本实施方式中，坐垫1的中心轴线与支撑杆7的中心轴线成90°角。支撑杆7远离坐垫1的一端装设有一把伞8，伞8朝天的一面装设有太阳能发电装置9。在本实施方式中，太阳能发电装置9为太阳电池板，所述太阳电池板采用柔性铜铟镓硒薄膜太阳电池板，所述柔性铜铟镓硒薄膜太阳电池板是溅射金属预制层再硒化而成。所述太阳电池板表面设置有一透明绝缘层(图未示)，所述透明绝缘层为透光型高分子复合膜。支撑杆7靠近伞8的一端装设有连接太阳能发电装置9的电源模块10以及连接电源模块10的风扇11。太阳能发电装置9给电源模块10充电，然后电源模块10给风扇11供电，以使花农在摘茉莉花的过程中可以通过风扇11吹风，减少燥热感。

支撑杆7靠近坐垫1的一端还连接有一花篮12，用于储存花农采摘的茉莉花。花篮12靠近伞8的一端依次连接有若干伸缩导管13，每两根伸缩导管13之间通过关节14活动连接，每一关节14均通过关节连接杆(图未示)活动连接伸缩导管13，每一关节14内均嵌设有与所述关节连接杆锁合的轴承(图未示)，每一关节14上均设置有关节松紧旋钮15，以调节关节14的松紧度。伸缩导管13包括至少两根，在本实施方式中，伸缩导管13包括三根。每两根伸缩导管13的连接处装设有180°旋转装置16，以使两根伸缩导管13相对旋转180°。伸缩导管13远离花篮12的一端连接一收集器17，用于收集花农采摘的茉莉花。收集器17的半径沿远离伸缩导管13的一端逐渐变大。坐垫1远离支撑杆7的一端还连接有至少一个水杯座18，以方便花农安置水杯。在本实施方式中，水杯座18为一个。

本发明的用于采摘茉莉花的可移动座椅在使用时，花农坐在坐垫1上进行采摘茉莉花并通过轮子2使所述用于采摘茉莉花的可移动座椅移动前进，以使花农在摘茉莉花的过程中不需要站着，免受弯腰的痛苦和劳累。在摘花的过程中，太阳能发电装置9给电源模块10充电，然后电源模块10给风扇11供电，以使花农在摘茉莉花的过程中可以通过风扇11吹风，减少燥热感，从而给花农提供更舒适的摘花条件。

在摘花的过程中，花农通过关节14和180°旋转装置16可以上下左右活动调节三根伸缩导管13，从而调节三根伸缩导管13远离花篮12一端的收集器17的所在位置，以方便花农将采摘完的茉莉花放到收集器17中，然后茉莉花通过三根伸缩导管13传递到花篮12中，方便储存，而不需要人背着采摘完的茉莉花，十分方便。

上述说明是针对本发明较佳可行实施例的详细说明，但实施例并非用以限定本发明的专利申请范围，凡本发明所提示的技术精神下所完成的同等变化或修饰变更，均应属于本发明所涵盖专利范围。
