一种除湿密保智能衣柜的制作方法

本发明属于智能家居技术领域，具体涉及一种除湿密保智能衣柜。

背景技术：

随着社会的发展，智能家居也是越来越普遍，衣柜是用来进行对衣物进行存储的，而现有的衣柜不能进行贵重物品的存放，即使可以，其密保性能欠佳，给偷盗者带来“方便”，存在安全隐患，且在阴雨季节，衣柜内部较为潮湿，会产生霉，造成卫生安全。为此，我们提出一种除湿密保智能衣柜，以解决上述背景技术中提到的问题。

技术实现要素：

本发明的目的在于提供一种除湿密保智能衣柜，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种除湿密保智能衣柜，包括柜体，所述柜体的内部设有密保柜，所述密保柜的外侧设有门体，所述门体的外侧设有指纹识别器，所述门体与密保柜的连接处设有电磁锁，所述密保柜的内部设有控制器，所述控制器与指纹识别器和电磁锁均电性连接，所述密保柜的侧面设有换气扇，所述密保柜的上端设有排风孔，所述排风孔的内部设有防护网。

优选的，所述控制器设置为arm单片机或pic单片机。

优选的，所述柜体的上部安装有晾衣杆，且所述柜体的下部设有储物格。

优选的，所述柜体的侧面设有电源开关，且所述电源开关与换气扇电性连接。

优选的，所述排风孔至少设有两组，且所述排风孔任意分布在密保柜的上端。

优选的，所述密保柜的内部设有隔板，且所述隔板等距设置在密保柜的侧壁。

本发明的技术效果和优点：该除湿密保智能衣柜，通过在密保柜的内部设有控制器且在门体的外侧设有指纹识别器，并通过电磁锁将门体锁定，该组合结构加强密保性，只能使用者打开，通过在密保柜的侧面设有换气扇，并在上端设有排风孔，该组合结构可以对柜体和密保柜进行气体加速流通，降低湿度，本发明结构简单，除湿密保一体，智能控制，使用安全。

附图说明

图1为本发明的结构示意图；

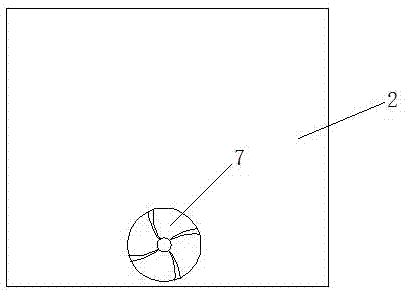

图2为本发明的密保柜的侧视图；

图3为本发明的密保柜的俯视图。

图中：1柜体、2密保柜、3门体、4指纹识别器、5电磁锁、6控制器、7换气扇、8排风孔、9防护网、10晾衣杆、11储物格、12电源开关、13隔板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供的一种技术方案：一种除湿密保智能衣柜，包括柜体1，所述柜体1的内部设有密保柜2，所述密保柜2的外侧设有门体3，所述门体3的外侧设有指纹识别器4，所述门体3与密保柜2的连接处设有电磁锁5，所述密保柜2的内部设有控制器6，所述控制器6与指纹识别器4和电磁锁5均电性连接，所述密保柜2的侧面设有换气扇7，所述密保柜2的上端设有排风孔8，所述排风孔8的内部设有防护网9。

进一步的，所述控制器6设置为arm单片机或pic单片机，能够较好的对指纹信号进行接收和处理。

进一步的，所述柜体1的上部安装有晾衣杆10，且所述柜体1的下部设有储物格11，增加衣柜的空间利用。

进一步的，所述柜体1的侧面设有电源开关12，且所述电源开关12与换气扇7电性连接，便于控制换气扇7的开合。

进一步的，所述排风孔8至少设有两组，且所述排风孔8任意分布在密保柜2的上端，增加空气的流动性，降低柜体1和密保柜2的内部湿度。

进一步的，所述密保柜2的内部设有隔板13，且所述隔板13等距设置在密保柜2的侧壁，便于密保柜2的内部存储。

该除湿密保智能衣柜，通过在密保柜2的内部设有控制器6且在门体3的外侧设有指纹识别器4，并通过电磁锁5将门体3锁定，该组合结构加强密保性，只能使用者打开，通过在密保柜2的侧面设有换气扇7，并在上端设有排风孔8，该组合结构可以对柜体1和密保柜2进行气体加速流通，降低湿度，本发明结构简单，除湿密保一体，智能控制，使用安全。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种除湿密保智能衣柜，包括柜体，所述柜体的内部设有密保柜，所述密保柜的外侧设有门体，所述门体的外侧设有指纹识别器，所述门体与密保柜的连接处设有电磁锁，所述密保柜的内部设有控制器，所述密保柜的侧面设有换气扇，所述密保柜的上端设有排风孔，所述排风孔的内部设有防护网；该除湿密保智能衣柜，通过在密保柜的内部设有控制器且在门体的外侧设有指纹识别器，并通过电磁锁将门体锁定，加强密保性，只能使用者打开，通过在密保柜的侧面设有换气扇，并在上端设有排风孔，可以对柜体和密保柜进行气体加速流通，降低湿度，结构简单，除湿密保一体，智能控制，使用安全。

技术研发人员：宋迪如;陈满生;李艳波
受保护的技术使用者：欧锦庭
技术研发日：2017.07.17
技术公布日：2017.09.05
