一种带有保鲜功能的超市蔬菜承载货架的制作方法

本发明涉及超市货架领域，特别是一种带有保鲜功能的超市蔬菜承载货架。

背景技术：

为了满足人们日常生活需要，生鲜超市会陈列各种蔬菜供人们选用，由于蔬菜的保鲜期有限，天气炎热时容易发生腐烂现象或者不新鲜。

现有技术中的超市蔬菜货架结构简单，不能实现保鲜作用，使得蔬菜容易发生干皱现象，如果使用冷藏柜的话空间较小，且成本较高，所以利用喷雾喷水功能方便蔬菜保鲜，而且需要保证货架的灵活移动性，因此设置本装置是很有必要的。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种带有保鲜功能的超市蔬菜承载货架。

实现上述目的本发明的技术方案为，一种带有保鲜功能的超市蔬菜承载货架，包括矩形框架,所述矩形框架上表面四角处固定连接有伸缩端向上的两对电控伸缩立柱，所述两对电控伸缩立柱的伸缩端固定连接有矩形承载槽，所述矩形承载槽下表面加工有矩形凹槽，所述矩形凹槽内设有多个制冷片，所述矩形凹槽内下表面中心处设有温度传感器，所述矩形承载槽内下表面固定连接有与矩形凹槽相匹配的保护板，所述保护板上表面固定连接有多个隔板，所述矩形承载槽右侧表面固定连接有矩形箱体，所述矩形箱体内设有微型水箱，所述微型水箱内设有微型泵，所述矩形箱体上表面加工有圆形出水口，所述圆形出水口内嵌装有拉伸水管，所述拉伸水管一端与微型水箱内的微型泵相连接，所述矩形承载槽上表面后侧固定连接有矩形承载板，所述矩形承载板前侧表面中心处固定连接有一对圆形固定环，所述一对圆形固定环内嵌装有与拉伸水管相连接的硬质水管，所述硬质水管内侧表面一端设有雾化器，所述硬质水管侧表面加工有多个喷雾孔，所述多个喷雾孔内的每个喷雾孔内均嵌装有折型圆管，所述每个折型圆管一端均固定连接有雾化喷头，所述矩形承载板前侧表面且位于一对圆形固定环上方固定连接有多个价格标签书写板，所述矩形承载板前侧表面且位于多个价格标签书写板右侧设有液晶显示屏。

所述矩形框架下表面四角处固定连接有两对短圆柱，所述两对短圆柱内的每个短圆柱一端均设有万向轮，所述每个万向轮上均套装有定位罩。

所述拉伸水管上套装有电磁控制阀，所述拉伸水管与硬质水管连接处套装有密封圈。

所述液晶显示屏上套装有透明保护罩，所述温度传感器的型号为tr-02025。

所述多个隔板的数量为3-5个，所述多个制冷片的数量为4-6个。

利用本发明的技术方案制作的一种带有保鲜功能的超市蔬菜承载货架，承载蔬菜种类多，成本低，结构新颖，便于移动，有效的保证了蔬菜的新鲜度，可利用价值高。

附图说明

图1是本发明所述一种带有保鲜功能的超市蔬菜承载货架的结构示意图；

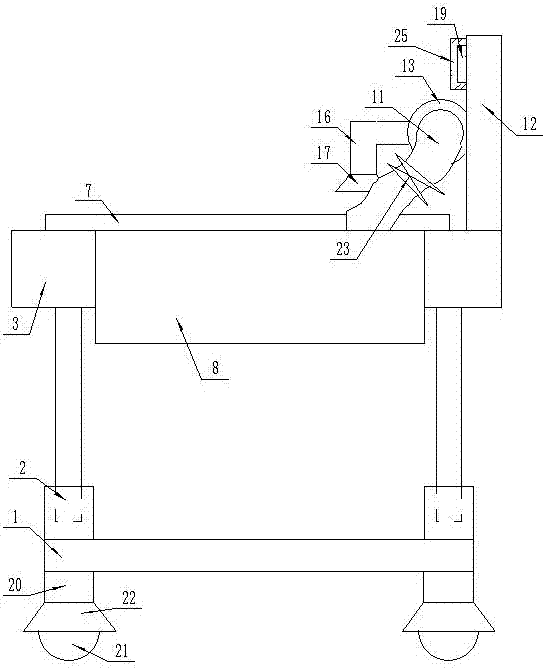

图2是本发明所述一种带有保鲜功能的超市蔬菜承载货架的侧视图；

图中，1、矩形框架；2、电控伸缩立柱；3、矩形承载槽；4、制冷片；5、温度传感器；6、保护板；7、隔板；8、矩形箱体；9、微型水箱；10、微型泵；11、拉伸水管；12、矩形承载板；13、圆形固定环；14、硬质水管；15、雾化器；16、折型圆管；17、雾化喷头；18、价格标签书写板；19、液晶显示屏；20、短圆柱；21、万向轮；22、定位罩；23、电磁控制阀；24、密封圈；25、透明保护罩。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-2所示，一种带有保鲜功能的超市蔬菜承载货架，包括矩形框架1,所述矩形框架1上表面四角处固定连接有伸缩端向上的两对电控伸缩立柱2，所述两对电控伸缩立柱2的伸缩端固定连接有矩形承载槽3，所述矩形承载槽3下表面加工有矩形凹槽，所述矩形凹槽内设有多个制冷片4，所述矩形凹槽内下表面中心处设有温度传感器5，所述矩形承载槽3内下表面固定连接有与矩形凹槽相匹配的保护板6，所述保护板6上表面固定连接有多个隔板7，所述矩形承载槽3右侧表面固定连接有矩形箱体8，所述矩形箱体8内设有微型水箱9，所述微型水箱9内设有微型泵10，所述矩形箱体8上表面加工有圆形出水口，所述圆形出水口内嵌装有拉伸水管11，所述拉伸水管11一端与微型水箱9内的微型泵10相连接，所述矩形承载槽3上表面后侧固定连接有矩形承载板12，所述矩形承载板12前侧表面中心处固定连接有一对圆形固定环13，所述一对圆形固定环13内嵌装有与拉伸水管11相连接的硬质水管14，所述硬质水管14内侧表面一端设有雾化器15，所述硬质水管14侧表面加工有多个喷雾孔，所述多个喷雾孔内的每个喷雾孔内均嵌装有折型圆管16，所述每个折型圆管16一端均固定连接有雾化喷头17，所述矩形承载板12前侧表面且位于一对圆形固定环13上方固定连接有多个价格标签书写板18，所述矩形承载板12前侧表面且位于多个价格标签书写板18右侧设有液晶显示屏19；所述矩形框架1下表面四角处固定连接有两对短圆柱20，所述两对短圆柱20内的每个短圆柱20一端均设有万向轮21，所述每个万向轮21上均套装有定位罩22；所述拉伸水管11上套装有电磁控制阀23，所述拉伸水管11与硬质水管14连接处套装有密封圈24；所述液晶显示屏19上套装有透明保护罩25，所述温度传感器5的型号为tr-02025；所述多个隔板7的数量为3-5个，所述多个制冷片4的数量为4-6个。

本实施方案的特点为，矩形框架1用于承载整个装置,两对电控伸缩立柱2可以通过伸缩作用调节高度，另外可以调节其中的一对电控伸缩立柱2高于其中另一对电控伸缩立柱2方便调节矩形承载槽3的倾斜度，便于选菜，矩形凹槽用于承载多个制冷片4，多个制冷片4有利于蔬菜制冷保鲜，延长新鲜度，温度传感器5检测制冷温度，防止温度过低冻坏蔬菜，多个隔板7将不同种类的蔬菜分类隔开，便于挑选，矩形箱体8用于承载微型水箱9，微型水箱9内的微型泵10与圆形出水口内嵌装的拉伸水管11连接便于出水，矩形承载板12用于固定连接一对圆形固定环13，一对圆形固定环13将硬质水管14固定住，防止掉落，雾化器15将水源进行雾化后，通过多个喷雾孔内嵌装的折型圆管16喷出，雾化喷头17将水源形成雾状喷到蔬菜上进行保湿，多个价格标签书写板18可以书写蔬菜价格，液晶显示屏19显示温度参数，便于观看，载蔬菜种类多，成本低，结构新颖，便于移动，有效的保证了蔬菜的新鲜度，可利用价值高。

在本实施方案中，首先在本装置空闲处安装可编程系列控制器，以mam-200型号的控制器为例，将该型号控制器的六个输出端子通过导线分别与电控伸缩立柱2、制冷片4、温度传感器5、微型泵10、雾化器15和电磁控制阀23的输入端连接。本领域人员通过控制器编程后，完全可控制各个电器件的工作顺序，具体工作原理如下：矩形框架1用于承载整个装置,两对电控伸缩立柱2可以通过伸缩作用调节高度，另外可以调节其中的一对电控伸缩立柱2高于其中另一对电控伸缩立柱2方便调节矩形承载槽3的倾斜度，矩形承载槽3承装不同的蔬菜，矩形凹槽用于承载多个制冷片4，多个制冷片4有利于蔬菜制冷保鲜，温度传感器5检测制冷温度，保护板6起到保护多个制冷片4的作用，多个隔板7将不同种类的蔬菜分类隔开，矩形箱体8用于承载微型水箱9，微型水箱9内的微型泵10与圆形出水口内嵌装的拉伸水管11连接便于出水，矩形承载板12用于固定连接一对圆形固定环13，一对圆形固定环13将硬质水管14固定住，同时硬质水管14内的雾化器15将水源进行雾化后，通过多个喷雾孔内嵌装的折型圆管16喷出，此时雾化喷头17将水源形成雾状喷到蔬菜上进行保湿，多个价格标签书写板18可以书写蔬菜价格，液晶显示屏19显示温度参数，两对短圆柱20固定支撑装置，万向轮21和定位罩22方便装置的移动和定位，电磁控制阀23控制出水喷雾，密封圈24防止漏水，透明保护罩25用于保护液晶显示屏19，选择温度传感器5的型号为tr-02025。

实施例2：温度传感器可替换为温度检测仪，其他结构与实施例1相同，同样能够达到检测蔬菜制冷温度的效果。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
