一种具有干燥和防虫功能的衣柜的制作方法

本发明涉及一种衣柜，特别涉及一种具有干燥和防虫功能的衣柜。

背景技术：

衣柜是存放衣物的柜式与实木家具。一般常见的分为平开门，柜内与柜外推拉门等，所用的板材一般有禾香板、实木颗粒板、中纤板等，是家庭常用的家具之一

衣柜由柜体、门板(推拉门或者平开门)、五金(领带夹、抽屉、拉篮、挂衣杆、层板扣、裤架、镜子、合页等)的组成。一般衣柜柜体由18mm厚的材料来做(刨花板、密度、实木板、复合多层板、指接板)；而门板则由木质材料板、uv板、双饰面板、波浪板、百叶板、彩绘板或者5mm的玻璃移门制成；平开门一般用16mm或者18mm的材料来做；一般情况五金对于衣柜生产厂家来说，是配套的，自己不生产。也有少数商家自己生产衣柜所用五金。衣柜从使用上划分可分为四大类：移门衣柜，推拉门衣柜，平开门衣柜和开放式衣柜。

但是目前的衣柜大多只能装载衣服，当衣服长久放置后就会产生霉变、异味和虫蛀的问题，这是因为衣柜的功能性不足而引起的，而不能对其中的衣服进行很好的保护，因此一些衣柜的使用者和生产厂家希望有一种衣柜，可以保持干燥和通风，此外还要除虫功能，从而很好的保护衣柜中的衣服。

技术实现要素：

本发明提出了一种具有干燥和防虫功能的衣柜，解决了目前衣柜因为功能单一导致其中的衣服长久放置后就会产生霉变、异味和虫蛀的问题，在衣柜的底端设置电热风机来吹出热风，在衣柜的中部设置若干温湿度感应器和驱虫粉包来检测衣柜中的温度和湿度以及驱除虫蚁，在衣柜的顶端设置吸风机来吸出衣柜中的灰尘和异味，并在衣柜的柜门上设置控制装置对上述部件进行控制，使得衣柜中的温度和湿度保持在稳定状态，从而使衣柜中的衣服得以长时间的安全保存。

为了解决上述技术问题，本发明提供了如下的技术方案：

本发明一种具有干燥和防虫功能的衣柜，包括柜体，电热风机、温湿度感应器和控制单元，所述柜体是一个敞口的矩形箱体，所述柜体的内腔中设有若干隔板将所述柜体的内腔分隔成存鞋间、挂衣间和两个叠衣间，所述存鞋间底端的边角分别固定两个所述电热风机，所述存鞋间、所述挂衣间和两个所述叠衣间的边角分别放置有干燥包、驱虫粉包和所述温湿度感应器，所述柜体的顶端设有两个排风扇，所述柜体开口端的两侧通过铰链连接设有第一柜门和第二柜门，所述第一柜门的中部嵌合设有所述控制单元，所述控制单元上设有分析处理模块和电路控制板，所述温湿度感应器通过导线电性连接所述分析处理模块的进口端，所述分析处理模块的出口端通过导线连接并控制所述电路控制板，所述电路控制板通过导线分别电性连接两个所述电热风机和两个所述排风扇。

作为本发明的一种优选技术方案，所述第二柜门的外表面贴合设有镜子，所述挂衣间中固定设有横杆。

作为本发明的一种优选技术方案，所述柜体底端的边角分别设有移动轮，所述柜体一侧的边角设有充电接口，所述充电接口通过导线电性连接所述控制单元。

作为本实用新型的一种优选技术方案，所述控制单元的外表面嵌合设有触控显示屏，所述触控显示屏通过导线电性连接所述分析处理模块的进口端。

作为本发明的一种优选技术方案，若干所述隔板上均设有透气孔，

作为本发明的一种优选技术方案，所述分析处理模块是cpu模块或plc模块。

作为本发明的一种优选技术方案，所述干燥包中设有活性炭颗粒，所述驱虫粉包中设有氨基甲酸酯或菊酯。

本发明所达到的有益效果是：本发明结构简单、使用方便，解决了目前衣柜因为功能单一导致其中的衣服长久放置后就会产生霉变、异味和虫蛀的问题，设置一个包含存鞋间、挂衣间和叠衣间的柜体，在存鞋间的底端设置电热风机来吹出热风，热风从柜体的底端通过隔板上的通孔流动至顶端去除湿气，存鞋间、挂衣间和叠衣间的中部设置若干温湿度感应器和驱虫粉包来检测衣柜中的温度和湿度以及驱除虫蚁，在柜体的顶端设置排风扇来吸出衣柜中的灰尘和异味，并在衣柜的第一柜门上设置控制单元对上述部件进行控制，使得衣柜中的温度和湿度保持在稳定状态，从而使衣柜中的衣服得以长时间的安全保存。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

图1是本实用新型的主观结构示意图；

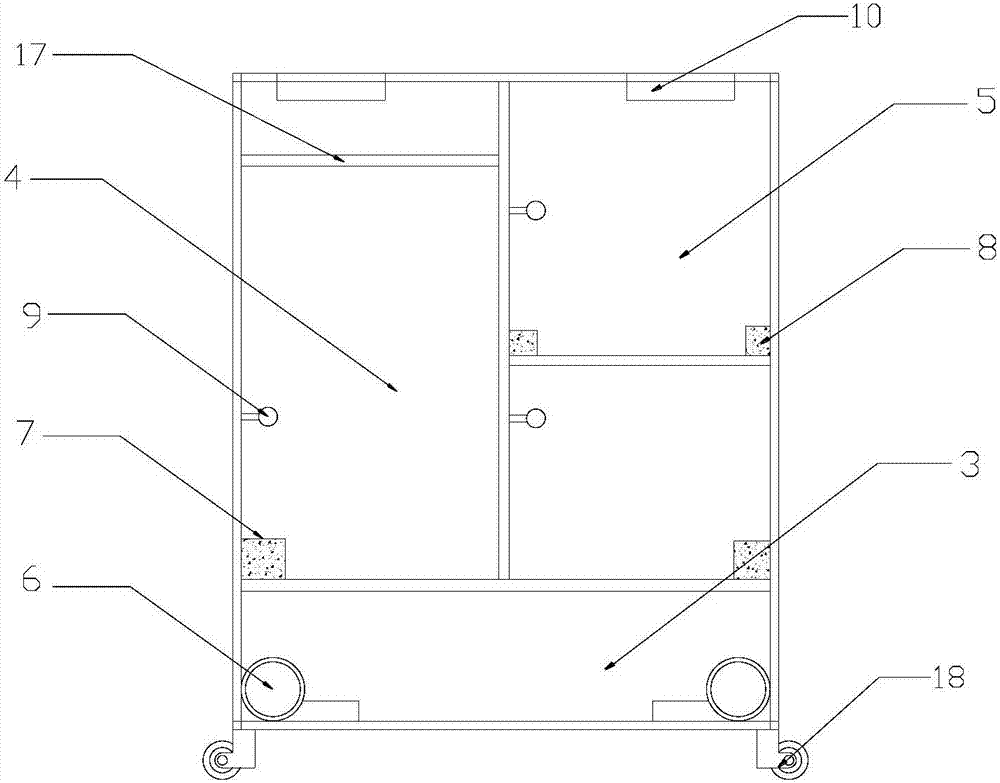

图2是本发明的剖视结构示意图；

图中：1、柜体；2、隔板；3、存鞋间；4、挂衣间；5、叠衣间；6、电热风机；7、干燥包；8、驱虫粉包；9、温湿度感应器；10、排风扇；11、第一柜门；12、第二柜门；13、控制单元；14、分析处理模块；15、电路控制板；16、镜子，17、横杆；18、移动轮；19、充电接口。

具体实施方式

以下结合附图对本发明的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本发明，并不用于限定本发明。

实施例1

如图1-2所示，本发明提供一种具有干燥和防虫功能的衣柜，包括柜体1，电热风机6、温湿度感应器9和控制单元13，柜体1是一个敞口的矩形箱体，柜体1的内腔中设有若干隔板2将柜体1的内腔分隔成存鞋间3、挂衣间4和两个叠衣间5，存鞋间3底端的边角分别固定两个电热风机6，两个电热风机6来吹出热风，热风从柜体1的底端通过隔板2上的通孔流动至顶端去除湿气，存鞋间3、挂衣间4和两个叠衣间5的边角分别放置有干燥包7、驱虫粉包8和温湿度感应器9，温湿度感应器9用于检测衣柜中的温度和湿度，和驱虫粉包8用于驱除虫蚁，干燥包7用于吸收衣柜中的水分，柜体1的顶端设有两个排风扇10，排风扇10用于吸出衣柜中的灰尘和异味，柜体1开口端的两侧通过铰链连接设有第一柜门11和第二柜门12，第一柜门11的中部嵌合设有控制单元13，控制单元13上设有分析处理模块14和电路控制板15，温湿度感应器9通过导线电性连接分析处理模块14的进口端，分析处理模块14的出口端通过导线连接并控制电路控制板15，电路控制板15通过导线分别电性连接两个电热风机6和两个排风扇10，控制单元13接收温湿度感应器9传递的温度和湿度信号，并根据信号设设定的程序来控制两个电热风机6和两个排风扇10动作，从而箱衣柜中吹入热空气并排出湿气和灰尘。

进一步，第二柜门12的外表面贴合设有镜子16用于本发明的使用中更换衣服，挂衣间4中固定设有横杆17用于挂住衣服。

进一步，柜体1底端的边角分别设有移动轮18用于移动本发明主体，柜体1一侧的边角设有充电接口19，充电接口19通过导线电性连接控制单元13，充电接口19提供两个电热风机6和两个排风扇10的工作电力。

进一步，控制单元13的外表面嵌合设有触控显示屏，触控显示屏通过导线电性连接分析处理模块14的进口端，触控显示屏由于显示柜体1中是温湿度，并对控制单元13和分析处理模块14传递控制指令。

进一步，若干隔板2上均设有透气孔，透气孔用于透气，使得两个电热风机6来吹出热风经过隔板2上的通孔流动至顶端，最终经过排风扇10排出。

进一步，分析处理模块14是cpu模块或plc模块，cpu模块和plc模块具有良好的分析处理和控制功能，可以对温湿度感应器9传递的温度和湿度信号进行分析处理，并对电热风机6和两个排风扇10进行控制。

进一步，干燥包7中设有活性炭颗粒，可以很好的吸收水汽，驱虫粉包8中设有氨基甲酸酯或菊酯，可以很好的驱虫和防虫，避免衣服遭到虫蛀。

本发明结构简单、使用方便，设置一个包含存鞋间3、挂衣间4和叠衣间5的柜体1，在存鞋间3的底端设置电热风机6来吹出热风，热风从柜体1的底端通过隔板2上的通孔流动至顶端去除湿气，存鞋间3、挂衣间4和叠衣间5的中部设置若干温湿度感应器9和驱虫粉包8来检测衣柜中的温度和湿度以及驱除虫蚁，在柜体1的顶端设置排风扇10来吸出衣柜中的灰尘和异味，并在衣柜的第一柜门11上设置控制单元13对上述部件进行控制，使得衣柜中的温度和湿度保持在稳定状态，解决了目前衣柜因为功能单一导致其中的衣服长久放置后就会产生霉变、异味和虫蛀的问题，从而使衣柜中的衣服得以长时间的安全保存，因此具有很好的实用价值。

最后应说明的是：以上仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
